Alla base, la Deposizione Chimica da Vapore (CVD) è un processo di produzione avanzato che crea film di materiale ultrasottili e ad alte prestazioni da uno stato gassoso. I suoi principali vantaggi sono l'eccezionale versatilità nel depositare un'ampia gamma di materiali, la sua precisione nel controllare lo spessore e la composizione del film, e la sua capacità di creare rivestimenti di purezza, uniformità e adesione superiori, anche su superfici complesse.
Il vero potere della CVD non risiede solo nell'applicazione di un rivestimento, ma nel consentire l'ingegneria a livello atomico. Permette agli innovatori di costruire materiali da zero, progettando proprietà specifiche come durezza, conduttività o trasparenza ottica direttamente in un componente.
I Pilastri dell'Ampia Adozione della CVD
I vantaggi della CVD non sono benefici isolati; essi lavorano insieme per risolvere sfide critiche nella produzione moderna, dalla microelettronica all'industria pesante. Comprendere questi pilastri chiarisce perché sia diventata una tecnologia fondamentale.
Pilastro 1: Versatilità Ineguagliabile
La CVD non è un singolo processo ma una famiglia di tecniche capaci di depositare un'enorme varietà di materiali. Questo include metalli, ceramiche, semiconduttori e dielettrici.
Questa flessibilità la rende inestimabile in campi disparati. È utilizzata per la creazione di film a base di silicio nella produzione di semiconduttori, ossidi conduttivi trasparenti per le celle solari e rivestimenti ottici specializzati per LED e diodi laser.
Pilastro 2: Precisione e Controllo Assoluti
Il processo consente un controllo meticoloso sul prodotto finale. Regolando con precisione i gas precursori, la temperatura e la pressione, gli ingegneri possono dettare l'esatto spessore, la composizione chimica e la struttura cristallina del film.
Questo livello di controllo è imprescindibile per applicazioni ad alte prestazioni. Nei microchip, ad esempio, gli strati devono essere depositati con precisione a livello di angstrom per creare transistor funzionali. La CVD fornisce questa ripetibilità e messa a punto.
Pilastro 3: Purezza e Uniformità Superiori
Le reazioni CVD utilizzano gas precursori altamente puri, risultando in film depositati con una contaminazione minima. Questa purezza è fondamentale per le prestazioni dei dispositivi elettronici e ottici, dove anche impurità in tracce possono causare guasti catastrofici.
Inoltre, il processo assicura che il film sia applicato con eccellente uniformità su tutta la superficie del substrato. Questa coerenza è vitale per garantire che ogni chip su un wafer di silicio o ogni parte in un lotto funzioni in modo identico.
Pilastro 4: Copertura Conforme su Forme Complesse
A differenza delle tecniche di deposizione a linea di vista (come lo sputtering), i gas CVD possono fluire attorno e all'interno di caratteristiche intricate. Ciò si traduce in un rivestimento "conforme" che copre perfettamente geometrie complesse e tridimensionali con uno spessore uniforme.
Immaginate di provare a verniciare una complessa recinzione a rete con una bomboletta spray; manchereste molti punti. La CVD agisce più come una nebbia che si deposita uniformemente su ogni singola superficie, rendendola ideale per rivestire parti complesse come pale di turbine o le strutture interne dei sistemi micro-elettromeccanici (MEMS).
Comprendere i Compromessi e le Variazioni
Sebbene potente, la CVD non è una soluzione universale. Comprendere i suoi limiti è fondamentale per prendere una decisione informata.
Il Requisito dell'Alta Temperatura
I processi CVD tradizionali spesso richiedono temperature molto elevate (da diverse centinaia a oltre un migliaio di gradi Celsius) per guidare le reazioni chimiche necessarie.
Questo calore può danneggiare o distruggere substrati sensibili al calore, come plastiche o alcuni componenti elettronici già fabbricati su un wafer.
L'Ascesa della CVD a Bassa Temperatura
Per superare questa limitazione, sono state sviluppate varianti specializzate. La CVD assistita da plasma (PECVD), ad esempio, utilizza un plasma ricco di energia per avviare la reazione.
Ciò consente la deposizione a temperature molto più basse, proteggendo substrati delicati e aprendo nuove applicazioni nell'elettronica flessibile e nella produzione avanzata di semiconduttori.
Gestione e Costo dei Precursori
I gas utilizzati nella CVD possono essere tossici, infiammabili o corrosivi, rendendo necessari investimenti significativi in protocolli di sicurezza, trattamento degli scarichi e infrastrutture dell'impianto. L'elevata purezza di questi precursori può anche contribuire al costo complessivo del processo.
Applicare la CVD al Tuo Obiettivo
La scelta della giusta tecnologia di deposizione dipende interamente dal tuo obiettivo finale.
- Se il tuo obiettivo primario è l'elettronica ad alte prestazioni: La purezza, l'uniformità e il controllo a livello atomico della CVD sono essenziali per la produzione di microchip, sensori e optoelettronica affidabili.
- Se il tuo obiettivo primario è la durabilità dei componenti: La CVD fornisce rivestimenti eccezionalmente densi, puri e ben aderiti per una resistenza all'usura, alla corrosione e termica superiore su utensili, parti di motori e componenti aerospaziali.
- Se il tuo obiettivo primario è il rivestimento di parti complesse o materiali sensibili: Devi investigare varianti specifiche della CVD. La CVD standard è ideale per forme complesse che possono sopportare il calore, mentre processi a bassa temperatura come la PECVD sono richiesti per polimeri o wafer pre-processati.
La CVD è meno uno strumento singolo e più una chiave universale, che sblocca la capacità di progettare e costruire la prossima generazione di materiali avanzati.
Tabella riassuntiva:
| Pilastro | Vantaggio chiave | Applicazioni chiave |
|---|---|---|
| Versatilità | Deposita un'ampia gamma di materiali (metalli, ceramiche, semiconduttori) | Produzione di semiconduttori, celle solari, LED |
| Precisione e Controllo | Controllo meticoloso dello spessore e della composizione del film | Microchip, elettronica ad alte prestazioni |
| Purezza e Uniformità | Film ad alta purezza con eccellente consistenza su tutti i substrati | Dispositivi ottici, produzione in serie |
| Copertura Conforme | Rivestimento uniforme su geometrie 3D complesse | Pale di turbine, MEMS, parti intricate |
Pronto a elevare la tua ingegneria dei materiali con soluzioni CVD avanzate? In KINTEK, sfruttiamo un'eccezionale ricerca e sviluppo e la produzione interna per fornire a diversi laboratori soluzioni all'avanguardia per forni ad alta temperatura. La nostra linea di prodotti, inclusi forni a muffola, a tubo, rotanti, forni sottovuoto e ad atmosfera, e sistemi CVD/PECVD, è completata da robuste capacità di personalizzazione approfondita per soddisfare con precisione le tue esigenze sperimentali uniche. Che tu sia nel settore dei semiconduttori, dell'aerospazio o in altri settori ad alta tecnologia, possiamo aiutarti a ottenere rivestimenti e prestazioni superiori. Contattaci oggi per discutere come le nostre soluzioni su misura possono beneficiare i tuoi progetti!

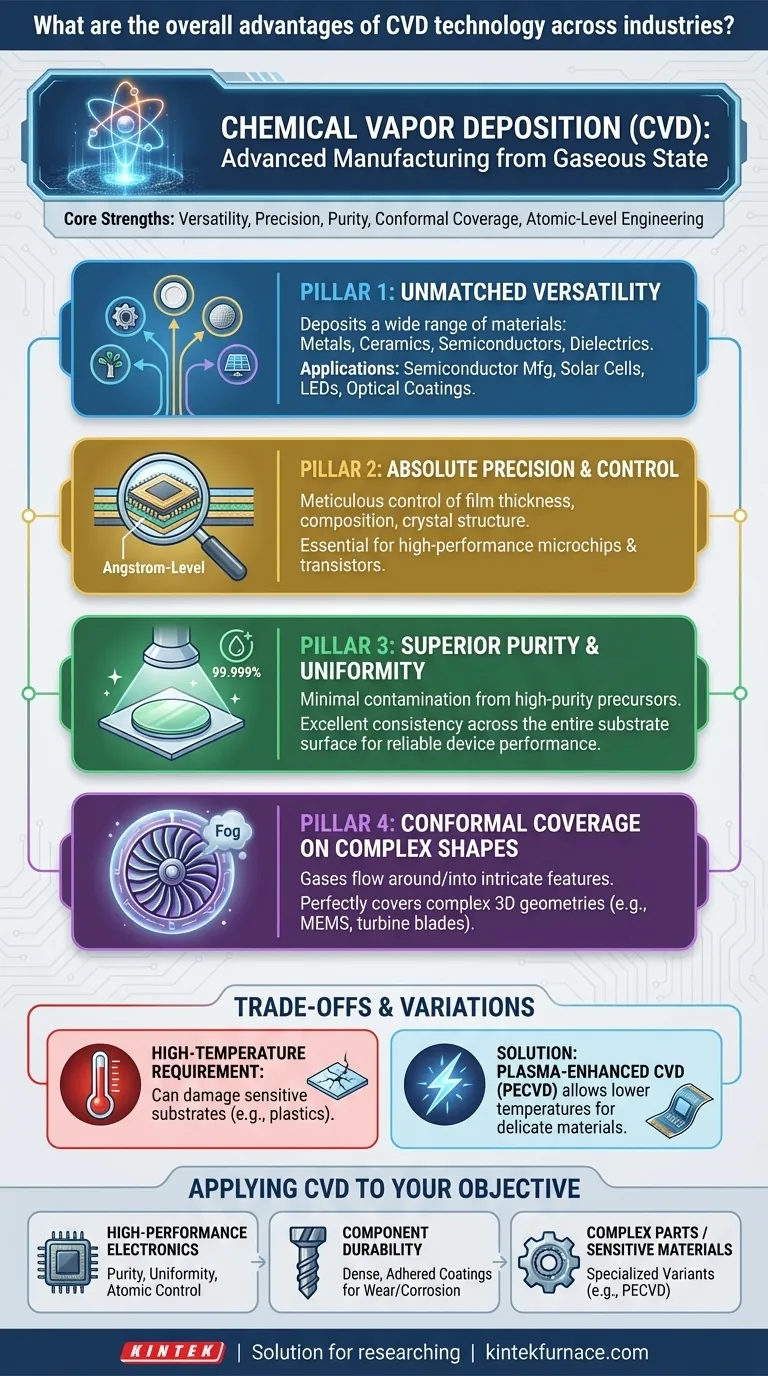

Guida Visiva
