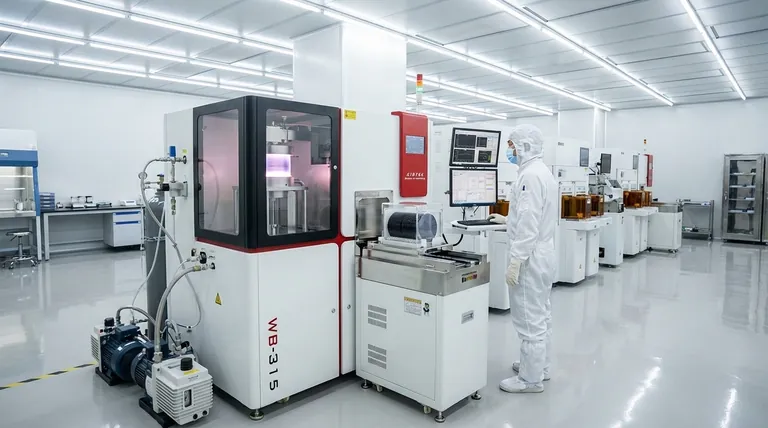

Alla base, la Deposizione Chimica da Vapore (CVD) è il processo architettonico utilizzato per costruire le intricate strutture multistrato dei microchip moderni. Funziona depositando film eccezionalmente sottili di vari materiali su un wafer di silicio, strato dopo strato atomico. Questa deposizione precisa è ciò che consente la creazione di componenti isolanti, conduttivi e semiconduttori che costituiscono la base di tutti i circuiti integrati.
Il vero ruolo del CVD non è semplicemente aggiungere strati a un chip, ma consentire l'estrema complessità dell'elettronica moderna. La sua capacità di depositare film incontaminati e uniformi con controllo su scala atomica è la capacità fondamentale che permette a miliardi di transistor di essere costruiti e di funzionare in modo affidabile su un minuscolo pezzo di silicio.
Perché la Deposizione di Film Sottili è Fondamentale
La funzione di un dispositivo a semiconduttore è definita dalla precisa disposizione di diversi materiali. Il CVD è il metodo principale per costruire questa disposizione verticalmente.
Costruire il Grattacielo di un Microchip
Un circuito integrato non è un oggetto piatto, bidimensionale. È un grattacielo microscopico, con decine o addirittura centinaia di strati di materiali diversi impilati uno sopra l'altro.
Il CVD è la tecnica utilizzata per "colare il cemento" e "installare il cablaggio" per ogni piano di questo grattacielo, formando gli strati dielettrici (isolanti) e conduttivi che fanno funzionare il chip.
La Necessità di Purezza e Uniformità
Ogni strato depositato deve essere quasi perfettamente uniforme e privo di difetti. Anche un singolo atomo fuori posto o un'impurità microscopica possono causare un cortocircuito o un guasto del dispositivo.
L'affidabilità e le prestazioni di un semiconduttore avanzato dipendono direttamente dalla qualità di questi film depositati. Il CVD è apprezzato per la sua capacità di produrre strati altamente uniformi e privi di difetti su un intero wafer.
Isolare e Connettere Transistor
I chip moderni contengono miliardi di transistor in uno spazio molto piccolo. Per prevenire il caos elettrico, questi componenti devono essere perfettamente isolati l'uno dall'altro.
Il CVD viene utilizzato per depositare film dielettrici come il biossido di silicio (SiO₂) e il nitruro di silicio (Si₃N₄), che fungono da isolanti. Deposita anche film conduttivi come il polisilicio che formano i gate dei transistor o i "fili" che li collegano.
Il Processo CVD Fondamentale
Il CVD è un processo chimico altamente controllato che trasforma i gas in film solidi.
Come Funziona in Principio
Immagina il vapore che si condensa su uno specchio freddo. Il CVD opera su un principio simile ma coinvolge una reazione chimica.
Gas precursori contenenti gli atomi che si desidera depositare (ad esempio, silicio) vengono introdotti in una camera a vuoto. Quando questi gas entrano in contatto con la superficie riscaldata del wafer di silicio, reagiscono e depositano un film solido e sottile del materiale desiderato.
Materiali Chiave Depositati tramite CVD
Il CVD è versatile e può depositare i materiali più critici nella fabbricazione dei chip, inclusi:
- Dielettrici: Biossido di silicio (SiO₂) e nitruro di silicio (Si₃N₄) per l'isolamento.
- Semiconduttori: Polisilicio, un materiale fondamentale per la costruzione dei gate dei transistor.
- Film Specializzati: Materiali avanzati come il diamante monocristallino per dispositivi ad alta potenza.
Comprendere i Compromessi
Non tutti i processi CVD sono uguali. La scelta del metodo dipende dai requisiti specifici della fase di fabbricazione, con la temperatura come vincolo primario.
La Sfida della Temperatura
I metodi CVD tradizionali richiedono temperature molto elevate per innescare la reazione chimica sulla superficie del wafer.
Sebbene efficace, questo calore elevato può danneggiare o alterare le delicate strutture che sono già state costruite nelle fasi precedenti. Questo è un problema significativo nei progetti di chip complessi e multistrato.
PECVD: La Soluzione a Bassa Temperatura
La CVD assistita da plasma (PECVD) è un'innovazione fondamentale che risolve il problema della temperatura. Utilizza un campo elettromagnetico (plasma) per energizzare i gas precursori, consentendo alla reazione di deposizione di avvenire a temperature molto più basse.
Questa lavorazione a bassa temperatura è essenziale per la produzione moderna, consentendo la deposizione di film isolanti di alta qualità come SiO₂ e Si₃N₄ senza danneggiare i transistor sottostanti. Viene anche utilizzata per la passivazione superficiale, che protegge il dispositivo finito.
MPCVD: Spingere i Confini delle Prestazioni
Per le applicazioni di prossima generazione, vengono utilizzate tecniche ancora più specializzate. La CVD a plasma a microonde (MPCVD) viene utilizzata per far crescere film con proprietà eccezionali, come il diamante monocristallino.
Questi substrati di diamante offrono conduttività termica e proprietà elettriche superiori, consentendo la creazione di dispositivi elettronici ad alta frequenza e alta potenza per telecomunicazioni e calcolo avanzati.
Fare la Scelta Giusta per il Tuo Obiettivo
La specifica tecnica CVD viene scelta in base alle proprietà del materiale desiderato e alla sua posizione all'interno della complessa architettura del chip.
- Se il tuo obiettivo principale è la logica e la memoria fondamentali: Il CVD standard e il PECVD sono i cavalli di battaglia per la deposizione degli strati di polisilicio, biossido di silicio e nitruro di silicio.
- Se il tuo obiettivo principale è proteggere il dispositivo o isolare gli strati superiori: Il PECVD è la scelta ideale grazie al suo processo a bassa temperatura, che previene danni alle delicate strutture dei transistor sottostanti.
- Se il tuo obiettivo principale è l'elettronica ad alta potenza o alta frequenza: Sono necessari metodi avanzati come l'MPCVD per creare film specializzati come il diamante che offrono caratteristiche prestazionali estreme.
Comprendere il ruolo del CVD significa capire che un microchip è meticolosamente "coltivato", non solo assemblato.
Tabella riassuntiva:
| Aspetto | Ruolo nella produzione di semiconduttori |
|---|---|
| Funzione principale | Deposita film sottili per strati isolanti, conduttivi e semiconduttori su wafer di silicio |
| Materiali chiave | Biossido di silicio (SiO₂), nitruro di silicio (Si₃N₄), polisilicio e film specializzati come il diamante |
| Tipi di processo | CVD standard, CVD assistita da plasma (PECVD), CVD a plasma a microonde (MPCVD) |
| Benefici | Consente elevata uniformità, strati privi di difetti e supporta architetture di chip complesse e multistrato |
