L'analisi del diagramma di Bode è il metodo definitivo per quantificare la stabilità e la reattività di un sistema di controllo della temperatura di un forno elettrico. Mappando la risposta in frequenza, traduce complessi comportamenti di feedback in metriche attuabili riguardanti il margine di fase, il margine di guadagno e la larghezza di banda. Ciò consente agli ingegneri di prevedere se il forno manterrà la stabilità sotto carico o oscillerà pericolosamente.
Fondamentalmente, l'analisi del diagramma di Bode colma il divario tra la progettazione teorica del controllo e la realtà operativa. Rivela esattamente come un forno reagirà ai disturbi esterni, come fluttuazioni di potenza o caricamento del materiale, garantendo una regolazione precisa della temperatura senza instabilità.
Quantificare la Stabilità Operativa
Il Ruolo dei Margini di Fase e di Guadagno
I diagrammi di Bode forniscono una rappresentazione visiva e numerica del margine di fase e del margine di guadagno. Queste metriche servono come "buffer di sicurezza" del sistema contro l'instabilità.
Un sistema con margini sufficienti può funzionare in modo affidabile senza scivolare nell'oscillazione. Senza questi margini confermati, il loop di controllo rischia di diventare instabile, portando a cicli di temperatura che possono danneggiare il forno o il prodotto.
Resistere ai Disturbi Esterni
Le operazioni del mondo reale raramente sono statiche; i forni elettrici affrontano variabili costanti.
L'analisi del diagramma di Bode determina la capacità del sistema di rigettare specifici disturbi esterni. Ciò include il mantenimento della stabilità durante le fluttuazioni della rete elettrica o i cambiamenti termici improvvisi causati dal caricamento e scaricamento dei materiali.
Prevenire le Oscillazioni
Se il loop di controllo è troppo aggressivo, la temperatura supererà e scenderà ripetutamente rispetto al valore impostato.
Analizzando il diagramma di Bode, gli ingegneri possono regolare il controller per smorzare queste oscillazioni. Ciò garantisce che la temperatura si stabilizzi rapidamente e rimanga al setpoint nonostante i cambiamenti ambientali.
Valutare la Reattività del Sistema
Interpretare la Larghezza di Banda
Il valore di larghezza di banda indicato su un diagramma di Bode è una misura diretta della velocità del sistema.
Una larghezza di banda maggiore suggerisce che il sistema di controllo può reagire più velocemente ai segnali di errore. Ciò è fondamentale per i processi che richiedono transizioni rapide di riscaldamento o raffreddamento.
Supportare la Produzione Flessibile
La produzione moderna richiede spesso operazioni multi-varietà e a piccoli lotti.
Queste operazioni richiedono frequenti aggiustamenti dei setpoint di temperatura. Un sistema con un'elevata larghezza di banda, verificato dall'analisi di Bode, supporta questi requisiti flessibili rispondendo rapidamente ai nuovi comandi.
Comprendere i Compromessi
Bilanciare Velocità e Stabilità
Mentre un'elevata larghezza di banda migliora la velocità di risposta, spingerla troppo in alto può erodere il margine di fase.
Spesso esiste una tensione naturale tra la velocità con cui un sistema reagisce e quanto rimane stabile. Una risposta eccessivamente rapida ai cambiamenti di setpoint può rendere il sistema più suscettibile al rumore o alle oscillazioni.
Il Costo dell'Eccessiva Regolazione
Ottimizzare solo per il rigetto dei disturbi potrebbe comportare una risposta lenta ai cambiamenti di setpoint.
Al contrario, ottimizzare solo per la velocità (larghezza di banda) potrebbe rendere il forno instabile durante il caricamento del materiale. Il diagramma di Bode è lo strumento utilizzato per trovare il "punto ottimale" matematico tra questi obiettivi contrastanti.
Fare la Scelta Giusta per il Tuo Obiettivo
Per ottimizzare il controllo del tuo forno elettrico, devi dare priorità in base alle tue esigenze operative:
- Se la tua priorità assoluta è la Coerenza del Processo: Dai priorità a margini di fase e guadagno più elevati per garantire che il sistema rimanga stabile nonostante le fluttuazioni della rete o i carichi pesanti di materiale.
- Se la tua priorità assoluta è la Flessibilità di Produzione: Dai priorità a una larghezza di banda più elevata per garantire che il forno risponda rapidamente ai frequenti cambiamenti di setpoint tipici delle produzioni a piccoli lotti.
Padroneggiare il diagramma di Bode ti consente di passare dalla risoluzione dei problemi reattiva all'ottimizzazione proattiva del sistema.
Tabella Riassuntiva:
| Metrica | Impatto Operativo | Beneficio Strategico |
|---|---|---|
| Margine di Fase e Guadagno | Quantifica i buffer di sicurezza della stabilità | Previene oscillazioni pericolose e danni alle attrezzature |
| Larghezza di Banda | Misura la velocità di reazione del sistema | Consente riscaldamento/raffreddamento rapidi per una produzione flessibile |
| Rigetto dei Disturbi | Analizza la risposta ai cambiamenti di carico | Mantiene l'accuratezza del setpoint durante gli spostamenti di potenza o materiale |
| Ottimizzazione della Regolazione | Bilancia velocità vs. stabilità | Trova il "punto ottimale" matematico per la coerenza del processo |
Eleva il Tuo Processo Termico con l'Esperienza KINTEK
Non lasciare che le instabilità di controllo compromettano la qualità della tua produzione. KINTEK combina ricerca e sviluppo all'avanguardia con produzione di precisione per fornire soluzioni di riscaldamento ad alte prestazioni. Sia che tu richieda sistemi Muffola, a Tubo, Rotativi, Sottovuoto o CVD, i nostri forni da laboratorio ad alta temperatura sono completamente personalizzabili per soddisfare i tuoi specifici requisiti di stabilità e reattività.
Pronto a ottimizzare il tuo controllo termico? Contattaci oggi per consultare i nostri esperti e scoprire come la nostra tecnologia avanzata di forni può aumentare l'efficienza e la coerenza nel tuo laboratorio o linea di produzione.

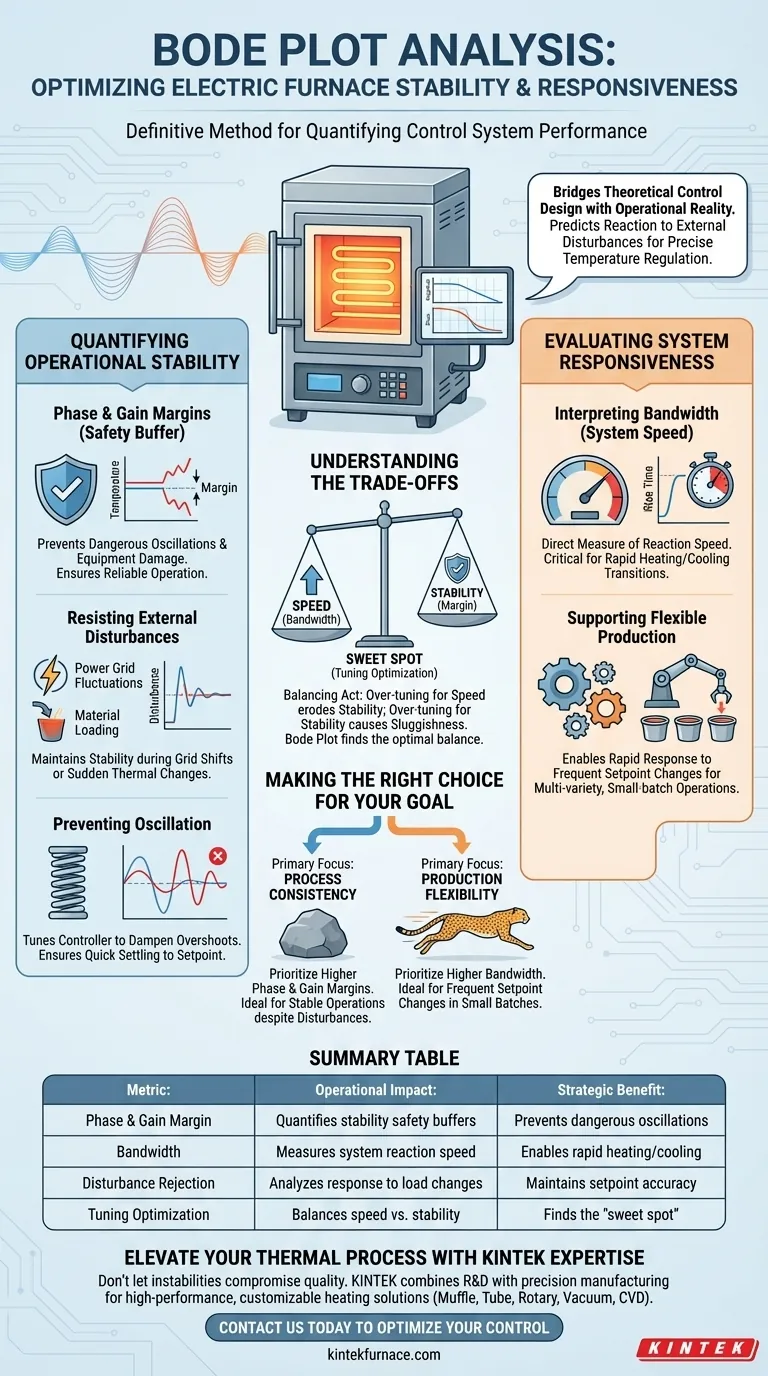

Guida Visiva
