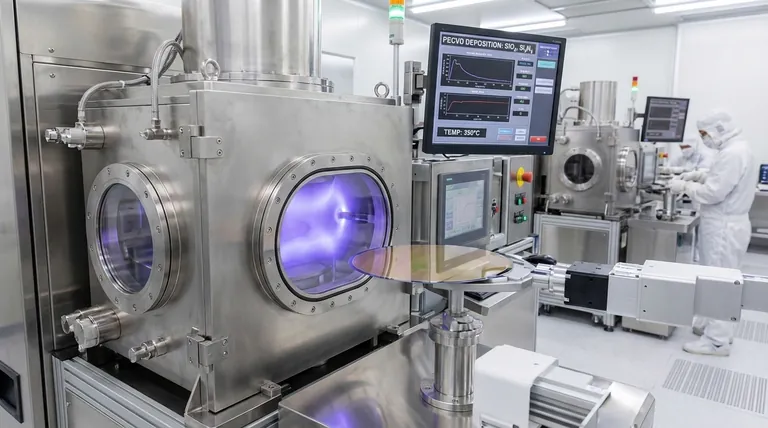

Nell'industria dei semiconduttori, la deposizione chimica da fase vapore assistita da plasma (PECVD) è un processo fondamentale utilizzato per depositare film sottili critici, come il biossido di silicio e il nitruro di silicio, sui wafer. Questi film fungono da isolanti essenziali tra gli strati conduttivi, barriere protettive per il chip finito e componenti funzionali in dispositivi come transistor e LED. Il suo vantaggio principale è la capacità di eseguire questa deposizione a basse temperature, preservando l'integrità delle strutture precedentemente fabbricate sul chip.
Il valore centrale del PECVD non è solo ciò che deposita, ma come lo fa. Utilizzando un plasma ricco di energia invece di un calore elevato, consente ai produttori di costruire microchip complessi e multistrato senza danneggiare i componenti delicati e sensibili alla temperatura già presenti sul wafer.
Il Problema Centrale che il PECVD Risolve: Il Budget Termico
I moderni microchip sono costruiti verticalmente, strato dopo strato. La sfida centrale è aggiungere nuovi strati senza fondere o alterare quelli sottostanti. Questo vincolo è noto come budget termico.
Il Limite del CVD Tradizionale
La deposizione chimica da fase vapore (CVD) tradizionale si basa su temperature elevate (spesso >600°C) per fornire l'energia necessaria alle reazioni chimiche per avvenire e formare un film sulla superficie del wafer.
Questo calore elevato è incompatibile con molte fasi della moderna fabbricazione di chip. Componenti come gli interconnessioni in alluminio o le regioni di transistor precisamente drogate verrebbero distrutti o alterati da tali temperature.
Come il Plasma Abilita la Deposizione a Bassa Temperatura
Il PECVD aggira la necessità di un'elevata energia termica creando un plasma, un gas ionizzato contenente specie altamente reattive.
Questo plasma fornisce l'energia di attivazione per le reazioni chimiche, consentendo la deposizione di film di alta qualità a temperature molto più basse, tipicamente tra 200°C e 400°C. Ciò risolve efficacemente il problema del budget termico.
Applicazioni Chiave nella Fabbricazione dei Chip
La capacità del PECVD di operare a bassa temperatura lo rende indispensabile per la deposizione di diversi tipi di film durante il processo di produzione dei chip.
Isolamento Dielettrico: Prevenire il Crosstalk
L'applicazione più comune del PECVD è la deposizione di film isolanti come il biossido di silicio (SiO₂) e il nitruro di silicio (Si₃N₄).
Questi strati dielettrici sono posizionati tra gli strati di cablaggio metallico per impedire che i segnali elettrici interferiscano tra loro, un fenomeno noto come crosstalk. Questo isolamento elettrico è fondamentale per il funzionamento di qualsiasi circuito integrato.
Passivazione: Proteggere il Chip Finito
Lo strato finale applicato a un chip è spesso uno strato di passivazione, tipicamente realizzato in nitruro di silicio.
Questo film durevole funge da barriera robusta, sigillando il dispositivo dall'umidità, dagli ioni mobili e dai danni fisici durante l'incapsulamento e il funzionamento. Ciò migliora significativamente l'affidabilità a lungo termine del chip.
Interconnessioni Avanzate: Abilitare la Velocità
Nei chip ad alte prestazioni, la velocità con cui i segnali viaggiano attraverso i fili è fondamentale. Il PECVD viene utilizzato per depositare materiali dielettrici a basso k.
Questi isolanti avanzati hanno una costante dielettrica (k) inferiore rispetto al tradizionale SiO₂, riducendo la capacità parassita tra i fili adiacenti. Ciò consente ai segnali di propagarsi più velocemente e riduce il consumo energetico.
Componenti del Transistor
Il PECVD è utilizzato anche per depositare film che diventano parte del transistor stesso, come i dielettrici di gate o altre strutture isolanti all'interno della complessa architettura tridimensionale dei transistor moderni.
Oltre il Circuito Integrato
L'utilità del PECVD si estende ad altri dispositivi semiconduttori critici che condividono principi di fabbricazione simili.
Alimentare i Display con Transistor a Film Sottile (TFT)
I moderni display LCD e OLED si basano su una vasta matrice di Transistor a Film Sottile (TFT) su un substrato di vetro per controllare ogni pixel.
Poiché il substrato di vetro non può resistere ad alte temperature, il PECVD è il metodo essenziale per depositare gli strati di silicio e dielettrici necessari per costruire questi transistor.
Optoelettronica e Fotonica
Il PECVD è vitale per la produzione di dispositivi optoelettronici come LED ad alta luminosità e laser a emissione superficiale a cavità verticale (VCSEL). Viene utilizzato per depositare strati isolanti, passivanti e otticamente attivi necessari per la generazione e la gestione della luce.
Comprendere i Compromessi
Sebbene potente, il PECVD non è privo di compromessi. Un ingegnere esperto deve bilanciare i suoi benefici rispetto ai suoi limiti.
Qualità vs. Velocità
Il PECVD offre velocità di deposizione molto elevate, il che è eccellente per la produttività di produzione. Tuttavia, eseguire il processo troppo velocemente può talvolta compromettere la qualità del film, portando a una minore densità o all'incorporazione di impurità come l'idrogeno.
Danno Indotto dal Plasma
Il plasma ad alta energia che consente la deposizione a bassa temperatura può anche causare danni fisici o elettrici alla superficie del wafer se non controllato attentamente. I parametri di processo devono essere finemente sintonizzati per minimizzare questo effetto.
Conformità del Film
Il PECVD offre una buona conformità, il che significa che può rivestire le pareti laterali di trincee profonde e topografie complesse. Tuttavia, per le strutture 3D più impegnative che richiedono una copertura quasi perfetta, atomo per atomo, altri processi come la deposizione a strati atomici (ALD) possono essere superiori, sebbene a un ritmo molto più lento.
Fare la Scelta Giusta per il Tuo Obiettivo
La scelta della giusta tecnologia di deposizione dipende interamente dai requisiti specifici del dispositivo che stai fabbricando.
- Se il tuo obiettivo principale è costruire IC multistrato: Il PECVD è lo standard del settore per la deposizione dei film dielettrici e di passivazione necessari dopo che i primi strati metallici sono in posizione.
- Se il tuo obiettivo principale è la massima precisione e conformità per i transistor 3D all'avanguardia: Considera un metodo più lento ma più preciso come l'ALD per gli strati più critici e sottili a livello atomico.
- Se il tuo obiettivo principale è la produzione ad alta produttività per display o celle solari: Il PECVD offre la combinazione ideale di elaborazione a bassa temperatura, alta velocità di deposizione e qualità del film sufficiente.
In definitiva, la capacità del PECVD di disaccoppiare il processo di deposizione dal calore elevato è ciò che rende possibile la costruzione dell'elettronica moderna, complessa, affidabile e potente.
Tabella Riassuntiva:
| Applicazione | Funzione Chiave | Materiali Depositati |
|---|---|---|
| Isolamento Dielettrico | Previene il crosstalk elettrico tra strati metallici | Biossido di silicio (SiO₂), Nitruro di silicio (Si₃N₄) |
| Passivazione | Protegge i chip da umidità e danni | Nitruro di silicio |
| Interconnessioni Avanzate | Abilita velocità di segnale più rapide con dielettrici a basso k | Materiali dielettrici a basso k |
| Componenti del Transistor | Forma strutture isolanti nei transistor | Vari film dielettrici |
| Transistor a Film Sottile (TFT) | Costruisce transistor su substrati sensibili alla temperatura | Strati di silicio e dielettrici |
| Optoelettronica | Crea strati per LED e laser | Film isolanti e otticamente attivi |
