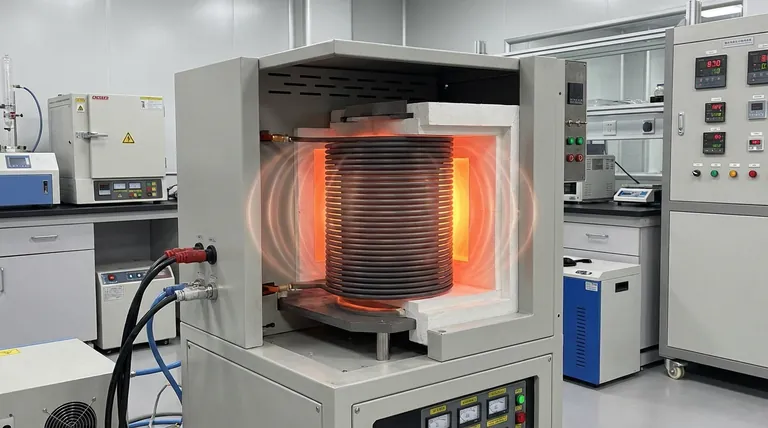

La distanza fisica di accoppiamento è il principale fattore determinante dell'efficienza del trasferimento di energia elettromagnetica. In un forno di grafitizzazione, lo spazio tra la bobina a induzione e l'elemento riscaldante determina l'efficacia con cui viene utilizzato il campo magnetico. Una distanza di accoppiamento più breve minimizza gli sprechi energetici e massimizza l'intensità del campo, portando a una significativa riduzione del consumo energetico complessivo.
Minimizzando la distanza fisica tra la bobina e l'elemento riscaldante, si aumenta direttamente l'efficienza del trasferimento di energia del campo magnetico. Tuttavia, questa vicinanza è strettamente limitata dalle capacità termiche del materiale della bobina e dallo spessore dell'isolamento richiesto.
La fisica dell'efficienza di accoppiamento
La relazione inversa
La relazione tra distanza di accoppiamento ed efficienza è semplice: più vicino è, meglio è.
Man mano che la distanza tra la bobina a induzione e l'elemento riscaldante diminuisce, aumenta la densità del flusso magnetico che agisce sul bersaglio.
Minimizzare la perdita di campo
Quando lo spazio è ampio, una porzione significativa del campo elettromagnetico si dissipa prima di poter indurre corrente nell'elemento riscaldante.
Ristringere questo accoppiamento fisico assicura che la massima quantità di energia generata venga convertita direttamente in calore all'interno della zona di grafitizzazione.
La barriera isolante
Il requisito di spazio
Nelle applicazioni pratiche, non è possibile posizionare semplicemente una bobina nuda contro un elemento riscaldante ad alta temperatura.
Deve esserci una barriera fisica, un isolamento termico, per proteggere la bobina dal calore intenso del forno.
La penalità di distanza
Questo strato isolante crea uno spazio fisico inevitabile, o "distanza di standoff".
Più spesso è l'isolamento richiesto, minore è l'efficienza elettromagnetica del sistema.
Limiti dei materiali ed efficienza
Le limitazioni del rame
Le tradizionali bobine a induzione in rame affrontano significative restrizioni di temperatura.
Per prevenire guasti, le bobine in rame richiedono spessi strati di isolamento per separarle dalla fonte di calore.
Questa separazione forzata si traduce in una maggiore distanza di accoppiamento, limitando intrinsecamente il potenziale di efficienza energetica del sistema.
Il vantaggio dei materiali avanzati
I materiali avanzati, come le bobine a induzione in grafene, cambiano fondamentalmente questa equazione.
Poiché questi materiali possono resistere a diverse condizioni termiche, consentono strati isolanti molto più sottili.
Ciò consente di posizionare la bobina significativamente più vicino all'elemento riscaldante, migliorando drasticamente l'efficienza elettromagnetica rispetto al rame.
Comprendere i compromessi
Perdita ohmica e auto-riscaldamento
Avvicinare una bobina alla fonte di calore è rischioso se la bobina genera calore interno.
Il materiale della bobina deve avere un'elevata conduttività elettrica per minimizzare la perdita ohmica (riscaldamento basato sulla resistenza).
Se una bobina con scarsa conduttività viene posizionata troppo vicino al nucleo del forno, la combinazione di auto-riscaldamento interno e calore irradiato esterno porterà al guasto del sistema.
Rischi di evaporazione sotto vuoto
In condizioni di vuoto ad alta temperatura, la stabilità del materiale diventa un fattore critico.
Se la bobina funziona troppo calda a causa della vicinanza o dell'auto-riscaldamento, il materiale potrebbe iniziare a evaporare.
L'uso di materiali ad alta conduttività (come il grafene) mantiene bassa la temperatura operativa della bobina, prevenendo l'evaporazione e prolungando la durata del sistema a induzione.
Ottimizzare la configurazione di grafitizzazione
Bilanciare distanza e durata
Per ottenere la massima efficienza, è necessario bilanciare il desiderio di un accoppiamento stretto con la realtà termica del materiale della bobina.
Se il tuo obiettivo principale è la massima efficienza energetica:
- Dai priorità a materiali avanzati per bobine come il grafene che consentono uno spessore minimo dell'isolamento e la distanza fisica di accoppiamento più breve possibile.
Se il tuo obiettivo principale è la longevità dei componenti:
- Assicurati che il materiale della bobina abbia un'elevata conduttività elettrica per minimizzare l'auto-riscaldamento, prevenendo l'evaporazione del materiale anche quando posizionato in stretta prossimità alla fonte di calore.
Se il tuo obiettivo principale è il costo di implementazione (tradizionale):
- Accetta che le bobine standard in rame richiederanno distanze di accoppiamento maggiori e isolamento più spesso, con conseguente minore efficienza elettromagnetica e maggiori costi energetici operativi.
Il sistema più efficiente è quello che riduce al minimo in sicurezza lo spazio tra la fonte di energia e il bersaglio senza compromettere la stabilità termica.
Tabella riassuntiva:
| Fattore | Breve distanza di accoppiamento | Lunga distanza di accoppiamento |
|---|---|---|
| Densità del flusso magnetico | Alta (Massima efficienza) | Bassa (Significativa perdita di campo) |
| Consumo energetico | Ridotto (Trasferimento ottimizzato) | Alto (Aumento degli sprechi) |
| Esigenze di isolamento | Più sottile (Materiali avanzati) | Più spesso (Materiali standard) |
| Scelta del materiale della bobina | Grafene/Avanzato per alte temperature | Rame tradizionale |
| Carico termico del sistema | Controllato tramite conduttività | Alto rischio di surriscaldamento |
Migliora l'efficienza della tua lavorazione termica con KINTEK
Non lasciare che un accoppiamento elettromagnetico scadente prosciughi il tuo budget operativo. Supportato da ricerca e sviluppo e produzione esperti, KINTEK offre sistemi Muffle, Tube, Rotary, Vacuum e CVD ad alte prestazioni progettati per ottimizzare il trasferimento di energia e la precisione termica. Sia che tu abbia bisogno di configurazioni a induzione ingegnerizzate su misura o di forni specializzati per alte temperature da laboratorio, le nostre soluzioni sono personalizzate per soddisfare i tuoi esclusivi requisiti di scienza dei materiali.
Pronto a ottimizzare la tua configurazione di grafitizzazione? Contattaci oggi stesso per scoprire come la produzione avanzata di KINTEK può fornire l'efficienza e la durata che il tuo laboratorio richiede.

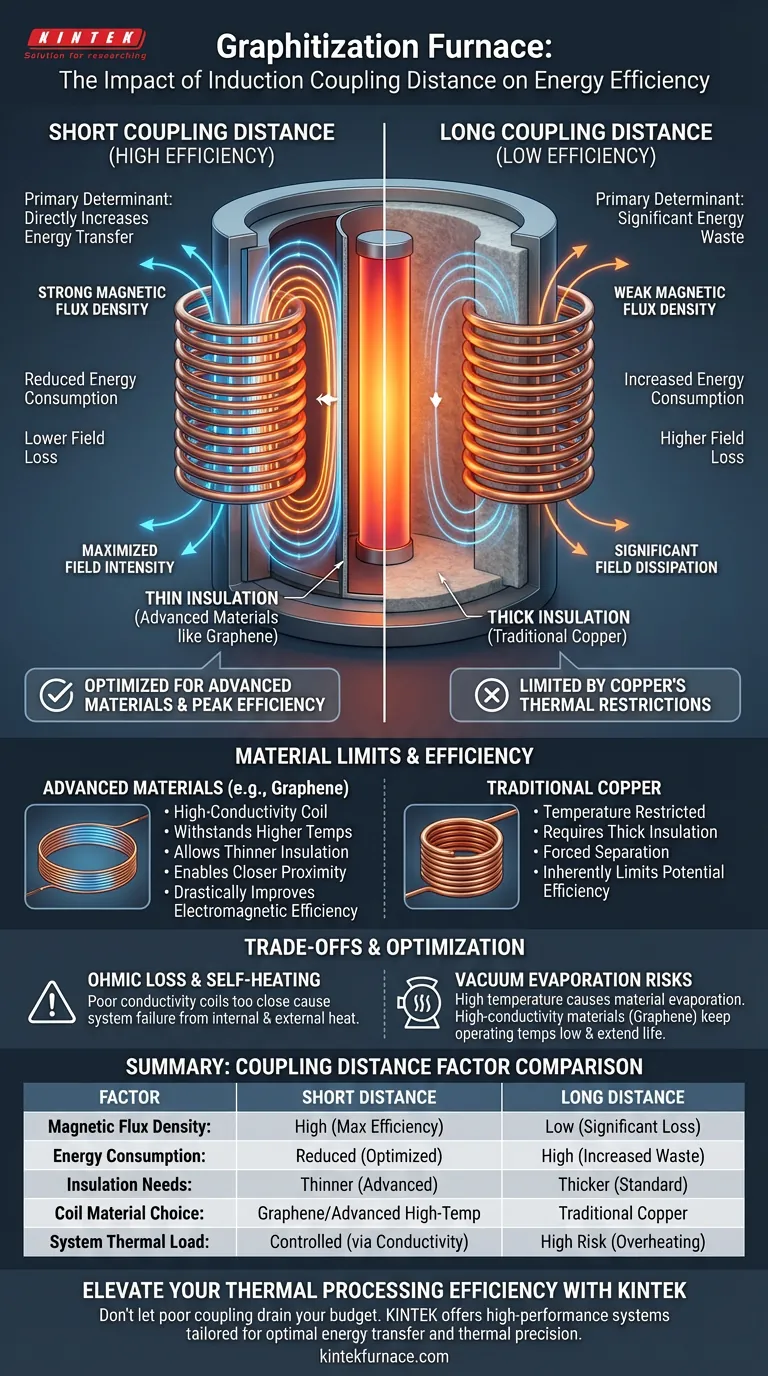

Guida Visiva
