Nell'industria dei semiconduttori, la Deposizione Chimica da Fase Vapore (CVD) è il processo fondamentale per la costruzione delle strutture microscopiche dell'elettronica moderna. È un metodo altamente controllato utilizzato per depositare strati ultrasottili di materiale su un wafer di semiconduttore. Questi film creano i componenti isolanti, conduttivi e semiconduttori essenziali che formano un circuito integrato (IC) completo, rendendolo indispensabile per la produzione di tutto, dai microprocessori ai LED e alle celle solari.
In fondo, la fabbricazione di semiconduttori è un atto di costruzione a livello atomico. Il CVD è lo strumento principale per questa costruzione, consentendo agli ingegneri di costruire microchip complessi e multistrato depositando con precisione i materiali esatti necessari affinché un dispositivo funzioni in modo affidabile ed efficiente.
La funzione principale: Costruire un chip strato per strato
Un microchip moderno non è un oggetto singolo e piatto, ma una città tridimensionale e densa di componenti elettronici. Il CVD è la tecnica utilizzata per costruire i piani, i muri e i cablaggi di questa città microscopica.
Che cos'è un film sottile?
Un film sottile è uno strato di materiale che varia da pochi nanometri a diversi micrometri di spessore. In un chip, questi film hanno compiti distinti: isolare un componente da un altro, condurre segnali elettrici o agire come materiale semiconduttore in un transistor.
Il processo CVD in breve
Il processo prevede l'introduzione di uno o più gas precursori volatili in una camera di reazione, spesso chiamata forno. Questi gas reagiscono e si decompongono sulla superficie del wafer di semiconduttore, lasciando un film sottile solido e di elevata purezza.
Materiali essenziali depositati tramite CVD
La versatilità del CVD consente di depositare tutti i tipi di materiali fondamentali richiesti per un IC.
- Isolanti (Dielettrici): Materiali come il biossido di silicio (SiO₂) e il nitruro di silicio (Si₃N₄) vengono depositati per isolare elettricamente i diversi percorsi conduttivi, prevenendo cortocircuiti.
- Semiconduttori: Il polisilicio è un materiale semiconduttore critico depositato tramite CVD che forma il "gate" di un transistor, l'interruttore che controlla il flusso di elettricità.
- Cristalli specializzati: I processi CVD avanzati possono persino far crescere film di diamante monocristallino, utilizzati per l'elettronica ad alta potenza che richiede una gestione termica eccezionale.
Perché il CVD è lo standard industriale
Sebbene esistano altri metodi di deposizione, il CVD rimane dominante nella produzione di semiconduttori grazie ad alcuni vantaggi irrinunciabili che sono fondamentali per la produzione di elettronica avanzata.
Precisione e controllo ineguagliabili
Il CVD consente un controllo preciso e a livello atomico dello spessore e della composizione del film depositato. Poiché i transistor si riducono a scala nanometrica, questo livello di precisione non è un lusso, ma un requisito.
Uniformità e qualità superiori
Il processo crea film eccezionalmente uniformi e privi di difetti su tutta la superficie di un wafer. Ciò garantisce che ogni chip sul wafer funzioni in modo identico e affidabile, il che è fondamentale per ottenere rese di produzione elevate.
Versatilità tra le applicazioni
Oltre ai microchip standard, il CVD è il processo di riferimento per la produzione di materiali per LED e pannelli solari ad alta efficienza. Il principio fondamentale di depositare film sottili di alta qualità e funzionali si applica a tutte queste diverse tecnologie.
Comprendere i compromessi: Diversi tipi di CVD
Il termine "CVD" è un'ombrello per diverse tecniche specializzate. La scelta del metodo dipende dal materiale da depositare e dalla sensibilità alla temperatura del dispositivo in costruzione.
PECVD: Il cavallo di battaglia a bassa temperatura
Il CVD assistito da plasma (PECVD) utilizza un plasma per energizzare i gas precursori, consentendo la deposizione a temperature molto più basse. Questo è vitale nelle fasi di produzione successive, quando un chip ha già strutture delicate che verrebbero danneggiate dal calore elevato. Il PECVD offre un eccellente controllo sulle proprietà del film, come lo stress meccanico, e garantisce impurità minime.
MPCVD: Per materiali ad alte prestazioni
Il CVD a microonde assistito da plasma (MPCVD) è una tecnica specializzata utilizzata per far crescere diamante monocristallino ad alta purezza. L'eccezionale conducibilità termica e le proprietà elettriche del diamante consentono la creazione di dispositivi ad alta frequenza e alta potenza per la difesa, le telecomunicazioni e il calcolo ad alte prestazioni.
Fare la scelta giusta per il proprio obiettivo
La selezione di una specifica tecnica CVD è guidata dai requisiti del materiale, dal budget termico e dal suo ruolo preciso nella sequenza di fabbricazione.
- Se il vostro obiettivo principale è l'isolamento standard e i gate dei transistor: Il CVD termico standard o il PECVD per la deposizione di SiO₂, Si₃N₄ e polisilicio sono la spina dorsale dell'industria.
- Se il vostro obiettivo principale è proteggere strati sensibili alla temperatura: Il PECVD è la scelta essenziale grazie alle sue temperature di processo più basse, che prevengono danni a strutture fabbricate in precedenza.
- Se il vostro obiettivo principale è lo sviluppo di elettronica ad alta potenza o alta frequenza di prossima generazione: È necessaria una tecnica specializzata come l'MPCVD per far crescere materiali avanzati come il diamante che offrono prestazioni termiche ed elettriche superiori.
In ultima analisi, padroneggiare le varie forme di CVD è sinonimo di padroneggiare l'arte della moderna produzione di semiconduttori.
Tabella riassuntiva:
| Aspetto | Descrizione |
|---|---|
| Funzione Principale | Deposita strati ultrasottili (isolanti, semiconduttori) su wafer per circuiti integrati |
| Vantaggi Chiave | Alta precisione, uniformità, versatilità per LED, celle solari e microprocessori |
| Tipi Comuni di CVD | PECVD (bassa temperatura), MPCVD (materiali ad alte prestazioni come il diamante) |
| Applicazioni | Microchip, LED, pannelli solari, elettronica ad alta potenza |
Sblocca la precisione nei tuoi processi di semiconduttori con KINTEK
Sfruttando un'eccezionale ricerca e sviluppo e la produzione interna, KINTEK fornisce a diversi laboratori soluzioni avanzate di forni ad alta temperatura. La nostra linea di prodotti, che include forni a muffola, a tubo, rotanti, forni a vuoto e ad atmosfera e sistemi CVD/PECVD, è completata dalla nostra forte capacità di personalizzazione profonda per soddisfare con precisione i requisiti sperimentali unici. Che tu stia sviluppando elettronica di prossima generazione o ottimizzando la produzione, la nostra esperienza garantisce risultati affidabili e di alta qualità su misura per le tue esigenze.
Contattaci oggi per discutere come i nostri sistemi CVD possono migliorare la tua fabbricazione di semiconduttori e guidare l'innovazione nei tuoi progetti!

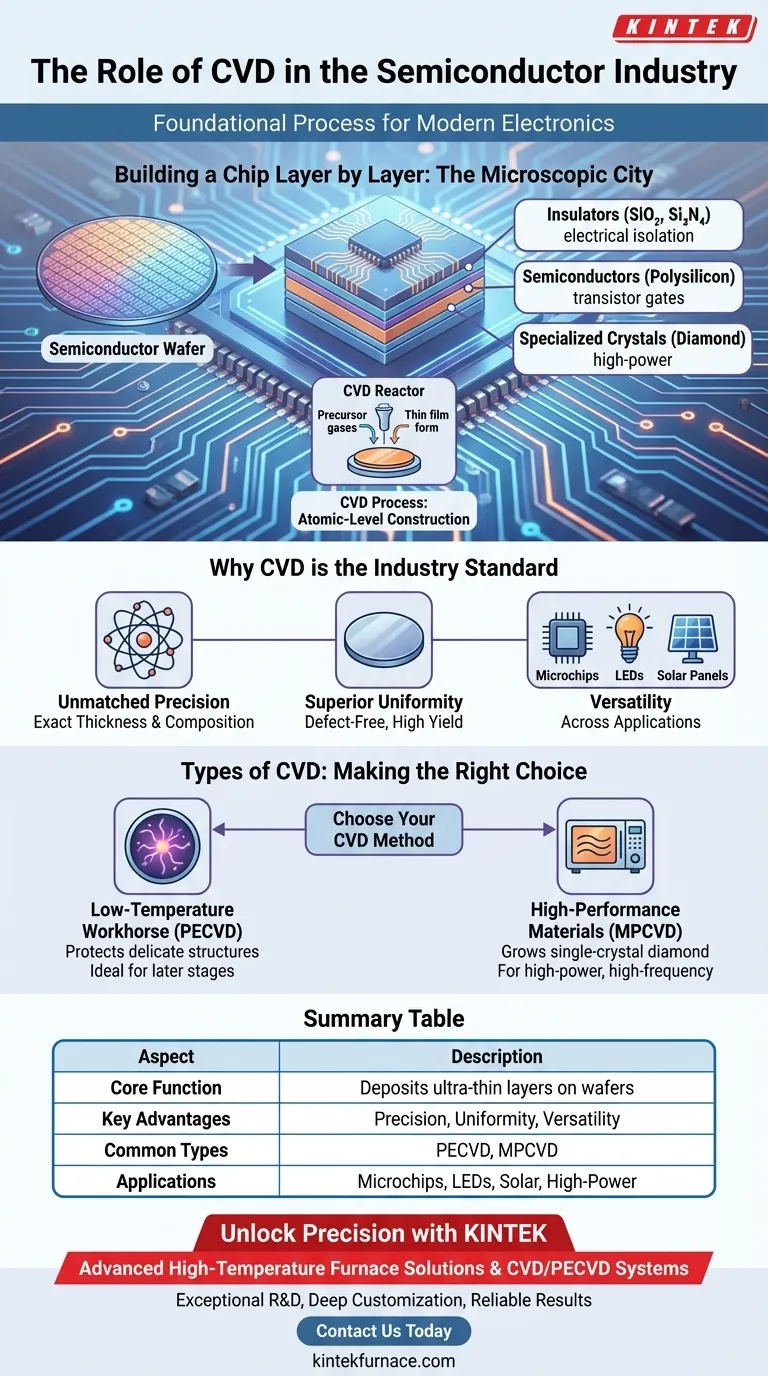

Guida Visiva
