In sintesi, il nitruro di silicio (SiN) depositato tramite PECVD è un film sottile altamente versatile utilizzato per una serie di applicazioni critiche, in particolare come strato di passivazione protettivo nella produzione di semiconduttori, rivestimento biocompatibile per dispositivi medici e strato funzionale nei componenti ottici. Il suo valore deriva da una combinazione unica di proprietà dielettriche, di barriera e meccaniche che possono essere ottenute a temperature relativamente basse.
La ragione centrale dell'ampio utilizzo del nitruro di silicio PECVD è la sua capacità di depositare un film denso, stabile e protettivo senza il calore elevato che danneggerebbe componenti elettronici o a base di polimeri sensibili. Offre una soluzione che unisce il meglio di entrambi i mondi: protezione robusta con un processo di produzione delicato.

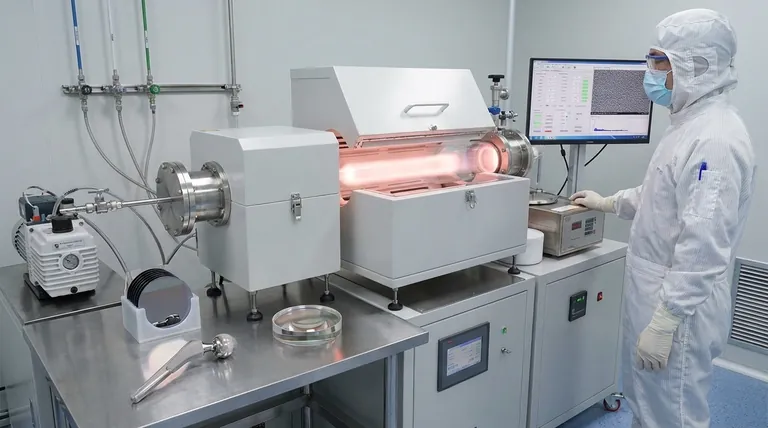

Le basi: perché scegliere la PECVD per il nitruro di silicio?
La deposizione chimica da fase vapore potenziata da plasma (PECVD) non è l'unico modo per creare un film di nitruro di silicio, ma le sue specifiche caratteristiche di processo lo rendono unicamente adatto a molte tecnologie moderne.
Il vantaggio della bassa temperatura
La caratteristica distintiva della PECVD è l'uso di un plasma per energizzare i gas precursori. Ciò consente alla reazione chimica che forma il film di SiN di avvenire a temperature molto più basse (tipicamente 200-400°C) rispetto ad altri metodi come la CVD a bassa pressione (LPCVD), che possono richiedere oltre 700°C.
Questo budget di bassa temperatura è fondamentale. Consente di depositare il SiN sopra circuiti integrati completamente fabbricati con strati metallici sensibili (come l'alluminio) che verrebbero distrutti dal calore più elevato.
Proprietà del film regolabili
Il processo PECVD offre un controllo significativo sulle caratteristiche finali del film. Regolando con precisione parametri come la miscela di gas, la pressione, la potenza RF e la temperatura, gli ingegneri possono regolare le proprietà del film.
Ciò include la regolazione della tensione del film (da compressiva a tensiva), dell'indice di rifrazione, della densità e della composizione chimica per soddisfare i requisiti specifici dell'applicazione.
Applicazioni principali nella produzione di semiconduttori
Il SiN PECVD è un materiale fondamentale nella fabbricazione di circuiti integrati (IC), MEMS e LED. I suoi ruoli principali sono difensivi, proteggendo il delicato dispositivo sottostante.
Passivazione finale ed incapsulamento
Questa è l'applicazione più comune. Uno strato finale e spesso di SiN PECVD viene depositato sopra il chip completato per agire come sigillo ermetico.
Questo strato fornisce una protezione robusta contro l'umidità, gli ioni mobili (come il sodio) e altri contaminanti che potrebbero causare corrosione o guasti elettrici. Offre anche un certo grado di resistenza ai graffi durante il packaging.
Dielettrico inter-metallico
All'interno della complessa struttura multistrato di un IC, il SiN funge da isolante dielettrico. Viene utilizzato per isolare elettricamente diversi livelli metallici l'uno dall'altro, prevenendo cortocircuiti e garantendo l'integrità dei percorsi del circuito.
Barriera di diffusione
Il nitruro di silicio è eccezionalmente efficace nel bloccare il movimento, o diffusione, di alcuni atomi. Viene specificamente utilizzato come barriera contro le molecole d'acqua (H₂O) e gli ioni alcalini (come Na⁺).
Questi elementi sono altamente dannosi per le prestazioni e l'affidabilità dei dispositivi a semiconduttore, e lo strato di SiN li isola efficacemente dalle regioni attive del chip.
Ruoli in espansione oltre il microchip
Le proprietà benefiche del SiN PECVD hanno portato alla sua adozione in diversi altri campi dell'alta tecnologia.
Rivestimenti ottici e fotonici
Con un alto indice di rifrazione e una buona trasparenza negli spettri visibile e infrarosso, il SiN PECVD è un materiale eccellente per i rivestimenti ottici.
Viene comunemente utilizzato per creare rivestimenti antiriflesso su lenti e celle solari, aumentando la trasmissione della luce e l'efficienza. Serve anche come materiale di base per le guide d'onda nella fotonica integrata.
Rivestimenti per dispositivi biomedici
Il SiN PECVD è biocompatibile, chimicamente inerte e molto duro. Quando viene depositato su impianti medici, strumenti chirurgici o biosensori, agisce come una barriera protettiva.
Questo rivestimento impedisce al dispositivo di corrodersi nel corpo e isola il corpo da materiali potenzialmente reattivi presenti nel dispositivo, garantendo la sicurezza del paziente e la longevità del dispositivo.
Componenti MEMS e sensori
I sistemi microelettromeccanici (MEMS) spesso richiedono materiali che siano sia meccanicamente resistenti che stabili a varie temperature. L'elevata durezza (~19 GPa) e la stabilità termica del SiN PECVD lo rendono un materiale strutturale ideale per membrane, sbalzi (cantilever) e altre parti mobili in sensori e attuatori microscopici.
Comprendere i compromessi
Sebbene incredibilmente utile, il SiN PECVD non è una soluzione perfetta per ogni scenario. Comprendere i suoi limiti è fondamentale per utilizzarlo efficacemente.
Qualità del film rispetto alla temperatura
Il compromesso principale per il processo a bassa temperatura è la purezza del film. Il SiN PECVD incorpora una quantità significativa di idrogeno nel film, che proviene dai gas precursori (come silano e ammoniaca).
Ciò rende il film meno denso e generalmente di qualità inferiore rispetto al Si₃N₄ stechiometrico prodotto dalla LPCVD ad alta temperatura. Per le applicazioni che richiedono la massima purezza e densità del film, la PECVD potrebbe non essere la scelta migliore.
Tensione intrinseca del film
Tutti i film PECVD possiedono una tensione meccanica intrinseca, che può essere compressiva (spinta) o tensiva (trazione). Se questa tensione non viene gestita con attenzione, può causare la fessurazione del film o persino la deformazione del wafer sottostante, specialmente per i depositi di film più spessi.
Copertura conforme
Sebbene buona, la capacità della PECVD di rivestire uniformemente strutture complesse e tridimensionali (la sua "conformità") è inferiore rispetto ad altri metodi come la deposizione a strati atomici (ALD) o la LPCVD. Per i dispositivi con trincee estremamente profonde e strette, la PECVD potrebbe non fornire un rivestimento sufficientemente uniforme.
Fare la scelta giusta per la tua applicazione
La decisione di utilizzare il nitruro di silicio PECVD dipende da una chiara comprensione delle priorità del tuo progetto.
- Se la tua priorità principale è proteggere l'elettronica sensibile: Usa il SiN PECVD per le sue superiori capacità di passivazione e barriera alla diffusione a una temperatura sicura per il dispositivo.
- Se la tua priorità principale è la biocompatibilità e la durabilità: Usalo come rivestimento inerte e duro per dispositivi medici e impianti per garantire una stabilità a lungo termine in un ambiente biologico.
- Se la tua priorità principale sono le prestazioni ottiche: Sfrutta il suo indice di rifrazione elevato e la trasparenza regolabili per i rivestimenti antiriflesso e le guide d'onda fotoniche.
- Se la tua priorità principale è la massima purezza del film e la stabilità termica: Considera la LPCVD ad alta temperatura, ma solo se il tuo substrato e le strutture dei dispositivi sottostanti possono tollerare il calore.
In definitiva, la scelta del SiN PECVD è una decisione ingegneristica ponderata che bilancia la necessità di una protezione robusta con i vincoli pratici della produzione moderna.
Tabella riassuntiva:
| Area di applicazione | Funzioni chiave | Proprietà chiave utilizzate |
|---|---|---|
| Produzione di semiconduttori | Passivazione, Incapsulamento, Isolamento dielettrico, Barriera di diffusione | Dielettrico, Barriera, Deposizione a bassa temperatura |
| Rivestimenti ottici e fotonici | Rivestimenti antiriflesso, Guide d'onda | Alto indice di rifrazione, Trasparenza |
| Rivestimenti per dispositivi biomedici | Barriera protettiva per impianti e strumenti | Biocompatibilità, Inerzia chimica, Durezza |
| Componenti MEMS e sensori | Materiale strutturale per membrane e sbalzi | Elevata durezza, Stabilità termica |
