In sostanza, un forno a muffola a protezione atmosferica raggiunge una distribuzione uniforme della temperatura attraverso un design che separa la fonte di riscaldamento dal carico di lavoro. Ciò si ottiene posizionando gli elementi riscaldanti all'esterno di una camera interna, o "muffola", e circondandola con uno strato composito specializzato di materiali riscaldanti e isolanti. Questo design previene la radiazione diretta e irregolare e consente al calore di penetrare nella camera uniformemente da tutti i lati.
La chiave per l'uniformità della temperatura è il riscaldamento indiretto. Riscaldando una camera interna separata (la muffola) invece del carico di lavoro direttamente, il forno elimina i punti caldi e assicura che l'intero volume di processo raggiunga e mantenga una temperatura costante e stabile.
I Principi Fondamentali del Riscaldamento Uniforme
Per capire come un forno a muffola garantisce risultati costanti, è essenziale esaminare i tre elementi chiave del design che lavorano in concerto. Questi principi vanno oltre la semplice generazione di calore, controllandone la precisa distribuzione.
Il Ruolo della Camera a "Muffola"
La caratteristica distintiva di questo forno è la muffola stessa, una camera interna isolata che contiene i campioni o i componenti.
Questa camera funge da barriera, proteggendo il carico di lavoro dal calore radiante intenso e diretto degli elementi. Pensate a un forno a convezione rispetto a un grill; invece di essere bombardate da una direzione, le vostre parti sono immerse in un calore che è stato pre-mediato e equalizzato dalle pareti della camera.
Questo isolamento è fondamentale per prevenire i gradienti termici e garantire che ogni parte del vostro campione sperimenti lo stesso profilo di temperatura.
Posizionamento Strategico degli Elementi Riscaldanti
Gli elementi riscaldanti in un forno a muffola non si trovano all'interno della camera di lavoro. Sono invece disposti strategicamente intorno all'esterno della muffola.
Questo approccio di riscaldamento su più lati assicura che l'energia termica sia fornita alla muffola da più direzioni contemporaneamente. Ciò impedisce che un lato della camera si riscaldi più di un altro, un problema comune nei design di forni più semplici.
Lo Strato Isolante e Radiante
Tra gli elementi riscaldanti esterni e la muffola interna si trova uno strato composito di materiali riscaldanti e isolanti.
Questo strato ha due scopi. Innanzitutto, l'isolamento impedisce al calore di fuoriuscire verso l'esterno, migliorando l'efficienza. In secondo luogo, e più importante per l'uniformità, questa massa assorbe energia dagli elementi e la irradia uniformemente verso l'interno, "immergendo" delicatamente la camera a muffola in un campo termico uniforme.
Comprendere i Compromessi
Questo elegante design per l'uniformità non è privo di compromessi. Comprenderli è fondamentale per determinare se un forno a muffola è lo strumento giusto per la vostra specifica applicazione.
Tempi di Riscaldamento più Lenti
Poiché il forno deve prima riscaldare la muffola, che a sua volta riscalda il carico di lavoro, il tempo complessivo per raggiungere la temperatura target è generalmente più lungo rispetto a un forno a riscaldamento diretto. La massa termica della muffola crea un tampone che rallenta i cambiamenti di temperatura in entrambe le direzioni.
Potenziali Limiti di Temperatura
Il materiale della muffola stessa (spesso una ceramica o una lega ad alto contenuto di nichel) può imporre un limite alla temperatura massima di esercizio del forno. I forni con elementi esposti possono essere in grado di raggiungere temperature più elevate, sebbene con un significativo sacrificio in termini di uniformità.
Dipendenza da Sistemi di Controllo Adeguati
Il raggiungimento di una vera uniformità dipende da un sistema di controllo accurato. Il posizionamento della termocoppia di controllo è fondamentale. Se non si trova in una posizione rappresentativa all'interno della camera, il controllore potrebbe mantenere una temperatura stabile in quel singolo punto mentre altre aree deviano.
Fare la Scelta Giusta per il Vostro Obiettivo
Comprendendo i principi del riscaldamento indiretto, potete selezionare e utilizzare la vostra attrezzatura per ottenere risultati precisi e ripetibili.
- Se il vostro obiettivo primario è la coerenza del processo e l'integrità del materiale: L'uniformità di temperatura superiore del forno a muffola è essenziale per applicazioni sensibili come ricottura, sinterizzazione e deposizione chimica da fase vapore.
- Se il vostro obiettivo primario sono cicli di riscaldamento rapidi: Potrebbe essere necessario accettare il compromesso di un tempo di riscaldamento più lungo o considerare un forno a riscaldamento diretto se una leggera mancanza di uniformità è accettabile per il vostro processo.
- Se il vostro obiettivo primario è l'affidabilità a lungo termine: Verificate regolarmente l'uniformità della temperatura del vostro forno con controlli multipunto e assicuratevi che la termocoppia di controllo sia calibrata e posizionata correttamente.
Comprendere questi principi di progettazione vi consente di controllare i vostri processi termici con fiducia e precisione.
Tabella riassuntiva:
| Fattore Chiave | Ruolo nell'Uniformità della Temperatura |
|---|---|
| Camera a Muffola | Agisce come barriera per il riscaldamento indiretto, prevenendo i punti caldi e garantendo una distribuzione uniforme del calore. |
| Elementi Riscaldanti | Posizionati strategicamente attorno all'esterno della muffola per un riscaldamento multilaterale al fine di evitare gradienti termici. |
| Strato Isolante | Irradia il calore uniformemente verso l'interno, immergendo la camera in un campo termico uniforme e migliorando l'efficienza. |
| Sistemi di Controllo | Garantisce il mantenimento di una temperatura stabile attraverso un posizionamento e una calibrazione precisi della termocoppia. |
Raggiungi una lavorazione termica precisa e uniforme con i forni ad alta temperatura avanzati di KINTEK! Sfruttando un'eccezionale ricerca e sviluppo e la produzione interna, forniamo a diversi laboratori soluzioni su misura come forni a muffola, tubolari, rotanti, sottovuoto e ad atmosfera, e sistemi CVD/PECVD. La nostra forte capacità di personalizzazione profonda garantisce che i vostri requisiti sperimentali unici siano soddisfatti con affidabilità ed efficienza. Contattateci oggi per migliorare le prestazioni del vostro laboratorio e ottenere supporto esperto!

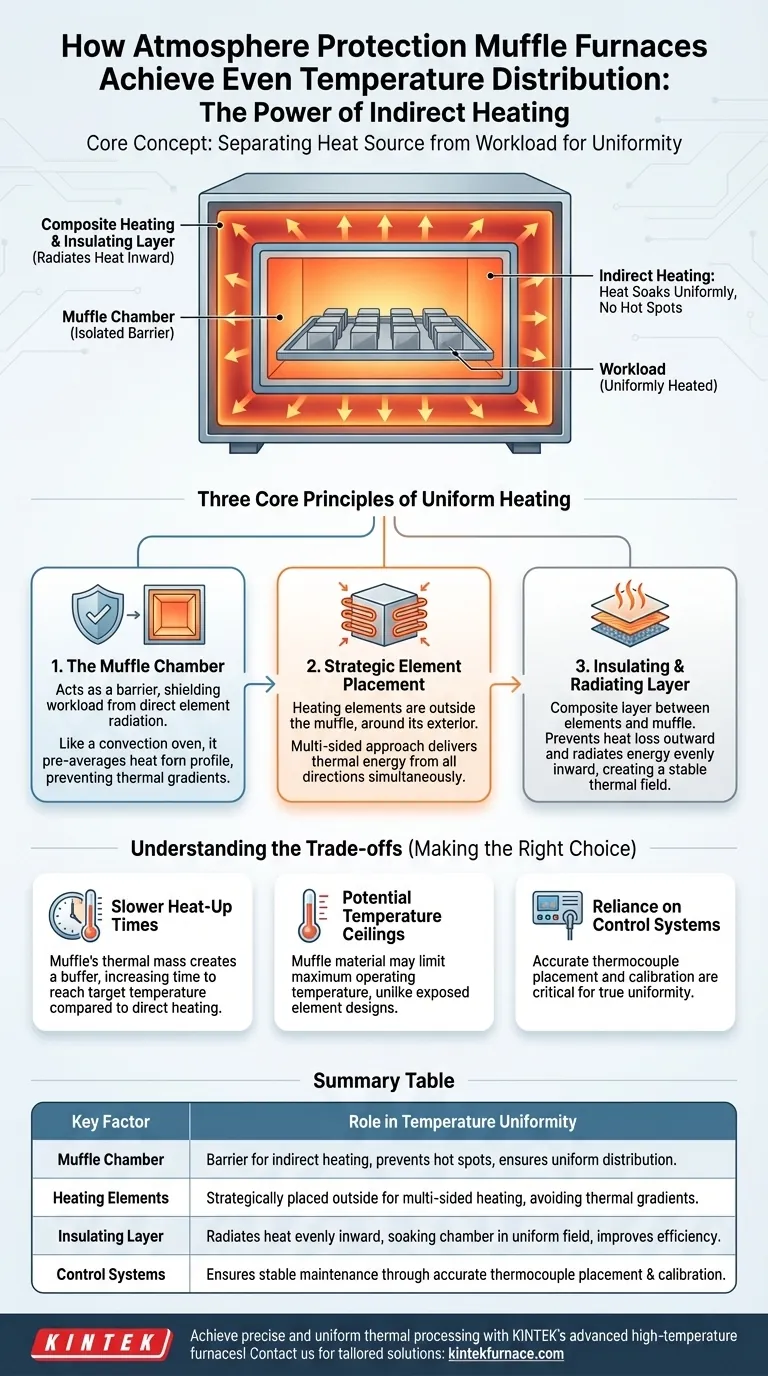

Guida Visiva
