L'intervallo di temperatura di un forno tubolare CVD è fondamentalmente dettato dal materiale del tubo di processo stesso. Per la maggior parte delle applicazioni standard, i tubi di quarzo sono utilizzati per processi fino a circa 1200°C (2192°F). Quando sono richieste temperature più elevate, vengono impiegati tubi di allumina, consentendo al forno di raggiungere in sicurezza fino a 1700°C (3092°F), con alcuni sistemi specializzati che si spingono verso i 1800°C.
La scelta del materiale del tubo non è solo una decisione legata alla temperatura; è un compromesso critico tra prestazioni termiche, inerzia chimica e resistenza allo shock termico. Abbinare il materiale ai parametri specifici del tuo processo è essenziale sia per il successo sperimentale che per la sicurezza operativa.
Una ripartizione dei materiali tubolari comuni
Il tubo di processo è il cuore del forno, creando l'ambiente controllato in cui avviene la deposizione chimica da vapore. La sua capacità di resistere al calore e all'attacco chimico è fondamentale.
Quarzo (Silice Fusa): Lo Standard per ≤1200°C
Il quarzo è il materiale più comune per un'ampia gamma di applicazioni CVD. Offre un'eccellente combinazione di proprietà termiche e alta purezza.
La sua temperatura di lavoro massima è di circa 1200°C. Al di sopra di questo punto, il materiale inizia ad ammorbidirsi (devitrificarsi), compromettendone l'integrità strutturale e potendo causare il cedimento del tubo sotto vuoto o pressione.
Uno dei vantaggi chiave del quarzo è la sua eccellente resistenza allo shock termico. Può sopportare rapidi cambiamenti di temperatura molto meglio delle alternative ceramiche, il che semplifica i protocolli di riscaldamento e raffreddamento.
Allumina (Ossido di Alluminio): La Scelta per i Processi ad Alta Temperatura
Per i processi che richiedono temperature oltre i limiti del quarzo, l'allumina è il materiale di riferimento. È una ceramica robusta capace di un funzionamento stabile.
I tubi di allumina consentono temperature del forno fino a 1700°C e, in alcuni modelli di forni ad alta temperatura, possono essere spinti fino a 1800°C.
Questa capacità ad alta temperatura rende l'allumina essenziale per la crescita di alcuni materiali, come ossidi o nitruri specifici, che richiedono maggiore energia termica.
Comprendere i compromessi
La selezione di un tubo non è semplice come scegliere quello con il più alto valore di temperatura. Devi considerare le implicazioni pratiche per il tuo esperimento specifico.
Shock Termico e Fragilità
Lo svantaggio principale dell'allumina è la sua suscettibilità allo shock termico. A differenza del quarzo, i tubi di allumina possono rompersi se riscaldati o raffreddati troppo rapidamente. Ciò rende necessarie rampe di temperatura più lente e attentamente programmate, il che può aumentare il tempo complessivo del processo.
Compatibilità Chimica e Purezza
Il materiale del tubo deve essere inerte e non reagire con i gas precursori o i sottoprodotti. Sebbene entrambi i materiali siano relativamente inerti, il quarzo è generalmente di purezza superiore, rendendolo preferibile per la crescita di materiali elettronici o ottici sensibili in cui la contaminazione è una preoccupazione importante.
Gestione Precisa della Temperatura
Indipendentemente dal materiale del tubo, raggiungere una temperatura stabile e accurata è fondamentale. I moderni forni tubolari utilizzano controllori PID (Proporzionali-Integrali-Derivativi) avanzati per regolare con precisione la potenza agli elementi riscaldanti. Ciò garantisce che il sistema raggiunga la temperatura impostata e la mantenga con una deviazione minima, il che è vitale per la ripetibilità del processo.
Fare la Scelta Giusta per il Tuo Processo
La tua decisione dovrebbe basarsi su una chiara comprensione delle tue esigenze sperimentali e delle proprietà intrinseche di ciascun materiale.
- Se il tuo processo funziona a o sotto i 1100°C: Il quarzo è quasi sempre la scelta superiore grazie alla sua eccellente resistenza allo shock termico, alta purezza e costo inferiore.
- Se il tuo processo richiede temperature tra 1200°C e 1700°C: L'allumina è la soluzione necessaria, ma devi progettare il tuo processo con cicli di riscaldamento e raffreddamento lenti e controllati.
- Se sei preoccupato per la potenziale contaminazione: Dai priorità a un tubo di quarzo ad alta purezza, a condizione che i tuoi requisiti di temperatura lo consentano.
Abbinando attentamente il materiale del tubo alla temperatura del processo e all'ambiente chimico, garantisci l'integrità e il successo del tuo lavoro.
Tabella riassuntiva:
| Materiale del Tubo | Temperatura Massima | Caratteristiche Chiave |
|---|---|---|
| Quarzo | Fino a 1200°C | Eccellente resistenza allo shock termico, alta purezza, conveniente |
| Allumina | Fino a 1700°C | Capacità ad alta temperatura, fragile, richiede riscaldamento/raffreddamento lento |
Pronto a elevare le capacità del tuo laboratorio con una soluzione personalizzata per forni ad alta temperatura? KINTEK sfrutta un'eccezionale attività di ricerca e sviluppo e la produzione interna per fornire forni avanzati come sistemi a muffola, tubolari, rotanti, a vuoto e atmosfera, e CVD/PECVD. La nostra profonda personalizzazione assicura un preciso allineamento con le tue esigenze sperimentali uniche, offrendo prestazioni e affidabilità superiori. Contattaci oggi per discutere come possiamo supportare i tuoi obiettivi di ricerca e sviluppo!

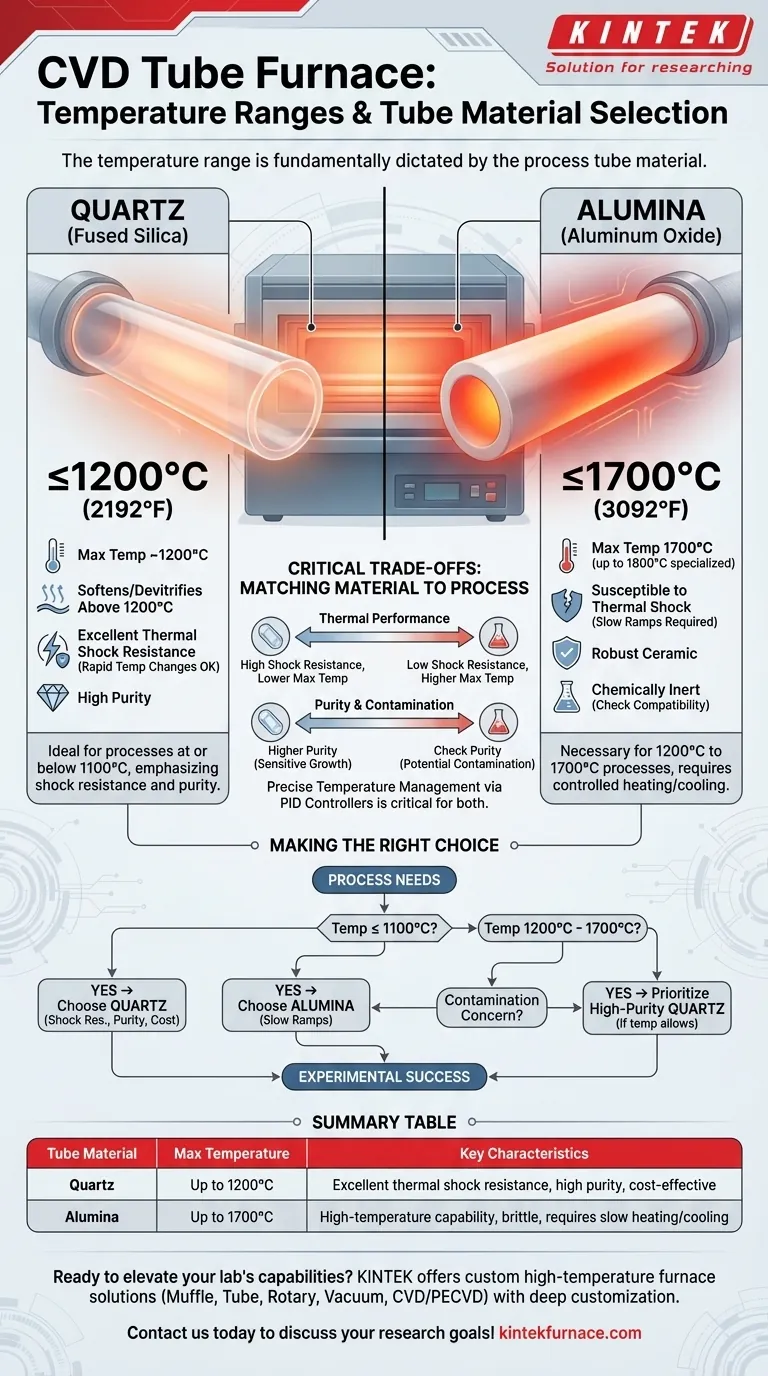

Guida Visiva
