Alla base, un forno a tubo è un dispositivo di riscaldamento ad alta temperatura che elabora i materiali all'interno di un tubo di lavoro cilindrico. Il forno genera calore utilizzando elementi riscaldanti esterni, che irradiano verso l'interno per riscaldare uniformemente il campione contenuto nel tubo. Questo design isola il campione, consentendo un controllo preciso sia della temperatura che dell'ambiente atmosferico.
La funzione primaria di un forno a tubo è quella di fornire un riscaldamento altamente uniforme e stabile in un ambiente controllato. Lo raggiunge trasferendo il calore da una fonte esterna a un campione tenuto all'interno di un tubo di lavoro separato, spesso sigillato, rendendolo ideale per la lavorazione, la sintesi e l'analisi di materiali sensibili.
Come un Forno a Tubo Raggiunge un Riscaldamento Preciso
L'efficacia di un forno a tubo deriva dal suo design semplice ma robusto, che separa la fonte di calore dal materiale in lavorazione. Questa separazione è la chiave della sua precisione e versatilità.
Il Ruolo Centrale del Tubo di Lavoro
Il tubo di lavoro è il cuore del forno. È un tubo cilindrico, tipicamente fatto di quarzo, allumina (corindone) o una lega metallica, in cui vengono inseriti i campioni.
Questo tubo svolge due scopi critici: contiene il campione e consente il controllo dell'atmosfera. Sigillando le estremità con flange specializzate, è possibile creare un vuoto o introdurre gas inerti (come argon o azoto) o gas reattivi.
La Fonte di Riscaldamento e il Trasferimento
La maggior parte dei moderni forni a tubo utilizza elementi riscaldanti a resistenza elettrica che circondano il tubo di lavoro. Quando la corrente li attraversa, si riscaldano e irradiano energia termica.
Questo calore viene trasferito uniformemente alla superficie esterna del tubo di lavoro e poi condotto verso l'interno al campione. Questo metodo di riscaldamento indiretto previene la contaminazione e assicura che il campione sia riscaldato uniformemente da tutti i lati. Alcuni forni su scala industriale possono utilizzare la combustione di combustibile, ma la resistenza elettrica è più comune per gli ambienti di laboratorio.
Controllo del Sistema e Uniformità
Un controller digitale viene utilizzato per impostare la temperatura target e il tasso di riscaldamento. Una termocoppia posizionata vicino al tubo di lavoro misura la temperatura in tempo reale, creando un anello di feedback che consente al controller di regolare con precisione la potenza agli elementi riscaldanti.
Questo controllo automatizzato mantiene una zona termica stabile e uniforme al centro del forno, il che è fondamentale per esperimenti e processi ripetibili.
Principali Variazioni per Applicazioni Specifiche
Sebbene il principio di base sia lo stesso, i forni a tubo sono adattati per compiti altamente specializzati. La configurazione di cui hai bisogno dipende interamente dai tuoi obiettivi di processo.
Forni Standard vs. Rotanti
Un forno a tubo standard, o stazionario, viene utilizzato per la lavorazione di campioni statici, come la ricottura di un wafer o la calcinazione di una polvere in un crogiolo.
Un forno a tubo rotante, al contrario, presenta un tubo montato ad angolo che ruota durante il funzionamento. Ciò è essenziale per la lavorazione continua o quando materiali, come polveri o granuli, devono essere costantemente mescolati per garantire che ogni particella sia esposta al calore e all'atmosfera.
Controllo del Vuoto e dell'Atmosfera
La capacità di controllare l'atmosfera è una delle caratteristiche più potenti di un forno a tubo. Utilizzando flange di tenuta in acciaio inossidabile con O-ring a tenuta d'aria, il tubo di lavoro diventa una camera sigillata.
Una pompa a vuoto può quindi essere utilizzata per evacuare l'aria prima di riempirla con un gas specifico. Questo è cruciale per lavorare con materiali che si ossiderebbero o reagirebbero in modo indesiderato con l'aria ad alte temperature.
Deposizione Chimica da Fase Vapore (CVD)
Un forno CVD è un tipo specializzato di forno a tubo progettato per creare film sottili. In questo processo, i gas precursori fluiscono attraverso il tubo riscaldato.
L'alta temperatura fa sì che i gas reagiscano e depositino un materiale solido su un substrato (come un wafer di silicio) posto all'interno del tubo. Ciò richiede un controllo preciso su temperatura, pressione e portate di gas.
Comprendere i Fattori Critici di Configurazione
Le prestazioni di un forno a tubo dipendono fortemente da una corretta configurazione e manutenzione. Errori in queste aree sono la fonte più comune di problemi.
L'Installazione Corretta è Non Negozialbile
Il tubo di lavoro deve essere installato perfettamente centrato all'interno del forno, assicurando che non tocchi gli elementi riscaldanti, il che potrebbe causarne la rottura.
Quando si installano le flange di tenuta, i componenti devono essere assemblati nell'ordine corretto e le viti serrate uniformemente. Una flangia non sigillata correttamente perderà, vanificando qualsiasi tentativo di controllo dell'atmosfera.
L'Importanza della Calibrazione
La temperatura visualizzata sul controller non è sempre la temperatura esatta all'interno del tubo dove si trova il tuo campione. C'è inevitabilmente una leggera differenza.
Per un lavoro preciso, il forno deve essere calibrato. Ciò comporta il posizionamento di un termometro calibrato e di alta precisione all'interno del tubo di lavoro nella posizione del campione e la regolazione dell'offset del controller del forno per corrispondere alla lettura vera.
Prevenire lo Shock Termico
I tubi di lavoro, specialmente quelli in quarzo o allumina, sono suscettibili allo shock termico. Riscaldarli o raffreddarli troppo rapidamente può causarne la rottura. Seguire sempre i tassi di rampa consigliati dal produttore per garantire la longevità delle apparecchiature.
Fare la Scelta Giusta per il Tuo Processo
La scelta della configurazione del forno deve essere guidata dal tuo obiettivo finale.
- Se il tuo obiettivo principale è il trattamento termico di base o la ricottura: Un forno standard con controllo di temperatura di base è sufficiente.
- Se il tuo obiettivo principale è la lavorazione di materiali sensibili all'aria: Devi utilizzare un sistema di forno dotato di flange di tenuta e un collettore gas/vuoto.
- Se il tuo obiettivo principale è garantire una reazione uniforme delle polveri: Un forno a tubo rotante è l'unico modo per garantire una miscelazione e un'esposizione costanti.
- Se il tuo obiettivo principale è depositare film sottili di alta qualità: È richiesto un sistema CVD dedicato con controllori di flusso di massa e un controllo avanzato della pressione.
Comprendendo questi principi e configurazioni fondamentali, puoi utilizzare efficacemente un forno a tubo per una lavorazione termica precisa e ripetibile.
Tabella riassuntiva:
| Aspetto | Descrizione |
|---|---|
| Funzione Principale | Fornisce riscaldamento uniforme e stabile in un ambiente controllato per la lavorazione dei materiali. |
| Metodo di Riscaldamento | Utilizza elementi esterni a resistenza elettrica per irradiare calore indirettamente ai campioni. |
| Controllo dell'Atmosfera | Consente ambienti a vuoto o a gas tramite tubi di lavoro sigillati per applicazioni sensibili. |
| Applicazioni Chiave | Ricottura, calcinazione, deposizione di film sottili CVD e lavorazione delle polveri. |
| Caratteristiche di Controllo | Controller digitali con termocoppie per la regolazione precisa della temperatura e del tasso di rampa. |
Sblocca la Precisione nel Tuo Laboratorio con i Forni a Tubo KINTEK
Sfruttando un'eccezionale ricerca e sviluppo e la produzione interna, KINTEK fornisce a diversi laboratori soluzioni avanzate per forni ad alta temperatura. La nostra linea di prodotti, inclusi forni a muffola, a tubo, rotanti, forni a vuoto e atmosfera, e sistemi CVD/PECVD, è completata dalla nostra forte capacità di personalizzazione profonda per soddisfare con precisione requisiti sperimentali unici. Sia che tu abbia bisogno di riscaldamento uniforme, controllo dell'atmosfera o configurazioni specializzate per sintesi e analisi, i nostri forni a tubo offrono affidabilità e precisione.
Contattaci oggi stesso per discutere come possiamo personalizzare una soluzione per le tue esigenze specifiche e migliorare l'efficienza del tuo processo termico. Mettiti in contatto ora!

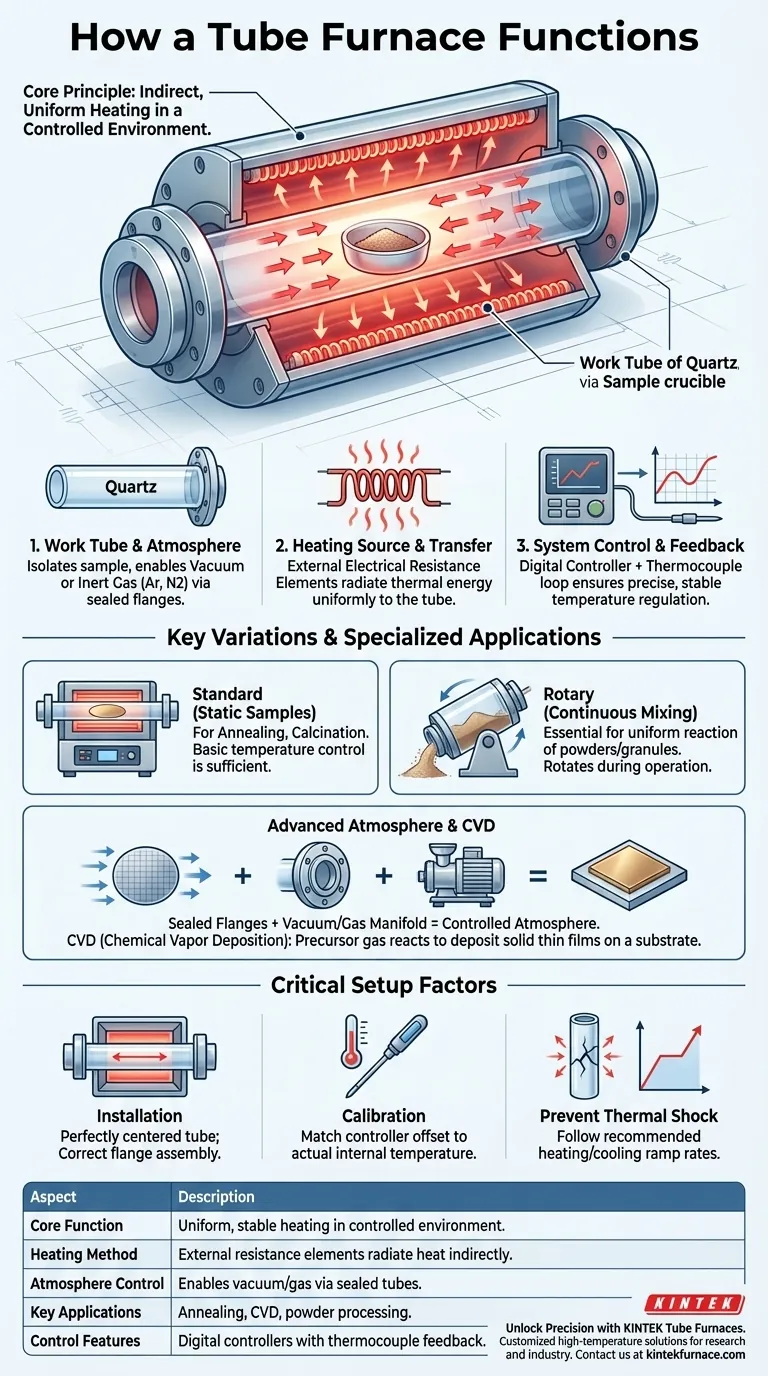

Guida Visiva
