Oltre al tamburo rotante stesso, un forno rotante funzionante è un sistema integrato che dipende da diversi componenti di supporto critici. I componenti più essenziali sono il sistema di bruciatori per la generazione di calore, le apparecchiature di movimentazione dei materiali per l'alimentazione e lo scarico, il sistema di gestione dei gas di scarico per la conformità ambientale e di sicurezza e il sistema di controllo avanzato che automatizza l'intero processo. Senza questi, il forno non può funzionare in modo sicuro, efficiente o legale.
Un forno rotante non è una macchina autonoma, ma il fulcro di un complesso impianto di lavorazione termica. Comprendere le sue apparecchiature di supporto è fondamentale poiché ogni componente influisce direttamente sull'efficienza operativa, sulla qualità del prodotto e sulla conformità normativa.
Il Sistema Meccanico Centrale: Abilitare la Rotazione e il Supporto
La parte più visibile del sistema è il forno rotante, ma il suo funzionamento dipende da una solida base meccanica che ne garantisce stabilità e contenimento.
Camicia del Forno e Refrattario
Il rivestimento del forno (kiln shell) è il cilindro esterno in acciaio. Per proteggerlo dalle temperature interne estreme, è rivestito con un materiale refrattario (mattoni resistenti al calore o materiale colabile). Questo rivestimento è la difesa principale contro i danni termici ed è essenziale per la ritenzione del calore.
Gruppo di Trascinamento e Struttura di Supporto
Il forno è montato su anelli di scorrimento (riding rings), che distribuiscono l'immenso carico su una serie di ruote di supporto (trunnion wheels). Un gruppo di trascinamento elettrico (motore e riduttore) fa ruotare l'intero tamburo a una velocità lenta e precisa, tipicamente tra 0,2 e 5 giri al minuto. I rulli di spinta (thrust rollers) impediscono al forno, leggermente inclinato, di scivolare verso il basso.
Sistemi di Tenuta
Poiché i forni spesso operano in pressione negativa, le tenute del forno (kiln seals) sono fondamentali. Collocate alle estremità di alimentazione e scarico, queste guarnizioni impediscono all'aria fredda di fuoriuscire nel sistema e ai gas caldi di fuoriuscire. Tenute efficaci sono vitali per mantenere l'efficienza termica e controllare l'atmosfera interna.
Il Sistema Termico: Generazione e Gestione del Calore
Lo scopo principale del forno è la lavorazione termica. Ciò richiede un sistema dedicato per generare, controllare e rimuovere il calore.
Bruciatore e Sistema di Combustione
Per i forni a fuoco diretto, il bruciatore è il cuore dell'operazione. Situato all'estremità di scarico, brucia il combustibile per generare il gas ad alta temperatura che scorre attraverso il forno, solitamente in direzione di controflusso rispetto al materiale per la massima efficienza termica.
Sistemi di Raffreddamento del Prodotto
Il materiale in uscita dal forno è estremamente caldo. Spesso vengono utilizzati raffreddatori di prodotto, come un raffreddatore rotativo o a griglia, per portare rapidamente il materiale a una temperatura di manipolazione sicura. Questa fase può essere importante anche per fissare le caratteristiche desiderate del prodotto.
Il Sistema di Flusso dei Materiali: Ingresso e Uscita
Un processo continuo richiede un flusso continuo di materiale dentro, attraverso e fuori dal forno.
Apparecchiature di Alimentazione e Pre-trattamento
Il materiale viene introdotto all'estremità di alimentazione rialzata tramite un sistema di alimentazione, che può includere tramogge, nastri trasportatori e dosatori ponderali per garantire una velocità costante. Per alcuni materiali con elevato contenuto di umidità, potrebbe essere necessario un apparecchio di pre-trattamento come un essiccatore separato prima che il materiale entri nel forno.
Gestione dello Scarico
All'estremità di scarico, un alloggiamento specializzato raccoglie il prodotto finito. Da qui, le attrezzature di movimentazione di massa (bulk material handling equipment), come nastri trasportatori ad alta temperatura o elevatori, trasportano il materiale al sistema di raffreddamento o ai sili di stoccaggio.
Il Sistema Normativo: Garantire Sicurezza e Precisione
Le moderne operazioni dei forni sono regolate da rigide normative ambientali e richiedono un controllo preciso del processo per ottenere risultati coerenti.
Gestione dei Gas di Scarico
Il gas caldo in uscita dal forno contiene polvere (particolato) e potenziali inquinanti. Un sistema di gestione dei gas di scarico è inderogabile per la conformità. Questo include tipicamente un filtro a maniche (baghouse) per catturare la polvere e può anche includere un ossidatore termico per distruggere i composti organici o sistemi di riduzione del NOx.
Controllo di Processo e Automazione
Il "cervello" dell'operazione è il sistema di controllo. Questo sistema utilizza sensori per monitorare parametri chiave come temperatura, pressione e velocità di rotazione. Automatizza le regolazioni del bruciatore, della velocità di alimentazione e della velocità del gruppo di trascinamento per mantenere condizioni ottimali, raccogliere dati e garantire un funzionamento sicuro.
Comprendere i Compromessi
La selezione delle apparecchiature di supporto comporta un bilanciamento tra costi iniziali e prestazioni operative a lungo termine.
Costo del Capitale vs. Efficienza Operativa
I componenti più avanzati, come i bruciatori ad alta efficienza o i sofisticati sistemi di automazione, comportano un costo iniziale più elevato. Tuttavia, in genere producono risparmi significativi a lungo termine grazie alla riduzione del consumo di carburante, alla minore manutenzione e a una qualità del prodotto più costante. Un sistema di tenuta del forno economico, ad esempio, comporterà continue perdite termiche.
Semplicità vs. Capacità
L'aggiunta di sistemi come la riduzione del NOx o i pre-essiccatori aumenta la complessità del sistema e l'onere di manutenzione. Questo compromesso deve essere valutato rispetto alla necessità di soddisfare le normative sulle emissioni o al requisito di lavorare un tipo specifico di materia prima. Le proprietà del tuo materiale - contenuto di umidità, dimensione delle particelle e capacità termica - determineranno quanto debbano essere complessi i tuoi sistemi di supporto.
Assemblare il Tuo Sistema Forno
La configurazione corretta dipende interamente dal tuo obiettivo operativo principale.
- Se la tua priorità è l'efficienza del processo: Investi in tenute ad alte prestazioni, un sofisticato sistema di controllo di processo e un design che massimizzi lo scambio di calore in controflusso.
- Se la tua priorità è la conformità ambientale: Il sistema di gestione dei gas di scarico (filtro a maniche, ossidatore termico) è il tuo investimento più critico e non deve essere compromesso.
- Se la tua priorità è la lavorazione di materiali difficili: Devi dedicare risorse ad apparecchiature robuste di pre-trattamento dell'alimentazione e selezionare un rivestimento refrattario specializzato progettato per la chimica del tuo materiale.
Visualizzando il forno rotante come un sistema completo e integrato, puoi prendere decisioni strategiche che ne garantiranno l'affidabilità e il successo a lungo termine.
Tabella Riassuntiva:
| Categoria di Attrezzature | Componenti Chiave | Funzione Primaria |
|---|---|---|
| Sistema Meccanico | Camicia del forno, refrattario, gruppo di trascinamento, tenute | Abilitare la rotazione, il supporto e il contenimento del calore |
| Sistema Termico | Bruciatore, sistema di combustione, raffreddatori di prodotto | Generare e gestire il calore per la lavorazione |
| Sistema di Flusso dei Materiali | Sistemi di alimentazione, pre-trattamento, gestione dello scarico | Garantire l'ingresso e l'uscita senza interruzioni dei materiali |
| Sistema Normativo | Gestione dei gas di scarico, controllo di processo | Mantenere la sicurezza, la conformità ambientale e la precisione |
Pronto a ottimizzare il tuo sistema forno rotante con soluzioni su misura? KINTEK sfrutta eccezionali capacità di R&S e produzione interna per fornire soluzioni avanzate di forni ad alta temperatura, inclusi forni a muffola, a tubo, rotativi, a vuoto e a atmosfera, e sistemi CVD/PECVD. La nostra forte capacità di personalizzazione profonda assicura che soddisfiamo precisamente le vostre esigenze sperimentali uniche per una maggiore efficienza, sicurezza e conformità. Contattaci oggi stesso per discutere come possiamo supportare le tue esigenze di lavorazione termica!

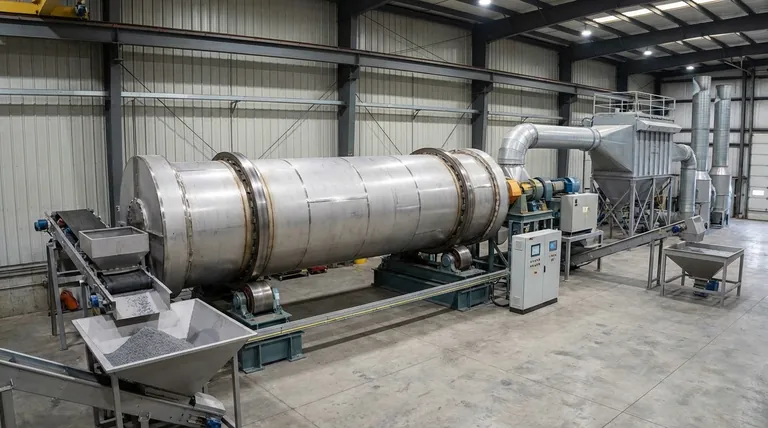

Guida Visiva
