Quali film sottili specifici vengono comunemente depositati utilizzando PECVD nei circuiti integrati? Dielettrici Essenziali per gli IC


Nella fabbricazione di circuiti integrati (IC), la Deposizione Chimica da Fase Vapore Potenziata al Plasma (PECVD) è il metodo standard per depositare due film sottili critici: biossido di silicio (SiO₂) e nitruro di silicio (Si₃N₄). Questi materiali funzionano come isolanti essenziali (dielettrici) che prevengono i cortocircuiti tra gli strati conduttivi e sono utilizzati per costruire componenti fondamentali come i condensatori.

L'intuizione cruciale non è solo quali film vengono depositati, ma perché il PECVD è il metodo scelto. Il suo processo a bassa temperatura è essenziale per depositare questi strati isolanti senza danneggiare la delicata circuiteria multistrato già costruita sul wafer di silicio.

Il Ruolo dei Film Dielettrici in un IC

Per comprendere l'importanza del PECVD, dobbiamo prima comprendere la funzione dei film che crea. Sia il SiO₂ che il Si₃N₄ sono dielettrici, il che significa che non conducono bene l'elettricità.

Dielettrici Inter-Strato e Inter-Metallo (ILD/IMD)

In un moderno microprocessore, milioni di transistor sono collegati tra loro utilizzando una complessa rete di fino a una dozzina o più di strati metallici.

Il biossido di silicio (SiO₂) è il materiale primario utilizzato per riempire gli spazi tra queste linee metalliche, impedendo loro di toccarsi e causare un cortocircuito catastrofico. Agisce come l'isolamento plastico su un fascio di fili.

Passivazione Finale e Protezione

Un circuito integrato è incredibilmente sensibile al mondo esterno. Umidità, ioni mobili (come il sodio) e graffi fisici possono distruggerlo istantaneamente.

Il nitruro di silicio (Si₃N₄) funge da armatura protettiva finale del chip. Viene depositato come uno strato superiore denso e resistente che sigilla ermeticamente il dispositivo, fornendo un'eccellente resistenza all'umidità e alla contaminazione chimica.

Formazione di Condensatori

I condensatori sono componenti fondamentali utilizzati per immagazzinare carica, filtrare segnali e nelle celle di memoria.

Un condensatore può essere formato interponendo un film dielettrico (come SiO₂ o Si₃N₄) tra due strati conduttivi. Il PECVD consente un controllo preciso dello spessore di questo dielettrico, che determina direttamente le prestazioni del condensatore.

Perché il PECVD è il Metodo Preferito

Esistono altri metodi di deposizione, ma il PECVD ha un vantaggio unico che lo rende indispensabile nelle fasi successive della produzione di chip.

Il Vantaggio della Bassa Temperatura

Il beneficio più critico del PECVD è la sua bassa temperatura operativa, tipicamente tra 200°C e 400°C.

Le fasi precedenti di fabbricazione, come la crescita dell'ossido di gate iniziale, possono utilizzare metodi ad alta temperatura (oltre 1000°C). Tuttavia, una volta che gli strati di cablaggio metallico (tipicamente alluminio o rame) sono in posizione, le alte temperature li fonderebbero o li farebbero migrare, distruggendo il circuito.

Il PECVD aggira questo limite di budget termico utilizzando l'energia di un plasma per guidare le reazioni chimiche, piuttosto che un calore elevato.

Copertura Conforme

La superficie di un IC non è piatta; ha una topografia complessa di trincee e mesas. Il PECVD fornisce una buona copertura conforme, il che significa che il film depositato riveste sia le pareti verticali che le superfici orizzontali, garantendo un isolamento completo senza lacune.

Proprietà del Film Sintonizzabili

Regolando i gas precursori, la potenza RF e la pressione all'interno della camera PECVD, gli ingegneri possono regolare finemente le proprietà del film. Possono controllare la sua densità, lo stress interno e la composizione chimica per soddisfare i requisiti specifici di un dato strato.

Comprendere i Compromessi

Il PECVD è una soluzione nata dalla necessità e comporta dei compromessi. Comprendere questi compromessi è fondamentale per apprezzarne il ruolo.

Qualità del Film vs. Metodi Termici

Il prezzo per la deposizione a bassa temperatura è la qualità del film. I film PECVD sono generalmente meno densi e contengono più impurità (come l'idrogeno dai gas precursori) rispetto ai film cresciuti ad alte temperature. Sebbene questa qualità sia sufficiente per l'isolamento inter-strato, non è abbastanza pura per il dielettrico di gate del transistor più critico.

Throughput e Complessità

Il PECVD è un processo basato su wafer singolo e sotto vuoto. I sistemi sono complessi e costosi, e i tassi di deposizione sono più lenti rispetto ad alcuni metodi alternativi, il che può influire sulla produttività complessiva della produzione.

Fare la Scelta Giusta per il Tuo Obiettivo

La scelta tra biossido di silicio PECVD e nitruro di silicio dipende interamente dalla funzione prevista del film all'interno della struttura dell'IC.

  • Se il tuo obiettivo principale è l'isolamento elettrico tra gli strati metallici: il biossido di silicio PECVD è la scelta standard grazie alle sue eccellenti proprietà dielettriche e alla capacità di riempire efficacemente gli spazi.
  • Se il tuo obiettivo principale è la protezione finale del dispositivo (passivazione): il nitruro di silicio PECVD viene utilizzato per la sua densità superiore e le eccezionali prestazioni di barriera contro l'umidità e i contaminanti.

Scegliere la tecnica di deposizione corretta per un materiale e un'applicazione specifici è una pietra miliare dell'ingegneria dei semiconduttori di successo.

Tabella Riepilogativa:

Film Sottile Uso Comune negli IC Proprietà Chiave
Biossido di Silicio (SiO₂) Dielettrico inter-strato, dielettrico per condensatori Isolante elettrico, copertura conforme
Nitruro di Silicio (Si₃N₄) Strato di passivazione finale, dielettrico per condensatori Barriera contro l'umidità, denso e protettivo

Migliora la tua fabbricazione di semiconduttori con le avanzate soluzioni PECVD di KINTEK! Siamo specializzati in sistemi di forni ad alta temperatura, inclusi PECVD, progettati per una deposizione precisa di film sottili. La nostra esperienza in R&D e nella produzione interna garantisce soluzioni personalizzate per le esigenze uniche del tuo laboratorio, offrendo prodotti come i sistemi CVD/PECVD con profonde capacità di personalizzazione. Contattaci oggi per discutere come possiamo migliorare l'efficienza e la qualità della tua produzione di IC!

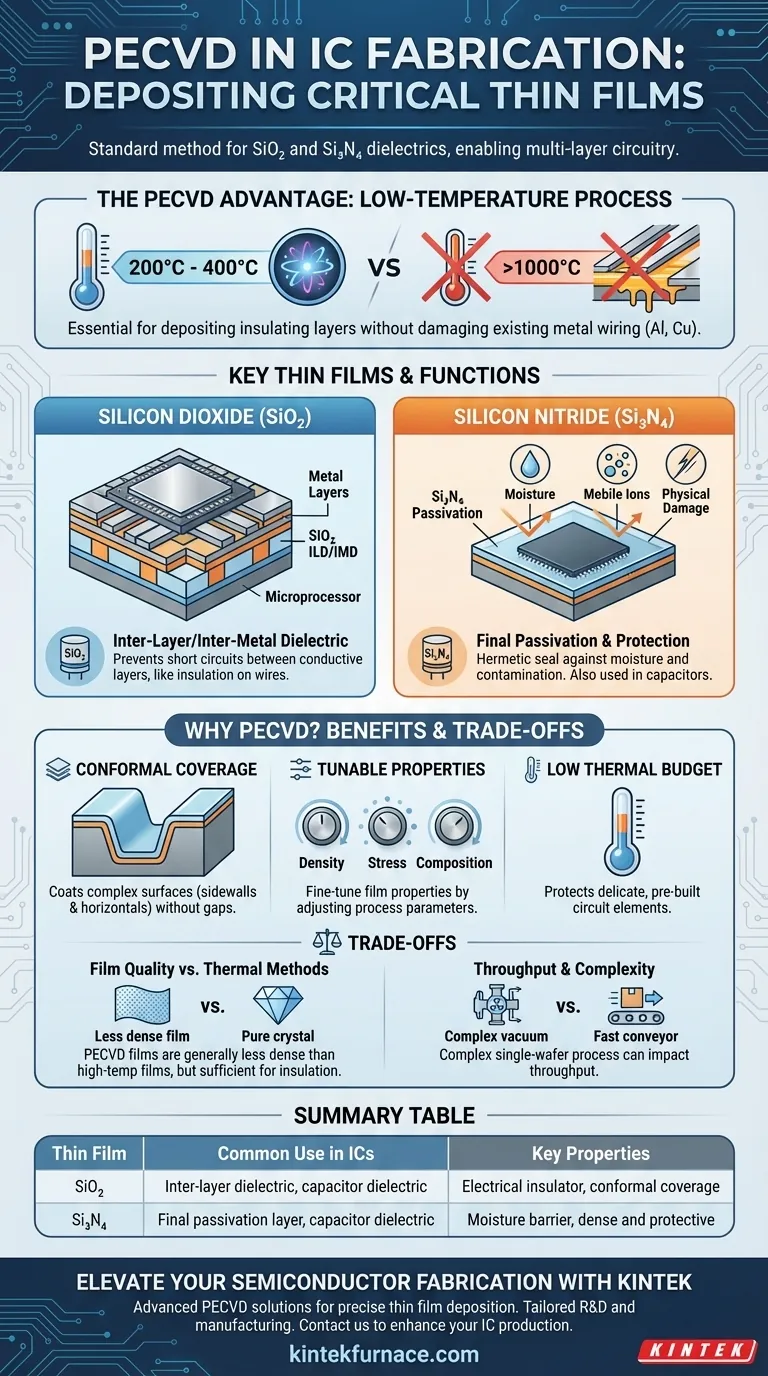

Guida Visiva
