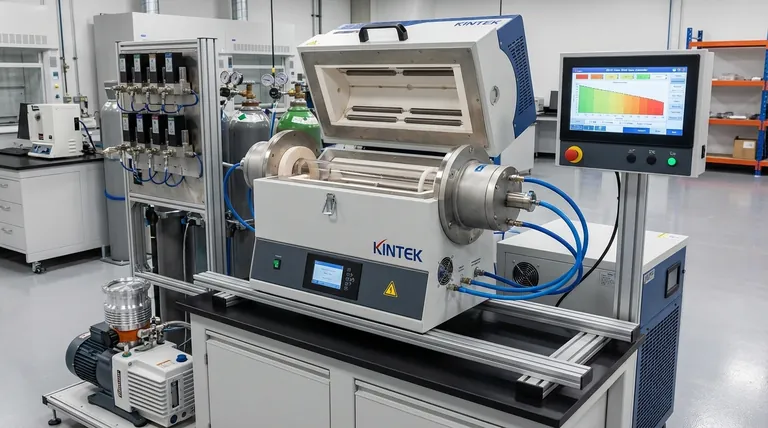

Al di là di una semplice fonte di calore, un moderno forno a tubo può essere configurato con una gamma di funzionalità opzionali che lo trasformano in uno strumento di precisione. Le opzioni più significative consentono il controllo completo dell'atmosfera di processo tramite sistemi a vuoto e capacità di miscelazione dei gas, nonché una gestione termica avanzata mediante tappi terminali raffreddati ad acqua e controllori multizona.
Un forno a tubo standard fornisce calore. Le funzionalità opzionali ti consentono di controllare con precisione l'intero ambiente all'interno del tubo—la sua atmosfera, il profilo di temperatura e la velocità di raffreddamento—trasformando un riscaldatore di base in un sofisticato strumento di lavorazione dei materiali.
Oltre il Riscaldamento: Padroneggiare l'Atmosfera di Processo
Le funzionalità opzionali più trasformative sono quelle che consentono di andare oltre il riscaldamento in aria ambiente. Il controllo dell'ambiente gassoso è fondamentale per prevenire l'ossidazione e consentire un'ampia gamma di processi chimici.
Ottenere Ambienti Inerti o Reattivi
Un sistema di miscelazione e controllo del flusso di gas è un aggiornamento comune e potente. Ciò consente di introdurre un flusso controllato di uno o più gas nel tubo di processo.
Questa funzione è essenziale per creare atmosfere specifiche, come un ambiente inerte utilizzando argon o azoto per proteggere i materiali sensibili dall'ossigeno, o un ambiente riducente utilizzando idrogeno o gas di formazione.
Creare un Vuoto ad Alta Purezza
Per il più alto livello di purezza atmosferica, un sistema a vuoto è indispensabile. Ciò comporta l'aggiunta di flange sigillate, raccordi a tenuta di vuoto e una o più pompe per evacuare l'aria dal tubo di processo prima del riscaldamento o del riempimento con un gas di elevata purezza.
I sistemi ad alte prestazioni possono raggiungere livelli di vuoto fino a 10⁻⁵ torr, il che è fondamentale per applicazioni come il degasaggio dei materiali o alcuni processi di deposizione di film sottili intolleranti ai contaminanti.
Controllo di Precisione sul Profilo Termico
Il controllo della temperatura è il compito principale di un forno, ma le funzionalità opzionali offrono un controllo molto più granulare su come e dove quel calore viene applicato e rimosso.
Controllo della Temperatura Multizona
Mentre un forno standard ha una singola zona riscaldata con un controller, una configurazione multizona opzionale divide la zona calda in diverse sezioni controllabili in modo indipendente (spesso fino a tre).
Ciò consente di creare precisi gradienti di temperatura lungo la lunghezza del tubo. Questa capacità è cruciale per processi avanzati come la deposizione chimica da fase vapore (CVD), dove diverse zone di temperatura guidano diverse fasi di una reazione.
Tappi Terminali Raffreddati ad Acqua
I tappi terminali o le flange raffreddati ad acqua svolgono un duplice scopo critico nei forni con atmosfera controllata.
In primo luogo, mantengono freschi e funzionali i componenti di tenuta, come gli O-ring in gomma, garantendo l'integrità del vuoto o dell'ambiente gassoso a pressione positiva. In secondo luogo, creano un calo di temperatura molto netto alle estremità della zona calda, il che può essere fondamentale per la definizione del processo.
Forni Scorrevole per un Raffreddamento Rapido
Alcuni design presentano un meccanismo scorrevole compatto che consente di spostare il corpo del forno lontano dal tubo di processo. Ciò espone il tubo all'aria ambiente, consentendo un rapido raffreddamento o "tempra" del campione.
Questa funzione migliora drasticamente la produttività del campione e fornisce un modo per "congelare" la struttura di un materiale in un punto specifico del ciclo termico.
Comprendere i Compromessi
L'aggiunta di funzionalità fornisce capacità, ma introduce anche complessità e costi. Una chiara comprensione dei compromessi è essenziale per fare un investimento sensato.
Costo rispetto alla Capacità
Ogni funzione, da una semplice porta del gas a una stazione di pompaggio turbomolecolare ad alto vuoto, aggiunge costi significativi. È fondamentale distinguere tra una funzione "desiderabile" e una essenziale per il tuo processo principale.
Aumento della Complessità e della Manutenzione
Un forno con miscelazione di gas integrata e sistemi a vuoto è uno strumento molto più complesso. Richiede una maggiore formazione dell'utente per funzionare in modo sicuro e corretto, nonché una manutenzione più intensiva per pompe, guarnizioni e linee del gas.
Requisiti di Struttura e Utilità
Le funzionalità avanzate richiedono di più dalla tua struttura. Un sistema di raffreddamento ad acqua richiede una fonte d'acqua affidabile o un refrigeratore dedicato. Le pompe per il vuoto possono richiedere prese di corrente specifiche e uno sfiato di scarico sicuro. I sistemi a gas richiedono uno stoccaggio sicuro delle bombole e un impianto idraulico adeguatamente instradato.
Fare la Scelta Giusta per il Tuo Obiettivo
Scegli le funzionalità non in base a ciò che è disponibile, ma in base a ciò che la tua specifica applicazione richiede.
- Se la tua attenzione principale è la ricottura in atmosfera controllata: Un sistema di flusso di gas con tappi terminali ben sigillati è la tua funzione più critica.
- Se la tua attenzione principale è la sintesi di materiali di elevata purezza (come CVD): Avrai bisogno di una combinazione di un sistema di miscelazione dei gas, un sistema a vuoto e un controllo della temperatura multizona.
- Se la tua attenzione principale è il test di campioni ad alta produttività: Un design del forno scorrevole per un rapido raffreddamento e un software per la registrazione automatica dei dati forniranno il massimo valore.
- Se la tua attenzione principale è il trattamento termico di base all'aria: Un forno standard senza controlli atmosferici può essere perfettamente sufficiente e molto più economico.
In definitiva, la scelta delle opzioni giuste ti consente di costruire uno strumento perfettamente su misura per i tuoi obiettivi scientifici o di produzione.
Tabella Riassuntiva:
| Categoria Funzionalità | Opzioni Chiave | Vantaggi Principali |
|---|---|---|
| Controllo Atmosferico | Miscelazione e Controllo del Flusso di Gas, Sistemi a Vuoto | Previene l'ossidazione, abilita ambienti inerti/reattivi, elevata purezza per processi sensibili |
| Gestione Termica | Controllo Multizona, Tappi Terminali Raffreddati ad Acqua, Forni Scorrevole | Gradienti di temperatura precisi, raffreddamento rapido, protezione delle guarnizioni, miglioramento della produttività |
| Compromessi | Costo, Complessità, Manutenzione, Requisiti Strutturali | Maggiore capacità rispetto a maggiori esigenze di investimento e operative |
