Nella loro essenza, i forni a tubo orizzontale offrono tre vantaggi principali: eccezionale uniformità termica, flessibilità per campioni più grandi o multipli e integrazione semplice con sistemi ad atmosfera controllata. Il loro design, in cui gli elementi riscaldanti circondano il tubo di processo, li rende uno standard per ottenere risultati coerenti e ripetibili in un'ampia gamma di ambienti di laboratorio e di produzione.
La decisione tra le orientazioni del forno riguarda meno quale sia "migliore" e più quale sia ottimale per un compito specifico. I forni a tubo orizzontale sono la scelta definitiva per le applicazioni che privilegiano il riscaldamento radiale uniforme su campioni più grandi e per i flussi di lavoro di lavorazione a lotti ottimizzati.
La base: uniformità termica senza pari
Il vantaggio più significativo di un forno a tubo orizzontale è la sua capacità di fornire un calore eccezionalmente uniforme a un campione. Questo è un risultato diretto del suo design fondamentale.
Come il design orizzontale garantisce l'uniformità
Il campione poggia all'interno di un tubo orizzontale che è tipicamente circondato su tutti i lati da elementi riscaldanti. Questa esposizione a 360 gradi assicura che il calore venga trasferito in modo efficiente e uniforme all'intera circonferenza del campione.
Questa coerenza radiale minimizza i punti caldi o freddi sulla superficie del materiale, il che è fondamentale per processi come la ricottura o la crescita di cristalli in cui i gradienti termici possono rovinare i risultati.
L'impatto sulla consistenza del materiale
Poiché ogni parte del campione lungo la sua sezione trasversale sperimenta la stessa temperatura, le proprietà risultanti del materiale sono più coerenti e ripetibili.
Questa uniformità è cruciale per la ricerca e il controllo qualità, garantendo che le variazioni nei risultati derivino dai parametri sperimentali, piuttosto che da un riscaldamento incoerente all'interno del forno stesso.
Flessibilità in scala e processo
Oltre alle prestazioni termiche, l'orientamento orizzontale offre vantaggi pratici per la manipolazione dei campioni e la progettazione dei processi.
Ospitare campioni più grandi o multipli
I forni orizzontali offrono generalmente un volume di lavoro effettivo maggiore rispetto alle loro controparti verticali. Ciò consente la lavorazione di componenti fisicamente più grandi o, più comunemente, di più campioni più piccoli posizionati in una "barchetta" o vassoio.
Questa capacità li rende molto efficienti per la produzione a lotti in cui la produttività è una considerazione chiave.
Ideale per flussi di lavoro a lotti e continui
Il design è intrinsecamente flessibile per il carico e lo scarico dei campioni. I materiali possono essere facilmente fatti scorrere dentro e fuori, rendendolo adatto sia per operazioni a lotto singolo sia per processi semi-continui in cui il materiale viene spinto attraverso la zona riscaldata.
Controllo di precisione sull'ambiente di processo
La lavorazione moderna dei materiali raramente avviene all'aria ambiente. I forni orizzontali sono facilmente adattabili per creare condizioni atmosferiche altamente specifiche.
Gestione dell'atmosfera: dal vuoto ai gas reattivi
Il semplice tubo lineare è facile da sigillare su entrambe le estremità. Ciò consente l'integrazione di sistemi a vuoto per rimuovere ossigeno o altri contaminanti prima del riscaldamento.
Inoltre, è possibile aggiungere porte per introdurre un flusso di gas inerte (come argon o azoto) o di gas riducenti per creare un ambiente specifico e non ossidante. Controllori di flusso di massa precisi possono gestire queste miscele di gas per condizioni altamente ripetibili.
Comprendere i compromessi
Nessun design è perfetto per ogni applicazione. Per prendere una decisione informata, è necessario essere consapevoli dei compromessi intrinseci della configurazione orizzontale.
Il requisito di ingombro (footprint)
Per loro natura, i forni orizzontali hanno un ingombro fisico maggiore. Richiedono più spazio sul banco o a pavimento rispetto a un forno verticale di volume comparabile, il che può essere un vincolo nei laboratori affollati.
La sfumatura di "uniformità": radiale rispetto a longitudinale
Sebbene l'uniformità radiale (attorno alla circonferenza del tubo) sia eccellente, l'uniformità longitudinale (lungo la lunghezza del tubo) può presentare leggere variazioni. Le estremità del forno saranno naturalmente più fredde rispetto al centro.
Questo è spesso mitigato utilizzando forni multi-zona con controllori indipendenti per diverse sezioni, consentendo di creare un profilo di temperatura piatto su una lunghezza maggiore.
Sfide nella manipolazione dei campioni
Sebbene il caricamento sia flessibile, può essere più difficile posizionare con precisione i campioni rispetto a un forno verticale, dove la gravità può essere un vantaggio. Polveri o fusi, ad esempio, devono essere contenuti in una barchetta e non possono essere lasciati cadere o trattenuti in un crogiolo con la stessa facilità di una configurazione verticale.
Fare la scelta giusta per la tua applicazione
La scelta del forno giusto dipende interamente dai tuoi obiettivi di processo e dai vincoli del materiale.
- Se la tua attenzione principale è la ripetibilità del processo per campioni solidi: La superiore uniformità termica radiale di un forno orizzontale è il suo vantaggio più convincente.
- Se la tua attenzione principale è la lavorazione a lotti ad alta produttività: Il volume maggiore e la facilità di caricamento per più campioni lo rendono una scelta altamente efficiente.
- Se la tua attenzione principale è la flessibilità del processo con atmosfere controllate: Il semplice design del tubo è facilmente adattabile per sistemi a vuoto o a flusso di gas.
- Se la tua attenzione principale è lavorare con polveri, fusi o minimizzare l'ingombro: Valuta attentamente le sfide di manipolazione dei campioni e i requisiti di spazio, poiché un forno verticale potrebbe essere più adatto.
Comprendendo questi principi fondamentali e i compromessi, puoi selezionare con sicurezza la configurazione del forno che meglio si allinea ai tuoi obiettivi di lavorazione dei materiali.
Tabella riassuntiva:
| Vantaggio | Descrizione |
|---|---|
| Uniformità termica | Fornisce un riscaldamento radiale a 360 gradi per risultati coerenti e ripetibili in processi come la ricottura e la crescita di cristalli. |
| Flessibilità | Alloggia campioni più grandi o multipli, ideale per la lavorazione a lotti e i flussi di lavoro ad alta produttività. |
| Controllo dell'atmosfera | Si integra facilmente con sistemi a vuoto e a flusso di gas per una gestione ambientale precisa. |
| Compromessi | Ingombro maggiore, potenziali variazioni di temperatura longitudinali e sfide nella manipolazione dei campioni per polveri o fusi. |
Pronto a migliorare l'efficienza del tuo laboratorio con un forno a tubo orizzontale personalizzato? In KINTEK, sfruttiamo una R&S eccezionale e la produzione interna per fornire soluzioni avanzate di forni ad alta temperatura, su misura per le tue esigenze. La nostra linea di prodotti comprende forni a muffola, a tubo, rotativi, forni a vuoto e ad atmosfera, e sistemi CVD/PECVD, con solide capacità di profonda personalizzazione per soddisfare precisamente le tue esigenze sperimentali uniche. Contattaci oggi stesso per discutere di come possiamo aiutarti a ottenere risultati superiori di lavorazione termica!

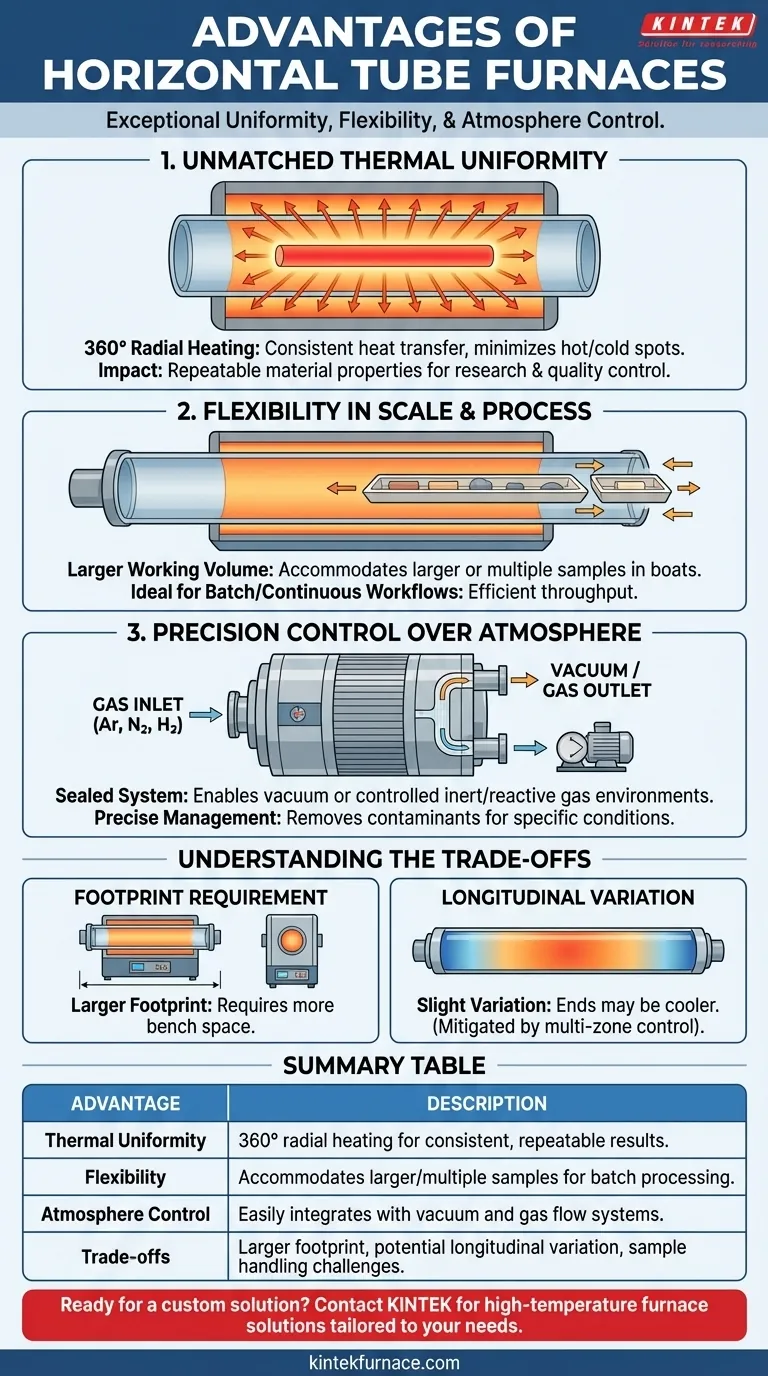

Guida Visiva
