In qualsiasi processo termico ad alta precisione, il controllo è tutto. I forni a tre zone offrono vantaggi significativi rispetto ai design a zona singola fornendo un'uniformità di temperatura di gran lunga superiore, la flessibilità di creare gradienti di temperatura deliberati e un maggiore controllo generale del processo. Questo si ottiene utilizzando due zone terminali indipendenti per compensare la naturale perdita di calore, assicurando che la zona di lavoro centrale mantenga un profilo di temperatura eccezionalmente stabile e uniforme.
La limitazione principale di un forno semplice è la perdita di calore alle estremità, che riduce la zona calda utilizzabile e uniforme. Un forno a tre zone risolve direttamente questo problema utilizzando elementi riscaldanti indipendenti per il centro e per ciascuna estremità, consentendo di creare un'area molto più ampia di temperatura uniforme o di stabilire un gradiente di temperatura preciso e controllato.
Il problema principale che i forni a tre zone risolvono
Per comprendere il valore di un forno a tre zone, è necessario prima comprendere la limitazione intrinseca di un sistema a zona singola.
La limitazione dei forni a zona singola
Un forno standard a zona singola ha un elemento riscaldante e un controller. A causa delle dinamiche termiche, il calore fuoriesce inevitabilmente dalle estremità del tubo del forno.
Ciò si traduce in un profilo di temperatura che è più caldo al centro e diminuisce significativamente verso le estremità. La zona calda veramente uniforme è quindi molto più corta della lunghezza riscaldata del forno, limitando la dimensione del campione o l'efficienza del processo.
Come le tre zone creano un'uniformità superiore

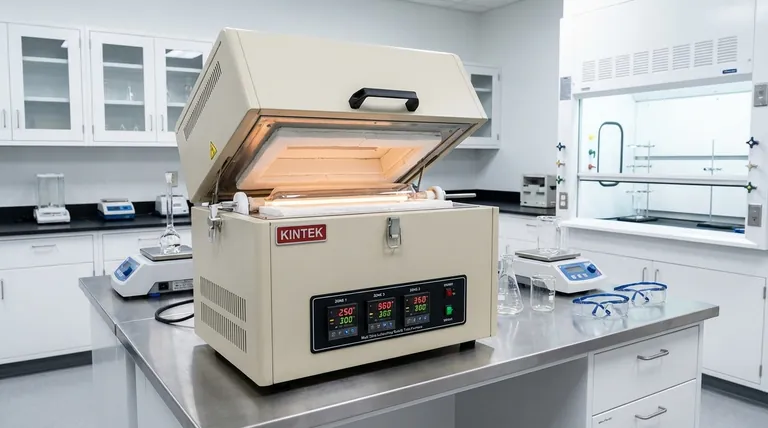

Un forno a tre zone divide l'area riscaldata in una grande zona centrale e due zone terminali più piccole, controllate indipendentemente.
Per ottenere la massima uniformità, tutte e tre le zone sono impostate sulla stessa temperatura target. I controller per le zone terminali, tuttavia, lavoreranno automaticamente di più per compensare la perdita di calore, costruendo efficacemente una "parete termica" che mantiene la zona centrale eccezionalmente stabile e uniforme su una lunghezza molto maggiore.
Il potere dei gradienti di temperatura
Il controllo indipendente sblocca anche la capacità di creare gradienti di temperatura precisi attraverso il campione. È possibile impostare ogni zona su una temperatura diversa.
Questa capacità non è una caratteristica di nicchia; è essenziale per processi avanzati come la Deposizione Chimica da Vapore (CVD), dove sono richiesti profili di temperatura specifici per la crescita del film, o per varie applicazioni di test e ricerca sui materiali.
I benefici tangibili del processo
Questo controllo termico migliorato si traduce direttamente in risultati migliori e più affidabili in laboratorio o sulla linea di produzione.
Sbloccare una maggiore ripetibilità del processo
Minimizzando la deviazione della temperatura attraverso il campione, un forno a tre zone assicura che l'intero processo si svolga nelle condizioni termiche previste. Ciò porta a risultati altamente consistenti e ripetibili da un ciclo all'altro.
Riduzione degli sprechi di materiale e miglioramento della resa
In processi come la ricottura o la produzione di semiconduttori, la temperatura precisa non è negoziabile. Il controllo superiore di un forno a tre zone previene cicli falliti causati da fluttuazioni di temperatura, riducendo gli sprechi di materiale e migliorando la resa complessiva del processo.
Ottenere efficienza attraverso il riscaldamento mirato
In un forno a zona singola che tenta di riscaldare un'ampia area, il centro deve spesso essere "sovrariscaldato" per portare le estremità a una temperatura minima accettabile. Un design a tre zone è più efficiente dal punto di vista energetico perché applica il calore precisamente dove è necessario, evitando questa compensazione dispendiosa.
Comprendere i compromessi
Sebbene potente, un forno a tre zone non è sempre la scelta necessaria. Una valutazione oggettiva richiede il riconoscimento dei suoi compromessi.
Complessità e controllo
La gestione di tre zone indipendenti, anche con moderni controller digitali, aggiunge uno strato di complessità alla configurazione e alla programmazione. Sebbene l'automazione semplifichi questo, è un sistema più intricato di un forno a zona singola.
Considerazioni sui costi
Gli elementi riscaldanti aggiuntivi, le termocoppie e l'hardware di controllo significano che i forni a tre zone hanno un costo iniziale più elevato rispetto alle loro controparti a zona singola. Questo investimento deve essere giustificato dalle esigenze del processo.
Quando un forno a zona singola è la scelta migliore
Se la vostra applicazione prevede piccoli campioni che si adattano comodamente alla zona uniforme limitata di un forno a zona singola, o se l'uniformità assoluta della temperatura non è la variabile più critica, un sistema a zona singola è spesso la soluzione più pratica ed economica.
Fare la scelta giusta per la vostra applicazione
La decisione tra un forno a zona singola e a tre zone dovrebbe essere guidata interamente dalle esigenze del vostro processo specifico.
- Se il vostro obiettivo principale è la massima uniformità di temperatura su un grande campione: Un forno a tre zone è essenziale per creare una zona calda lunga ed eccezionalmente stabile.
- Se il vostro obiettivo principale è creare un gradiente di temperatura specifico (come per la CVD): Un forno a tre zone (o multizona) è l'unica opzione praticabile.
- Se il vostro obiettivo principale è un semplice trattamento termico su piccoli campioni o il costo è il fattore principale: Un forno a zona singola è spesso la scelta più pratica ed economica.
In definitiva, scegliere la giusta configurazione del forno significa abbinare la capacità dello strumento al vostro specifico obiettivo tecnico.
Tabella riassuntiva:
| Vantaggio | Descrizione |
|---|---|
| Uniformità Superiore | Compensa la perdita di calore con zone terminali indipendenti, creando una zona calda più grande e stabile. |
| Gradienti Precisi | Consente di impostare temperature diverse per zona, ideale per CVD e test sui materiali. |
| Controllo Migliorato | Migliora la ripetibilità, riduce gli sprechi e aumenta la resa del processo. |
| Efficienza Energetica | Mira il riscaldamento dove necessario, evitando il surriscaldamento e risparmiando energia. |
