Nella sua essenza, la flessibilità di un forno a tubo verticale deriva dalla sua capacità di essere ampiamente personalizzato e di operare in una vasta gamma di atmosfere controllate. Questa adattabilità gli consente di gestire materiali e processi diversi, dalla sintesi ad alta purezza alla fabbricazione di semiconduttori, adattando precisamente la sua configurazione fisica e l'ambiente interno alla specifica esigenza scientifica o produttiva.
Il vero valore di un forno a tubo verticale risiede non solo nelle sue singole caratteristiche, ma nel modo in cui il suo orientamento verticale si combina con la profonda personalizzazione per consentire processi difficili o inefficienti da eseguire con altri tipi di forni. Comprendere questa sinergia è fondamentale per sfruttarne appieno il potenziale.
I Pilastri Fondamentali della Flessibilità
La reputazione di versatilità di un forno a tubo verticale si basa su due capacità fondamentali: il controllo dell'atmosfera interna e l'adattabilità fisica.
Controllo Atmosferico Senza Paragoni
Un vantaggio primario è la capacità di andare oltre il semplice riscaldamento in aria ambiente. Il sistema è progettato per essere sigillato, consentendo di creare un ambiente interno altamente specifico.
Ciò include l'esecuzione di processi sotto pre-vuoto per rimuovere contaminanti o l'utilizzo di vari gas protettivi e reattivi. Esempi comuni includono gas inerti come azoto (N2) e argon (Ar) per prevenire l'ossidazione, o gas reattivi come idrogeno (H2) per specifici processi di riduzione chimica.
Personalizzazione Fisica Estesa
Questi forni sono raramente uguali per tutti. Sono tipicamente configurati per soddisfare le esigenze di uno specifico processo.
Le principali opzioni di personalizzazione includono il numero di zone di riscaldamento, il materiale del tubo del forno (ad esempio, quarzo per la purezza, allumina per temperature più elevate) e il diametro e la lunghezza del tubo. Ciò assicura che il forno si adatti perfettamente alle dimensioni del campione e al profilo termico richiesto.
Gestione Precisa del Profilo Termico
La flessibilità è priva di significato senza controllo. I forni a tubo verticale utilizzano sistemi di controllo avanzati, spesso con controllori PID (Proporzionale-Integrale-Derivativo), per gestire il ciclo termico con elevata precisione.
Gli utenti possono definire con precisione la velocità di riscaldamento, la temperatura target e il tempo di mantenimento. Questo livello di controllo assicura che i processi termici siano stabili, uniformi e, soprattutto, ripetibili.
Il Vantaggio Strategico del Design Verticale
L'orientamento verticale non è solo una scelta estetica; fornisce chiari vantaggi di processo che ne aumentano la flessibilità.
Sfruttare la Gravità per l'Uniformità
In molti processi, la gravità è uno strumento potente. La configurazione verticale è ideale per applicazioni in cui la gravità aiuta a ottenere risultati uniformi, come alcuni tipi di crescita cristallina o deposizione chimica da fase vapore.
Semplifica anche il caricamento dei campioni per alcuni esperimenti. I campioni possono essere facilmente fatti cadere dall'alto nella zona calda, il che è un requisito per determinati studi di prova dei materiali e di shock termico.
Efficienza Spaziale e Impronta a Terra
Per i laboratori in cui lo spazio a pavimento è prezioso, l'impronta a terra ridotta di un forno verticale rispetto al suo equivalente orizzontale è un vantaggio pratico significativo. Consente capacità avanzate di lavorazione termica senza occupare spazio eccessivo in laboratorio.
Minimizzazione della Contaminazione
Nelle applicazioni ad alta purezza come la produzione di semiconduttori, il design verticale aiuta a ottenere una minima generazione di particelle. Se combinato con sistemi automatici di trasferimento di wafer e boat, crea un ambiente altamente controllato e pulito che aumenta la produttività e la resa.
Comprendere i Compromessi
Sebbene potente, la flessibilità di un forno a tubo verticale comporta complessità e considerazioni intrinseche che devono essere gestite.
Manipolazione e Accessibilità dei Campioni
Caricare i campioni tramite caduta è semplice, ma recuperarli dal fondo di un tubo caldo può essere più complesso che estrarre semplicemente un boat da un forno orizzontale. Ciò richiede spesso pinze speciali o sistemi di sollevamento automatizzati, che possono aumentare i costi e la complessità operativa.
Integrità della Sigillatura e dell'Atmosfera
Ottenere una tenuta perfetta è fondamentale per mantenere il controllo dell'atmosfera. Flange montate in modo improprio o O-ring usurati possono causare perdite, compromettendo l'ambiente di vuoto o di gas protettivo e rovinando un esperimento. Ciò richiede una manutenzione diligente e un'attenta configurazione.
Gradienti Termici
Sebbene i forni verticali forniscano un'eccellente uniformità della temperatura lungo la loro lunghezza, possono esserci ancora gradienti termici all'estremità superiore e inferiore del tubo. Per i processi che richiedono un'uniformità assoluta su tutto il campione, la lunghezza del campione deve essere posizionata attentamente all'interno della "zona piatta" centrale del forno.
Fare la Scelta Giusta per il Tuo Processo
La configurazione ottimale dipende interamente dal tuo obiettivo finale. Abbinando le capacità del forno alle esigenze del tuo processo, puoi sbloccare il suo pieno potenziale.
- Se la tua priorità principale è la sintesi o il ricottura di materiali di elevata purezza: Dai priorità a un tubo in quarzo di elevata purezza e a un robusto sistema di vuoto per garantire un controllo atmosferico completo.
- Se la tua priorità principale è la lavorazione di wafer semiconduttori: Investi in un sistema progettato per una minima generazione di particelle con gestione automatica dei wafer per massimizzare la resa e la purezza.
- Se la tua priorità principale è la ricerca generale con campioni variabili: Seleziona un modello con diametri di tubo facilmente intercambiabili e un ingombro ridotto per massimizzare la versatilità in uno spazio di laboratorio limitato.
- Se la tua priorità principale sono processi come la crescita cristallina: La capacità dell'orientamento verticale di sfruttare la gravità per l'uniformità è la tua caratteristica più critica.
In definitiva, un forno a tubo verticale è uno strumento versatile progettato per essere modellato precisamente sulle esigenze della tua specifica applicazione.
Tabella Riassuntiva:
| Aspetto | Caratteristiche Chiave |
|---|---|
| Controllo Atmosferico | Design sigillato per vuoto, gas inerti (N2, Ar), gas reattivi (H2) |
| Personalizzazione Fisica | Zone di riscaldamento multiple, materiali del tubo (quarzo, allumina), opzioni di diametro/lunghezza |
| Gestione Termica | Controllori PID per velocità di riscaldamento, temperature, tempi di mantenimento precisi |
| Design Verticale | Uniformità assistita dalla gravità, efficienza spaziale, minima contaminazione |
| Applicazioni | Sintesi ad alta purezza, fabbricazione di semiconduttori, crescita cristallina, ricerca |
Pronto a migliorare le capacità del tuo laboratorio con un forno a tubo verticale su misura? In KINTEK, sfruttiamo eccezionali capacità di R&S e produzione interna per fornire soluzioni avanzate per forni ad alta temperatura, inclusi forni a muffola, a tubo, rotativi, a vuoto e con atmosfera controllata, e sistemi CVD/PECVD. Le nostre approfondite capacità di personalizzazione garantiscono che soddisfiamo le tue esigenze sperimentali uniche con precisione. Contattaci oggi per discutere come possiamo ottimizzare i tuoi processi e aumentare l'efficienza!

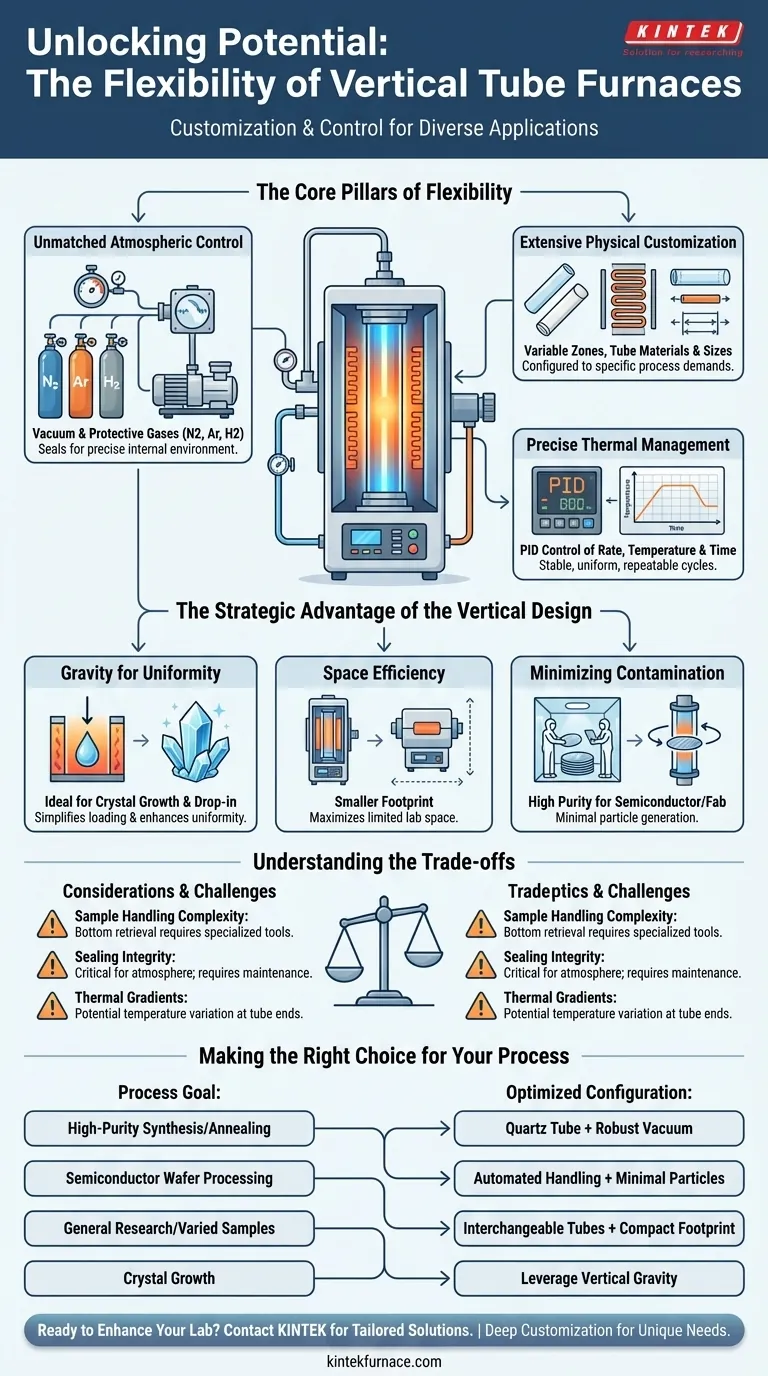

Guida Visiva
