Utilizzare un forno a tubo multi-zona è un processo sistematico incentrato sul controllo e sulla sicurezza. La procedura principale prevede l'accensione del pannello di controllo principale, la programmazione delle impostazioni di temperatura distinte e delle rampe di riscaldamento per ogni singola zona, e quindi l'avvio del programma di riscaldamento automatico per ottenere il gradiente termico desiderato.
Il successo dell'operazione dipende meno dalla sequenza di avvio e più da una preparazione meticolosa. Il corretto posizionamento del forno, l'installazione corretta del tubo e controlli di sicurezza vigili sono i prerequisiti irrinunciabili per ottenere un profilo termico stabile e accurato per il tuo esperimento.
Configurazione Fondamentale: La Checklist Pre-Operativa
Prima di applicare la corrente, una configurazione accurata è fondamentale sia per la sicurezza che per la precisione sperimentale. Affrettare questa fase è una causa comune di danni alle apparecchiature ed esperimenti falliti.
Posizionamento Ambientale
Il forno deve essere situato in un ambiente stabile e controllato. Ciò significa una posizione con buona circolazione dell'aria, priva di vibrazioni fisiche e lontana da gas infiammabili, materiali esplosivi o alte concentrazioni di polvere.
Alimentazione e Messa a Terra
Verifica che la tensione di alimentazione della tua struttura corrisponda ai requisiti del forno. Cosa più importante, assicurati che l'apparecchiatura sia efficacemente messa a terra. Questa è una misura di sicurezza fondamentale per prevenire il rischio di scosse elettriche.
Installazione del Tubo del Forno
La corretta installazione del tubo di processo è vitale. Il tubo deve essere posizionato simmetricamente, centrato orizzontalmente nella cavità del forno.
È fondamentale che non tocchi gli elementi riscaldanti interni, poiché ciò può causare un guasto catastrofico sia del tubo che degli elementi.
Sigillatura delle Flange
Fissare le flange a entrambe le estremità del tubo nella sequenza corretta: inserire il manicotto interno della flangia, seguito dall'anello di tenuta, dall'anello di pressione e infine dal manicotto esterno della flangia.
Stringere le viti uniformemente per evitare che la flangia si inclini, il che comprometterebbe la tenuta. Il tubo dovrebbe essere posizionato con lunghezze uguali che si estendono da entrambe le estremità del forno e dovrebbe essere in grado di ruotare liberamente prima del serraggio finale.
Il Flusso di Lavoro Operativo Principale
Una volta completata la configurazione fondamentale, è possibile procedere con la sequenza operativa.
Fase 1: Accensione e Inizializzazione del Sistema
Premere l'interruttore di alimentazione principale sul pannello di controllo. Il controller si avvierà, visualizzando tipicamente il suo modello, la versione del software e la temperatura ambiente corrente all'interno delle zone del forno.
Fase 2: Programmazione del Profilo Termico
Questo è il passaggio più critico per un forno multi-zona. Impostare la temperatura target e il programma di riscaldamento per ogni zona in modo indipendente, in base alle proprie esigenze sperimentali. Ciò consente di creare un gradiente termico preciso lungo la lunghezza del tubo.
Fase 3: Avvio e Monitoraggio del Ciclo di Riscaldamento
Con i programmi impostati, accendere il sistema di riscaldamento. Il controller avvierà il programma automatico, spesso indicato da una curva di riscaldamento rossa che appare sul display. È essenziale monitorare il processo per assicurarsi che le temperature stiano procedendo come previsto.
Fase 4: Raggiungimento della Fase di Isolamento
Dopo aver raggiunto le temperature target specificate, il sistema entra nella fase di isolamento o "mantenimento". Durante questa fase, il controller regola attivamente la potenza di riscaldamento per mantenere una temperatura stabile per la durata programmata.
Fase 5: Raffreddamento Controllato
Una volta completato l'esperimento o il tempo di isolamento, spegnere il sistema di riscaldamento. Lasciare che il forno si raffreddi naturalmente e gradualmente a temperatura ambiente. Non tentare di forzare un raffreddamento rapido a meno che la procedura non lo richieda esplicitamente.
Comprendere i Rischi e le Misure di Sicurezza Critiche
L'utilizzo di apparecchiature ad alta temperatura comporta rischi intrinseci. Riconoscerli e mitigarli è il segno distintivo di un operatore professionale.
Il Pericolo dello Shock Termico
Sbalzi di temperatura rapidi possono causare crepe o rotture nei tubi del forno in ceramica o quarzo. Il raffreddamento naturale e graduale è la procedura più sicura per prevenire lo shock termico e prolungare la vita dei vostri materiali di consumo.
Flusso di Gas e Controllo dell'Atmosfera
Se il vostro processo utilizza un'atmosfera controllata, è necessario monitorare costantemente le portate di gas e controllare tutte le connessioni per eventuali perdite. Una tenuta compromessa può rovinare un esperimento e, con certi gas, creare un significativo rischio per la sicurezza.
Rispetto dei Limiti di Temperatura
Non tentare mai di far funzionare il forno oltre la sua temperatura massima nominale. In questo modo si ridurrà drasticamente la durata degli elementi riscaldanti e si potranno causare danni permanenti all'isolamento del forno.
Dispositivi di Protezione Individuale (DPI)
Indossare sempre i dispositivi di protezione individuale appropriati. Ciò include guanti resistenti alle alte temperature e indumenti protettivi per prevenire gravi ustioni quando si maneggiano componenti vicino al forno.
Scegliere la Soluzione Giusta per il Tuo Obiettivo
La tua procedura specifica dovrebbe essere adattata al tuo obiettivo sperimentale.
- Se il tuo obiettivo principale è la sintesi di materiali con un gradiente preciso: Presta un'attenzione meticolosa alla programmazione indipendente di ogni zona per creare l'esatta pendenza termica richiesta per il tuo processo.
- Se il tuo obiettivo principale è la ricottura o il trattamento termico: Dai priorità alla programmazione di una temperatura stabile e uniforme in tutte le zone rilevanti e a un tempo di isolamento (mantenimento) sufficiente per l'uniformità termica.
- Se il tuo obiettivo principale è la sicurezza e la ripetibilità: Rendi la checklist pre-operativa, in particolare l'installazione simmetrica del tubo e la corretta messa a terra, una parte obbligatoria e documentata della tua procedura operativa standard.
Trattando l'operazione come un processo completo, dalla configurazione ambientale al raffreddamento finale, garantisci la sicurezza, la longevità e la precisione della tua attrezzatura.
Tabella riassuntiva:
| Fase | Azione Chiave | Scopo |
|---|---|---|
| 1 | Accensione e inizializzazione del sistema | Avviare il pannello di controllo per l'operazione |
| 2 | Programmare il profilo termico per zona | Impostare temperature e rampe precise per i gradienti |
| 3 | Avviare e monitorare il ciclo di riscaldamento | Avviare il programma automatico e monitorare l'avanzamento |
| 4 | Raggiungere la fase di isolamento | Mantenere una temperatura stabile per la durata impostata |
| 5 | Consentire un raffreddamento controllato | Prevenire lo shock termico con un raffreddamento graduale |
Hai bisogno di un forno ad alta temperatura affidabile per il tuo laboratorio? KINTEK sfrutta un'eccezionale R&S e la produzione interna per fornire soluzioni avanzate come forni a tubo, forni a muffola, forni rotanti, forni a vuoto e atmosfera e sistemi CVD/PECVD. Con forti capacità di personalizzazione profonda, soddisfiamo con precisione le tue esigenze sperimentali uniche. Contattaci oggi stesso per migliorare l'efficienza e la sicurezza del tuo laboratorio!

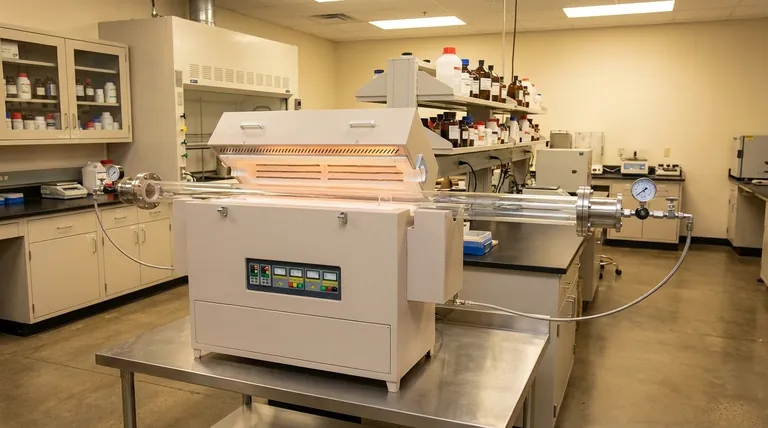

Guida Visiva
