La corretta messa a terra di una termocoppia è essenziale per garantire misurazioni della temperatura accurate e affidabili. Questa pratica minimizza l'impatto delle interferenze elettriche, o "rumore", che possono corrompere il segnale di tensione molto piccolo della termocoppia e portare a errori significativi, in particolare in ambienti industriali elettricamente rumorosi come quelli con forni.
La guaina metallica di una termocoppia agisce come un'antenna, raccogliendo il rumore elettrico disperso. La messa a terra fornisce un percorso sicuro e a bassa resistenza affinché questo rumore si scarichi, impedendo che distorca il segnale di temperatura sensibile e garantendo che la lettura della tua misurazione sia accurata.
La radice del problema: il rumore elettrico
Per capire perché la messa a terra è critica, devi prima comprendere l'ambiente in cui operano le termocoppie e la natura del loro segnale.
Cos'è il rumore elettrico?
Il rumore elettrico, l'interferenza elettromagnetica (EMI) o l'interferenza a radiofrequenza (RFI), è energia elettrica indesiderata. È generato da linee elettriche vicine, motori, riscaldatori, relè e altre apparecchiature industriali.
Questa energia ambientale può essere "indotta" su qualsiasi materiale conduttivo, proprio come un'antenna radio concentra un segnale.
Perché le termocoppie sono vulnerabili
Una termocoppia funziona generando una piccola tensione—misurata in millivolt (mV)—che corrisponde a una temperatura specifica. Questo segnale è intrinsecamente debole e a bassa energia.
Quando il rumore elettrico induce una tensione sul cablaggio della termocoppia, questa tensione di rumore può essere simile in magnitudine al segnale di temperatura effettivo. Lo strumento di misura vede la combinazione dei due, portando a una lettura di temperatura falsa e spesso fluttuante.
Come la messa a terra crea un segnale pulito
La messa a terra è la soluzione attiva per proteggere il segnale vulnerabile della termocoppia dagli effetti dirompenti del rumore elettrico.
La guaina come "antenna"
La maggior parte delle termocoppie industriali sono alloggiate in un tubo metallico o "guaina" per protezione. Sebbene fisicamente robusta, questa guaina conduttiva serve come un'eccellente antenna per raccogliere il rumore elettrico ambientale in un impianto.
Creare un percorso di minima resistenza
La messa a terra implica il collegamento di questa guaina metallica a una messa a terra nota. Ciò crea un percorso dedicato a bassa resistenza per eventuali correnti di rumore indotte.
Invece di percorrere i fili della termocoppia e interferire con il segnale di misurazione, l'energia del rumore fluisce innocuamente a terra. Questo processo è spesso chiamato "drenaggio dello schermo" o "drenaggio del rumore".
Il risultato: una lettura accurata
Con il rumore elettrico deviato a terra, lo strumento di misura riceve un segnale in millivolt pulito e stabile che rappresenta accuratamente la vera temperatura. Ciò è particolarmente critico nelle applicazioni ad alta temperatura, come i forni, dove potenti elementi riscaldanti generano significative interferenze elettriche.
Comprendere i compromessi e gli errori comuni
Sebbene la messa a terra sia uno strumento potente, un'implementazione impropria può creare nuovi problemi. Il problema più comune è il loop di terra.
Il pericolo dei loop di terra
Un loop di terra si verifica quando un circuito di misurazione è collegato alla messa a terra in due o più punti diversi. Piccole differenze di potenziale di terra tra questi due punti possono causare il passaggio di una corrente attraverso i fili della termocoppia.
Questa corrente fornisce un'altra fonte di errore, vanificando lo scopo della messa a terra. La regola cardinale è di mettere a terra il circuito della termocoppia in un unico punto.
Scegliere il giusto tipo di termocoppia
Le termocoppie sono disponibili in tre tipi di giunzione comuni, ognuno con diverse implicazioni di messa a terra:
- Messa a terra: La giunzione della termocoppia è saldata direttamente all'interno della guaina protettiva. Ciò fornisce un tempo di risposta molto rapido ma rende il sistema intrinsecamente suscettibile ai loop di terra se non installato con attenzione.
- Non messa a terra: La giunzione è isolata dalla guaina. Ciò fornisce una buona protezione dal rumore e previene i loop di terra, ma ha un tempo di risposta più lento. È comunque possibile mettere a terra la guaina esternamente per la schermatura dal rumore.
- Esposta: La giunzione è completamente all'esterno della guaina. Ciò offre la risposta più rapida ma nessuna protezione ed è inadatta per ambienti industriali rumorosi.
Fare la scelta giusta per la tua applicazione
Usa queste indicazioni per determinare la tua strategia di messa a terra.
- Se il tuo obiettivo principale è la massima immunità al rumore in un sistema controllato: Usa una termocoppia con giunzione a terra e assicurati che sia l'unico punto di terra nell'intero loop di misurazione, dal sensore al controllore.
- Se il tuo obiettivo principale è prevenire i loop di terra in un sistema complesso: Usa una termocoppia non messa a terra. Puoi (e dovresti) comunque collegare la guaina esterna a terra per scaricare il rumore, ma l'isolamento interno impedisce che le differenze di potenziale di terra influenzino il segnale.
- Se riscontri letture irregolari: Controlla immediatamente il tuo sistema per i loop di terra. Scollega le messe a terra una per una per trovare la fonte del problema e ristabilisci una singola connessione a terra di alta qualità.
Implementando una strategia di messa a terra deliberata, a punto singolo, garantisci l'integrità della tua misurazione e l'affidabilità del tuo processo.
Tabella riassuntiva:
| Aspetto | Informazioni chiave |
|---|---|
| Scopo | Minimizza le interferenze del rumore elettrico per letture accurate della temperatura |
| Come funziona | La messa a terra scarica il rumore attraverso un percorso a bassa resistenza, proteggendo il debole segnale della termocoppia |
| Problemi comuni | I loop di terra dovuti a più punti di messa a terra possono causare errori di misurazione |
| Tipi di termocoppie | Messa a terra (risposta rapida, soggetta a loop), Non messa a terra (buona protezione dal rumore), Esposta (rapida, nessuna protezione) |
| Migliori pratiche | Utilizzare la messa a terra a punto singolo; scegliere il tipo in base alle esigenze di immunità al rumore vs. tempo di risposta |
Assicura un controllo preciso della temperatura nel tuo laboratorio con le soluzioni avanzate per forni di KINTEK! Sfruttando un'eccezionale ricerca e sviluppo e la produzione interna, forniamo forni ad alta temperatura come Forni a Muffola, Tubo, Rotanti, Sotto Vuoto e Atmosfera, e Sistemi CVD/PECVD, tutti con una profonda personalizzazione per soddisfare le tue esigenze uniche. La corretta messa a terra della termocoppia è fondamentale per l'accuratezza—lasciati aiutare a ottimizzare la tua configurazione. Contattaci oggi per supporto esperto e attrezzature affidabili!

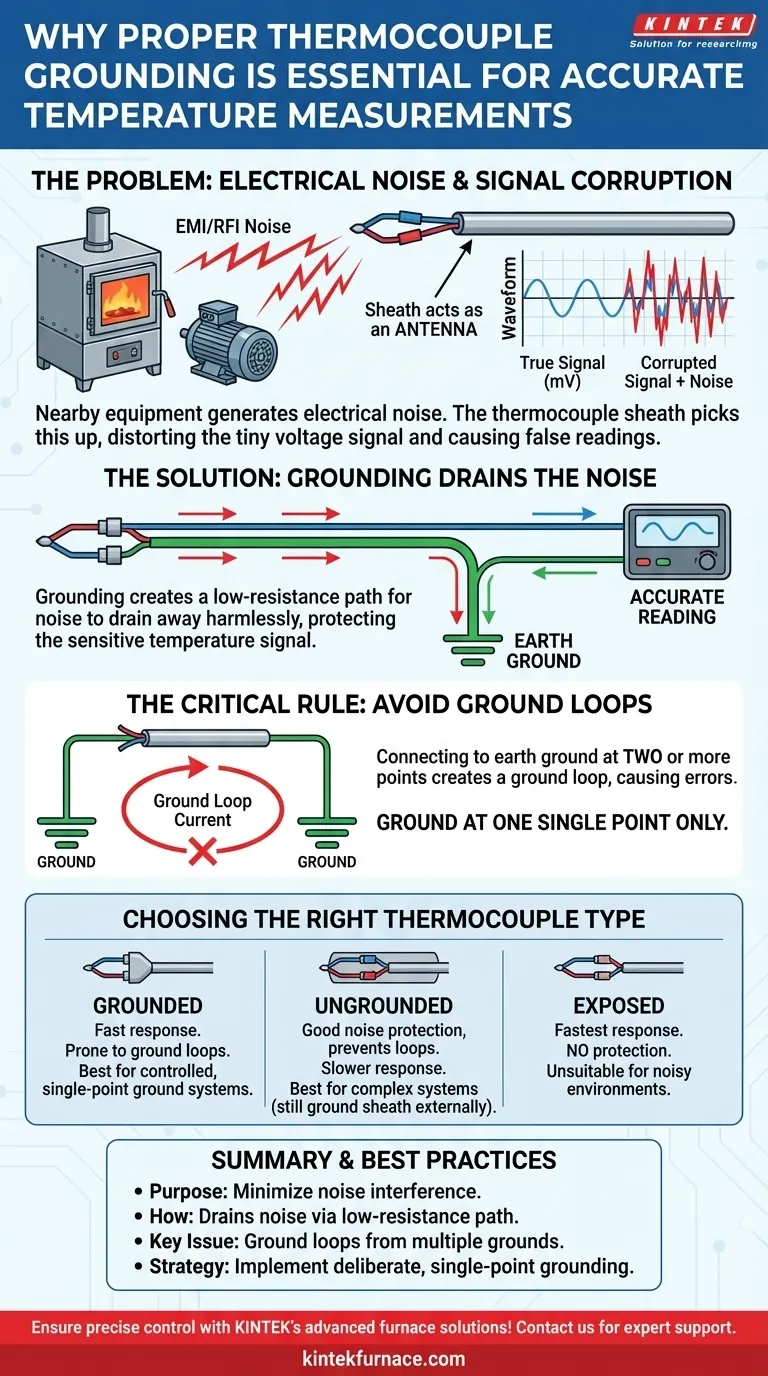

Guida Visiva
