In condizioni ideali, un elemento riscaldante a infrarossi al quarzo può raggiungere una temperatura di esercizio fino a 2.400°C (4.352°F). Questa temperatura, tuttavia, si applica all'intero gruppo riscaldante e dipende fortemente dai componenti interni e dall'ambiente operativo.
L'intuizione critica è che la temperatura del "riscaldatore al quarzo" non è limitata dal quarzo stesso, ma dal filamento di tungsteno all'interno e dalla sua protezione dall'ossigeno. Il tubo di quarzo funge da involucro protettivo e trasparente, consentendo alte temperature in aria aperta che altrimenti richiederebbero il vuoto.
Come funzionano realmente i riscaldatori al quarzo
Per comprendere i limiti di temperatura, è necessario prima capire che il quarzo non è la fonte di calore. È un componente critico che consente alla vera fonte di calore di funzionare efficacemente.
Il tubo di quarzo è un involucro
Il "quarzo" in un riscaldatore al quarzo si riferisce a un tubo realizzato in quarzo fuso ad alta purezza. Questo materiale è scelto perché è altamente trasparente alla radiazione infrarossa e ha un'eccellente resistenza agli shock termici, il che significa che può sopportare rapidi cambiamenti di temperatura senza rompersi.
La vera fonte di calore: un filamento di tungsteno

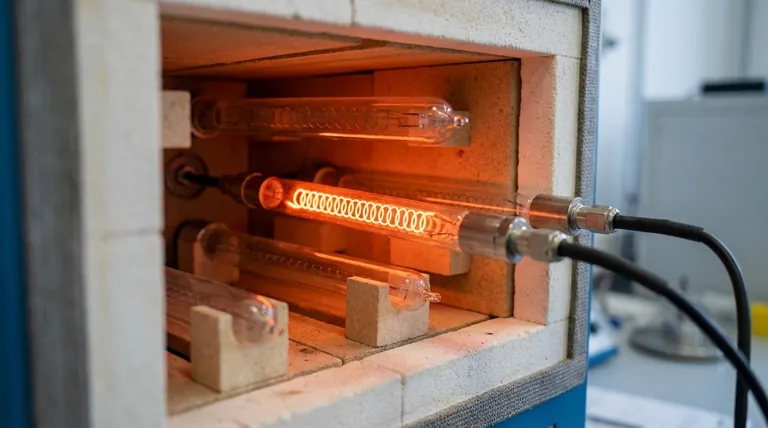

All'interno del tubo di quarzo c'è un filamento a spirale, tipicamente realizzato in tungsteno o in una lega di tungsteno. Quando la corrente elettrica passa attraverso questo filamento, la sua resistenza lo fa brillare intensamente, emettendo una potente energia a infrarossi a onde corte.
Il ruolo del gas inerte
Il tubo di quarzo è sigillato e riempito con un gas inerte, spesso con una piccola quantità di un gas alogeno come bromo o iodio. Ciò impedisce al filamento di tungsteno caldo di ossidarsi (bruciarsi) quando esposto all'aria e gli consente di funzionare a temperature molto più elevate per una maggiore durata.
Perché l'ambiente operativo è fondamentale
La temperatura massima di qualsiasi elemento riscaldante è dettata dalle sue proprietà materiali e dalla sua interazione con l'ambiente circostante. L'assemblaggio del riscaldatore al quarzo è una soluzione intelligente a questo problema fondamentale.
Il problema dell'ossidazione
La maggior parte dei metalli, incluso il tungsteno, si ossida rapidamente a temperature estreme. Un filamento di tungsteno nudo che opera in aria aperta si brucerebbe quasi istantaneamente. Questo è il motivo per cui le temperature più elevate per il tungsteno si ottengono solo nel vuoto, dove non c'è ossigeno.
Riscaldatori al quarzo: un "vuoto in una bottiglia"
Una lampada al quarzo crea efficacemente un ambiente autonomo e protetto per il filamento. Ciò gli consente di raggiungere temperature incredibilmente elevate mentre il riscaldatore stesso opera in condizioni atmosferiche normali o dove è presente il movimento dell'aria.
Il limite pratico di 2.400°C
Il massimo indicato di 2.400°C è il limite di lavoro pratico per l'intero gruppo riscaldante al quarzo. Questo tiene conto della temperatura del filamento, dei limiti termici del tubo di quarzo e dell'integrità delle guarnizioni dove vengono effettuati i collegamenti elettrici.
Comprendere i compromessi
La scelta di una tecnologia di riscaldamento comporta sempre il bilanciamento tra prestazioni, costi ed esigenze ambientali.
Vantaggio: calore rapido e reattivo
I riscaldatori al quarzo forniscono calore quasi istantaneo. Poiché emettono principalmente energia a infrarossi a onde corte, sono eccellenti per i processi che richiedono cicli rapidi di riscaldamento e raffreddamento. Trasferiscono energia direttamente al materiale bersaglio con elevata efficienza.
Vantaggio: versatilità ambientale
Il vantaggio principale di un riscaldatore al quarzo è la sua capacità di fornire temperature estremamente elevate senza la necessità di una complessa camera a vuoto. Ciò lo rende ideale per forni industriali, processi di essiccazione e produzione di semiconduttori dove è necessario il riscaldamento in aria aperta.
Limitazione: soffitto di temperatura assoluto
Sebbene 2.400°C sia estremamente caldo, non è il limite assoluto per il riscaldamento. Se un processo richiede temperature prossime al punto di fusione del tungsteno (3.400°C), un riscaldatore al quarzo è insufficiente. Tali applicazioni richiedono un sistema specializzato che utilizzi un elemento di tungsteno nudo all'interno di un ambiente a vuoto attentamente controllato.
Fare la scelta giusta per il tuo obiettivo
I requisiti specifici della tua applicazione determineranno se un riscaldatore al quarzo è la soluzione corretta.
- Se la tua priorità è il riscaldamento rapido e ad alta intensità in un ambiente ad aria aperta o senza vuoto: Un riscaldatore a infrarossi al quarzo è la scelta definitiva, che fornisce temperature fino a 2.400°C.
- Se la tua priorità è raggiungere le temperature più alte possibili (superiori a 2.400°C): Devi utilizzare un sistema con un elemento di tungsteno nudo che opera all'interno di un'atmosfera di alto vuoto o di gas inerte puro controllata.
In definitiva, comprendere la funzione di ciascun componente ti consente di selezionare lo strumento giusto per la tua specifica sfida di lavorazione termica.
Tabella riassuntiva:
| Componente | Ruolo e limite di temperatura |
|---|---|
| Filamento di tungsteno | La vera fonte di calore; può raggiungere circa 2400°C se protetto dall'ossigeno. |
| Tubo di quarzo | Involucro protettivo; trasparente agli IR, fornisce resistenza agli shock termici. |
| Riempimento di gas inerte | Previene l'ossidazione del filamento, consentendo il funzionamento ad alta temperatura all'aria. |
| Limite pratico | 2400°C (4352°F) per l'intero gruppo in ambienti standard. |
