Questo specifico forno tubolare a due zone di riscaldamento opera fino a 1100°C con un tubo di quarzo ad alta purezza (diametro 50 mm, lunghezza 1200 mm). La sua caratteristica principale sono due zone di riscaldamento indipendenti da 200 mm all'interno di una camera da 440 mm, controllate da un touch screen LCD programmabile. Richiede un alimentatore da 2,5 kW, 220 V e utilizza flange per vuoto in acciaio inossidabile per la sigillatura, consentendo un controllo preciso dell'atmosfera.
Il valore fondamentale di un forno a due zone non riguarda solo il raggiungimento di una temperatura; riguarda il controllo del profilo di temperatura sul tuo campione, permettendoti di creare un gradiente preciso o di estendere l'area di calore uniforme.
Analisi delle Specifiche Principali
Per determinare se questo forno soddisfa le tue esigenze, dobbiamo esaminare le sue specifiche in tre aree chiave: le sue dimensioni fisiche, le capacità termiche e il sistema di controllo.
Dimensioni del Tubo e della Camera del Forno
Il forno è costruito attorno a un tubo di quarzo ad alta purezza con un diametro interno di 50 mm e una lunghezza totale di 1200 mm. Questo materiale è eccellente per la sua stabilità termica e inerzia chimica alle alte temperature.
La lunghezza totale della camera del forno è di 440 mm. Questa è la sezione isolata e chiusa del forno che ospita gli elementi riscaldanti.
Prestazioni Termiche e Zonizzazione
Questo modello è dotato di due zone di riscaldamento indipendenti, ciascuna lunga 200 mm. Questa configurazione a doppia zona è la caratteristica più critica del forno, che consente un'elaborazione termica avanzata.
La sua temperatura operativa massima è di 1100°C. Questo lo rende adatto per una vasta gamma di applicazioni come ricottura, sinterizzazione e sintesi di materiali, ma non per ceramiche ad altissima temperatura o alcuni trattamenti metallici.
Il forno mantiene un'accuratezza di controllo della temperatura di ±1°C, garantendo alta precisione e ripetibilità per esperimenti sensibili.
Sistema di Controllo e Sigillatura
La temperatura è gestita da un controllore programmabile a 30 o 50 segmenti accessibile tramite un touch screen LCD HD. Questo ti consente di progettare cicli di riscaldamento e raffreddamento complessi con rampe e soste multiple.
Le estremità del tubo sono sigillate con flange per vuoto in acciaio inossidabile 304. Questo è essenziale per processi che richiedono un'atmosfera di gas inerte o un vuoto per prevenire ossidazione o contaminazione.
Infine, funziona con un alimentatore standard AC 220V 50/60Hz, consumando 2,5 kW di potenza.
Il Vantaggio Principale: Perché Due Zone Sono Meglio di Una
Un forno a zona singola è un semplice cavallo di battaglia per creare una temperatura uniforme. Un forno a doppia zona, tuttavia, offre un livello di controllo che sblocca processi più sofisticati.
Caso d'Uso 1: Creazione di un Gradiente di Temperatura
Impostando le due zone a temperature diverse, puoi creare una pendenza di temperatura controllata e stabile lungo la lunghezza del tubo. Questo è fondamentale per processi come la deposizione chimica da fase vapore (CVD), dove diverse fasi di reazione devono avvenire a temperature diverse.
Caso d'Uso 2: Estensione della Zona Calda Uniforme
Una sfida comune con i forni a zona singola è la diminuzione della temperatura vicino alle estremità. Impostando le due zone esterne leggermente più alte della temperatura desiderata, puoi compensare questa perdita di calore e creare una zona calda più lunga, più stabile e più uniforme al centro.
Questa uniformità estesa è vitale quando si elaborano campioni più grandi o campioni multipli che richiedono tutti condizioni termiche identiche.
Comprensione dei Compromessi
Sebbene potente, un forno a doppia zona non è sempre la scelta migliore. Comprendere le sue complessità intrinseche è fondamentale per prendere una decisione informata.
Complessità e Costi Aumentati
Un sistema a doppia zona ha più elementi riscaldanti, più termocoppie e un controller più avanzato. Questo aumenta intrinsecamente il costo iniziale e la potenziale complessità di manutenzione rispetto a un forno a zona singola più semplice.
Sforzo di Programmazione
Sfruttare le capacità del forno richiede una programmazione più ponderata. Devi progettare attentamente i profili di temperatura per entrambe le zone per ottenere il gradiente o l'uniformità desiderata, il che può comportare una certa sperimentazione iniziale.
Quando una Zona Singola è Sufficiente
Se il tuo lavoro coinvolge campioni piccoli che si adattano comodamente alla zona calda uniforme di un forno a zona singola e non hai bisogno di gradienti di temperatura, un modello a doppia zona è probabilmente non necessario. Un forno a zona singola offre semplicità ed economicità per applicazioni di riscaldamento semplici e uniformi.
Fare la Scelta Giusta per la Tua Applicazione
Seleziona la configurazione del tuo forno in base al profilo termico specifico richiesto dal tuo processo.
- Se il tuo obiettivo principale è l'elaborazione uniforme di campioni o lotti di grandi dimensioni: la capacità del forno a doppia zona di estendere la zona calda uniforme è il suo vantaggio più significativo.
- Se il tuo obiettivo principale sono reazioni complesse come la CVD: un forno con zone multiple e controllate in modo indipendente non è solo un vantaggio, è una necessità per creare i gradienti di temperatura richiesti.
- Se il tuo obiettivo principale è la ricottura semplice o il test dei materiali su piccoli campioni: un forno a zona singola, meno complesso e più conveniente, soddisferà probabilmente tutti i tuoi requisiti.
In definitiva, la scelta del forno giusto si riduce all'abbinamento delle sue capacità di controllo con le precise esigenze del tuo materiale o processo.
Tabella Riassuntiva:
| Specifiche | Dettagli |
|---|---|
| Temperatura Massima | 1100°C |
| Zone di Riscaldamento | 2 Zone Indipendenti (200 mm ciascuna) |
| Lunghezza Camera | 440 mm |
| Dimensioni Tubo | 50 mm DI x 1200 mm L (Quarzo) |
| Precisione Temperatura | ±1°C |
| Sistema di Controllo | Touch Screen LCD Programmabile |
| Sigillatura | Flange per Vuoto in Acciaio Inossidabile |
| Alimentazione | 2,5 kW, AC 220V 50/60Hz |
Hai bisogno di un controllo termico preciso per la tua ricerca?
Sfruttando eccezionali capacità di R&S e produzione interna, KINTEK fornisce a diversi laboratori soluzioni avanzate per forni ad alta temperatura. Il nostro forno tubolare a doppia zona è solo un esempio della nostra linea di prodotti, che include forni a muffola, tubolari, rotativi, forni per vuoto e a atmosfera, e sistemi CVD/PECVD. La nostra forte capacità di personalizzazione profonda ci consente di soddisfare con precisione i tuoi requisiti sperimentali unici, sia che tu abbia bisogno di una zona calda uniforme estesa o di un complesso gradiente termico.
Contatta oggi stesso i nostri esperti per discutere come possiamo personalizzare una soluzione di forno per accelerare i tuoi progetti di scienza dei materiali o chimica.

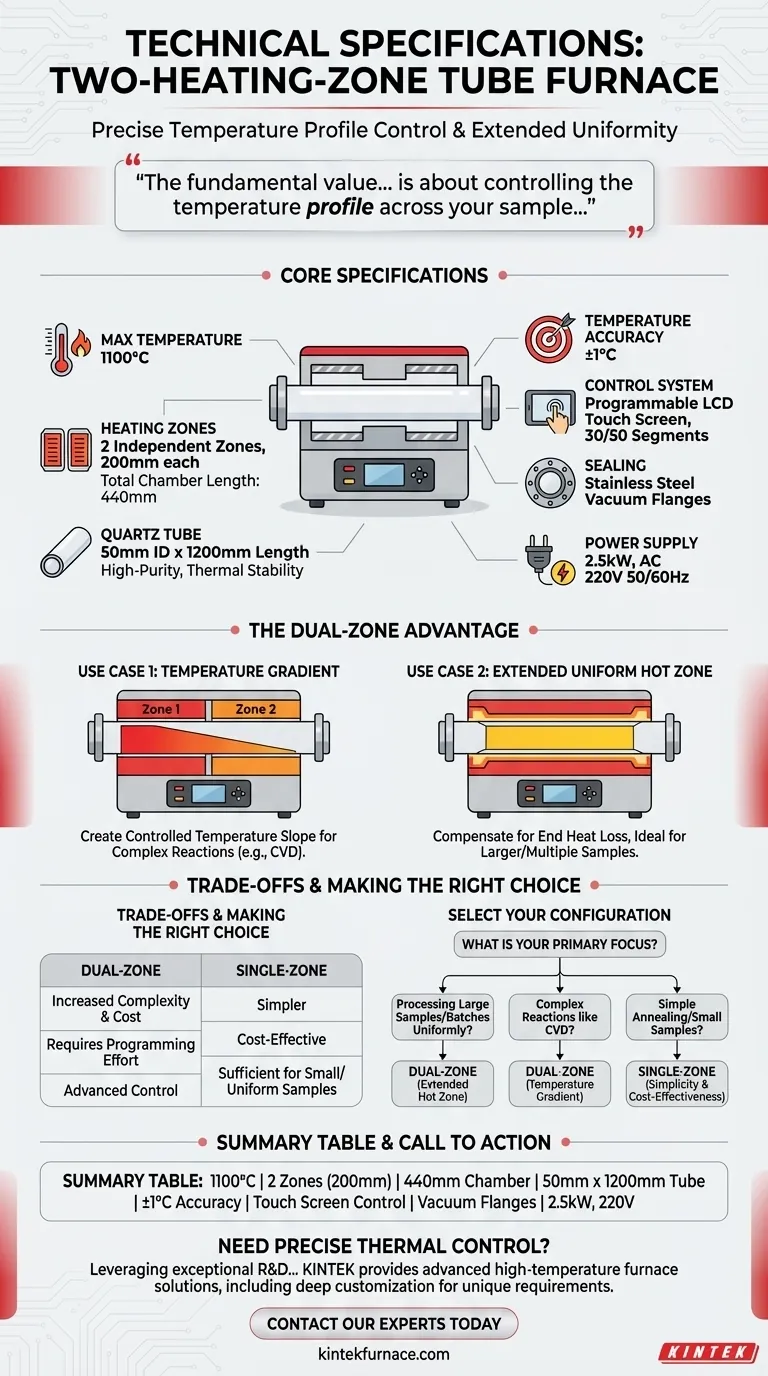

Guida Visiva
