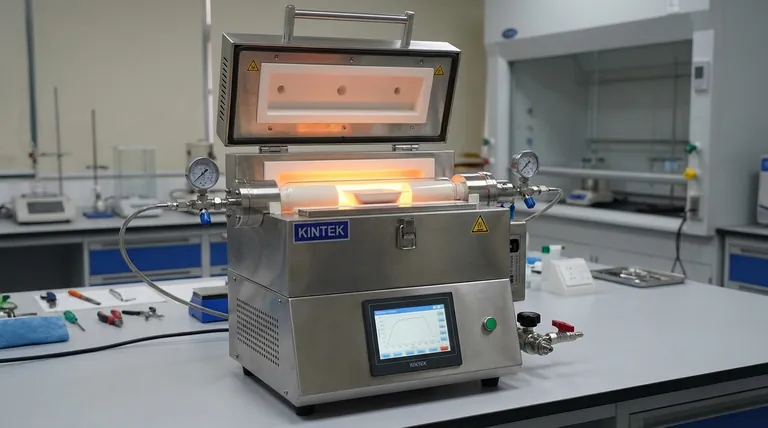

Nella sua essenza, un forno a tubi da 70 mm è uno strumento di precisione costruito da diversi sistemi chiave interagenti. I componenti primari sono il tubo del forno dove viene posizionato il campione, gli elementi riscaldanti che generano energia termica, l'isolamento che contiene il calore e un sofisticato sistema di controllo della temperatura che gestisce l'intero processo.
Un forno a tubi è più di un semplice forno; è un sistema integrato progettato per creare un ambiente termico altamente uniforme e controllabile. I componenti specifici selezionati per ogni sistema determinano le capacità finali del forno, dalla sua temperatura massima al tipo di condizioni atmosferiche che può raggiungere.
L'anatomia di un forno a tubi: componenti principali
Capire come funziona un forno a tubi inizia con i suoi elementi costitutivi fondamentali. Ogni componente ha un ruolo specifico nel raggiungimento di un ciclo termico stabile e preciso.
Il tubo del forno: il cuore dell'operazione
Questa è la camera cilindrica centrale che contiene il materiale in lavorazione. Il materiale del tubo è critico e viene scelto in base alla temperatura e all'ambiente chimico richiesti.
I materiali comuni includono il quarzo, adatto per temperature fino a circa 1200°C e che consente l'osservazione visiva, e l'allumina di elevata purezza, necessaria per temperature più elevate (fino a 1700°C o più) e che offre un'eccellente stabilità termica.
Elementi riscaldanti: il motore dell'energia termica
Avvolti all'esterno del tubo del forno, questi elementi convertono l'energia elettrica in calore. Il materiale utilizzato per gli elementi riscaldanti determina direttamente la temperatura massima di funzionamento del forno.
I tipi comuni includono il filo resistivo (come il Kanthal) per temperature più basse, le barre di carburo di silicio (SiC) per temperature intermedie e le barre di disiliciuro di molibdeno (MoSi2) per le applicazioni a temperatura più elevata.
Lo strato isolante: massimizzare l'efficienza e la sicurezza
Un isolamento in fibra ceramica di alta qualità o mattoni refrattari circonda gli elementi riscaldanti. Questo strato svolge due funzioni cruciali.
In primo luogo, riduce al minimo la perdita di calore, garantendo l'efficienza energetica e promuovendo una zona di temperatura uniforme all'interno del tubo. In secondo luogo, mantiene il rivestimento esterno del forno a una temperatura sicura e fredda al tatto, proteggendo sia l'operatore che le apparecchiature circostanti.
Il sistema di controllo della temperatura: il cervello del forno
Questo è il centro nevralgico dell'intero apparato. Tipicamente consiste in una termocoppia per misurare la temperatura con precisione e un controllore PID (Proporzionale-Integrale-Derivativo) per gestire in modo intelligente l'alimentazione agli elementi riscaldanti.
I sistemi moderni spesso presentano interfacce touchscreen, velocità di riscaldamento e raffreddamento programmabili e allarmi di sicurezza critici per la protezione da sovratemperatura, garantendo sia precisione che sicurezza operativa.
Il corpo del forno: il guscio protettivo
Il rivestimento esterno, solitamente in acciaio inossidabile o acciaio al carbonio verniciato, fornisce integrità strutturale. Ospita tutti i componenti interni, li protegge dall'ambiente esterno e fornisce una piattaforma stabile per l'intero sistema.
Oltre le basi: sistemi di supporto essenziali
Per la maggior parte delle applicazioni scientifiche e industriali, controllare l'ambiente all'interno del tubo è altrettanto importante quanto controllare la temperatura. Ciò richiede sistemi integrati aggiuntivi.
Il sistema di controllo dell'atmosfera: definire l'ambiente
Molti processi non possono essere eseguiti in aria ambiente. Un sistema di controllo dell'atmosfera consente di modificare o rimuovere l'aria all'interno del tubo del forno.
Questo può variare da un semplice sistema di gestione del gas che fa scorrere un gas inerte come argon o azoto per prevenire l'ossidazione, a un complesso sistema di vuoto con pompe che rimuovono completamente l'aria, creando un ambiente di elevata purezza essenziale per la ricerca sui semiconduttori o nanotecnologica.
Il sistema di raffreddamento: abilitare il ciclo rapido
Mentre l'isolamento è progettato per trattenere il calore, alcuni processi richiedono un raffreddamento rapido (tempra) per bloccare una fase specifica del materiale.
Alcuni forni incorporano raffreddamento ad aria forzata o camicie di raffreddamento ad acqua intorno al corpo del forno per dissipare rapidamente il calore una volta completato il ciclo di riscaldamento, riducendo significativamente il tempo tra una corsa sperimentale e l'altra.
Comprendere i compromessi
La scelta o la specifica di un forno a tubi implica il bilanciamento di capacità, complessità e costo. Nessuna singola configurazione è la migliore per tutte le attività.
Temperatura rispetto al materiale del tubo e dell'elemento
Il fattore più importante è la temperatura massima richiesta. Un forno progettato per 1700°C richiede costosi elementi in MoSi2 e un tubo di allumina di elevata purezza, mentre un'applicazione a 1100°C può utilizzare componenti più convenienti.
Controllo dell'atmosfera rispetto alla complessità
Un semplice forno per il trattamento termico in aria è semplice. L'introduzione del flusso di gas richiede flange sigillate, flussometri e linee del gas. Un sistema ad alto vuoto aggiunge costi e complessità significativi, richiedendo pompe specializzate, manometri e componenti compatibili con il vuoto.
Uniformità della temperatura rispetto al design del forno
Un forno standard ha una "zona calda uniforme" al centro della sua lunghezza riscaldata. Per applicazioni che richiedono una zona uniforme più lunga e precisa, potrebbe essere necessario un forno con una sezione riscaldata più lunga o un forno multizona con più controllori indipendenti, il che aumenta i costi e la complessità.
Fare la scelta giusta per il tuo obiettivo
La tua applicazione determina i componenti necessari. Definendo il tuo obiettivo primario, puoi identificare la configurazione giusta.
- Se il tuo obiettivo principale è il trattamento termico di base o la calcinazione in aria: Un forno semplice, a zona singola, con un tubo di allumina o quarzo adatto sarà efficace ed economico.
- Se il tuo obiettivo principale è la sintesi di materiali in gas inerte: Devi selezionare un sistema che includa flange sigillate sotto vuoto e un pacchetto di controllo del flusso di gas.
- Se il tuo obiettivo principale è la lavorazione ad alta purezza o la crescita di film sottili: Un sistema ad alto vuoto dedicato con le pompe appropriate e materiali tubolari compatibili è indispensabile.
- Se il tuo obiettivo principale è la crescita di cristalli o la ricottura di pezzi lunghi: Un forno multizona è essenziale per creare l'uniformità di temperatura precisa ed estesa richiesta dal tuo processo.
In definitiva, la comprensione di questi componenti fondamentali ti consente di selezionare uno strumento che non è solo un forno, ma uno strumento preciso su misura per il tuo specifico obiettivo scientifico o industriale.
Tabella riassuntiva:
| Componente | Funzione chiave | Materiali/Esempi comuni |
|---|---|---|
| Tubo del forno | Contiene il campione, definisce l'ambiente termico | Quarzo (fino a 1200°C), Allumina (fino a 1700°C+) |
| Elementi riscaldanti | Generano calore tramite energia elettrica | Filo resistivo (Kanthal), Barre in SiC, Barre in MoSi2 |
| Strato isolante | Riduce al minimo la perdita di calore, garantisce la sicurezza | Fibra ceramica, mattone refrattario |
| Sistema di controllo della temperatura | Gestisce la temperatura con precisione | Termocoppia, controllore PID, interfaccia touchscreen |
| Sistema di controllo dell'atmosfera | Modifica l'ambiente interno | Sistemi di flusso di gas, pompe a vuoto |
| Sistema di raffreddamento | Consente un raffreddamento rapido | Aria forzata, camicie di raffreddamento ad acqua |
Pronto a migliorare le capacità del tuo laboratorio con un forno a tubi da 70 mm su misura? In KINTEK, sfruttiamo un'eccezionale ricerca e sviluppo e la produzione interna per fornire soluzioni avanzate di forni ad alta temperatura, inclusi forni a muffola, a tubi, rotanti, a vuoto e ad atmosfera, e sistemi CVD/PECVD. La nostra forte capacità di personalizzazione profonda garantisce che soddisfiamo con precisione le tue esigenze sperimentali uniche, offrendo prestazioni ed efficienza superiori. Contattaci oggi per discutere come possiamo supportare i tuoi specifici obiettivi di lavorazione termica!

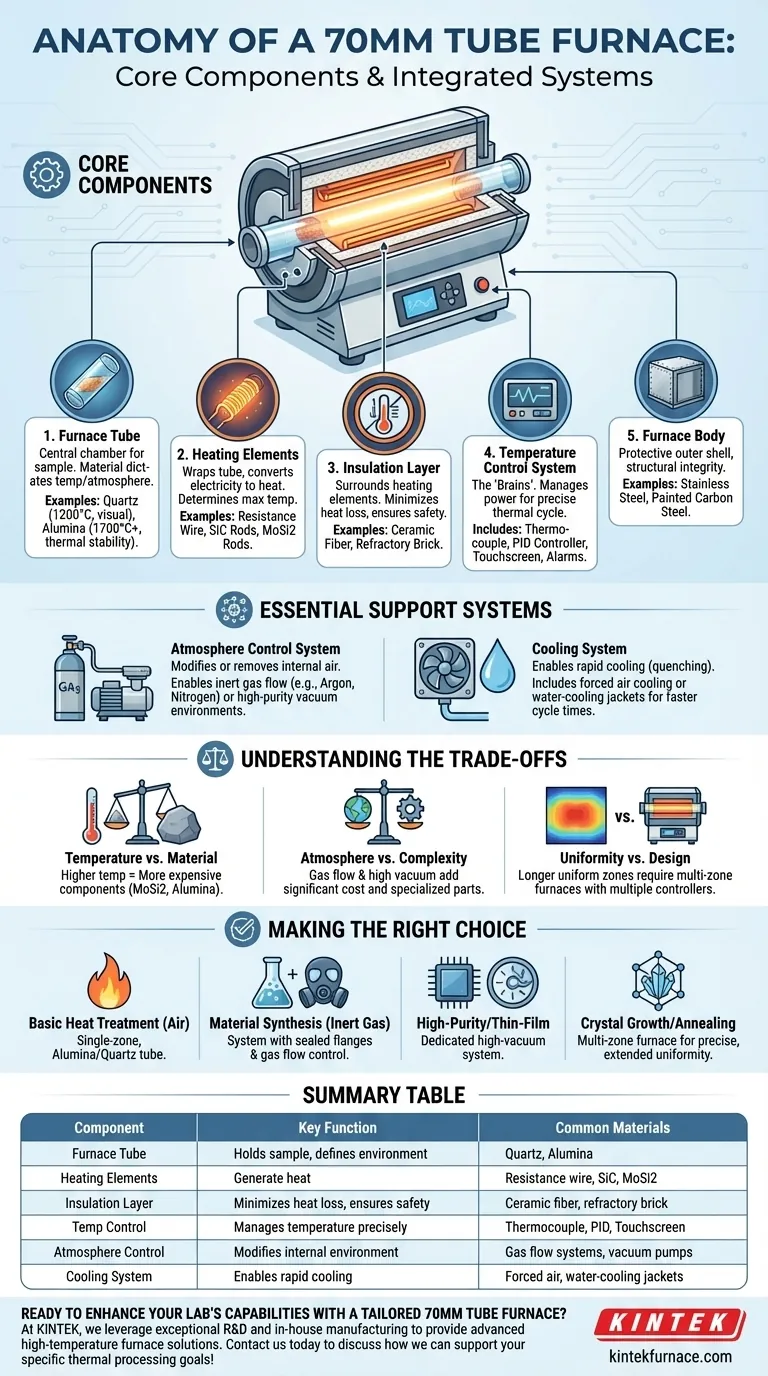

Guida Visiva
