In sostanza, un forno tubolare verticale offre tre distinti vantaggi rispetto alla sua controparte orizzontale: uniformità di temperatura superiore, contaminazione da particelle significativamente ridotta e un ingombro fisico molto più piccolo. Questi vantaggi derivano direttamente dal suo orientamento verticale, che sfrutta la gravità per migliorare il controllo del processo e risparmiare prezioso spazio in laboratorio.
La decisione di utilizzare un forno tubolare verticale non riguarda solo il riscaldamento di un campione. È una scelta strategica per applicazioni in cui la purezza del processo, la stabilità della temperatura e l'uso efficiente dello spazio sono fondamentali, in particolare nella produzione di semiconduttori e nella ricerca sui materiali avanzati.
Il Vantaggio del Design Fondamentale: Sfruttare la Gravità
La distinzione primaria di un forno verticale è il suo orientamento. Questo semplice cambiamento ha profonde implicazioni per il trasferimento di calore e la manipolazione dei materiali, creando vantaggi impossibili da ottenere in un'impostazione orizzontale.
Uniformità di Temperatura Superiore
In un tubo verticale, le correnti di convezione naturale sono simmetriche e stabili. Ciò crea una zona calda altamente uniforme e consistente lungo la lunghezza del tubo di processo.
A differenza dei forni orizzontali dove la convezione può causare stratificazione della temperatura (più caldo in alto, più freddo in basso), il design verticale assicura che il campione sia riscaldato uniformemente da tutti i lati.
Contaminazione da Particelle Minima
Questo è probabilmente il vantaggio più critico per le applicazioni ad alta purezza. La gravità trascina verso il basso qualsiasi particella sciolta generata durante il processo, lontano dal campione.
In settori come la fabbricazione di wafer semiconduttori, dove una singola particella microscopica può rovinare un dispositivo, questo effetto autopulente è essenziale per ottenere rese elevate e risultati affidabili.
Controllo del Processo Migliorato
Per certi processi, la gravità diventa una risorsa. Nella deposizione chimica da vapore (CVD) o nella crescita di cristalli, l'orientamento verticale aiuta a garantire un flusso uniforme di gas precursori e una deposizione uniforme su un substrato.
La gravità può anche aiutare nei processi che coinvolgono polveri o fusioni, impedendo che il materiale scivoli su un lato e garantendo risultati coerenti.
Vantaggi Pratici per Laboratori e Produzione
Oltre alla fisica del processo, un forno verticale offre vantaggi tangibili per la pianificazione degli impianti e l'efficienza operativa.
Notevole Risparmio di Spazio
Un forno verticale ha un ingombro molto più piccolo rispetto a un forno orizzontale della stessa capacità. Ciò lo rende una soluzione ideale per laboratori affollati o impianti di produzione dove lo spazio sul pavimento è una risorsa preziosa.
Integrazione con l'Automazione
Il design con carico dall'alto o dal basso di un forno verticale è estremamente favorevole ai sistemi di movimentazione automatizzati.
In contesti industriali, i sistemi automatici di trasferimento di wafer e carrelli possono essere integrati senza soluzione di continuità, aumentando la produttività e riducendo la necessità di interventi manuali.
Punti di Forza Ereditati dei Forni Tubolari
Sebbene il suo orientamento offra vantaggi unici, un forno verticale condivide anche i vantaggi fondamentali di tutti i forni tubolari. Questi includono un controllo preciso della temperatura e dell'atmosfera, elevata efficienza termica e semplicità operativa.
Comprendere i Compromessi
Nessun progetto è universalmente superiore. Un forno verticale ha limitazioni specifiche che lo rendono meno adatto per alcune applicazioni.
Caricamento e Manipolazione del Campione
Il caricamento e lo scaricamento di un campione possono essere più complessi rispetto a un forno orizzontale. Spesso richiede pinze specializzate, elevatori o supporti per carrelli per posizionare correttamente il campione all'interno della zona calda.
Difficoltà di Osservazione
È intrinsecamente più difficile osservare un campione durante la lavorazione in un forno verticale. I forni orizzontali spesso offrono una linea di vista più chiara e diretta per il monitoraggio in situ.
Costo e Complessità Potenziali
La costruzione specializzata, e talvolta la necessità di meccanismi di sollevamento, può rendere i forni verticali un investimento iniziale più significativo rispetto ai modelli orizzontali più semplici e comuni.
Fare la Scelta Giusta per la Tua Applicazione
La scelta del corretto orientamento del forno dipende interamente dal tuo obiettivo principale.
- Se il tuo obiettivo principale è la lavorazione ad alta purezza (es. semiconduttori, wafer): Un forno verticale è la scelta superiore grazie alla sua contaminazione da particelle minima.
- Se il tuo obiettivo principale è la conservazione dello spazio in laboratorio: L'ingombro ridotto di un forno verticale lo rende il chiaro vincitore.
- Se il tuo obiettivo principale è l'uniformità del processo (es. crescita di cristalli, ricottura): Un forno verticale fornisce l'ambiente di riscaldamento più stabile e simmetrico.
- Se il tuo obiettivo principale è la semplicità operativa e l'efficienza in termini di costi per compiti generici: Un forno orizzontale spesso fornisce la soluzione più semplice ed economica.
In definitiva, la scelta di un forno verticale è una decisione deliberata per dare priorità alla purezza e all'uniformità del processo in un design efficiente in termini di spazio.
Tabella riassuntiva:
| Vantaggio | Beneficio Chiave |
|---|---|
| Uniformità di Temperatura Superiore | La convezione simmetrica garantisce un riscaldamento uniforme per processi stabili come la ricottura e la crescita di cristalli. |
| Contaminazione da Particelle Minima | La gravità allontana le particelle dai campioni, ideale per applicazioni ad alta purezza nella produzione di semiconduttori. |
| Ingombro Compatto | Il design verticale consente di risparmiare prezioso spazio in laboratorio, migliorando l'efficienza in strutture affollate. |
| Controllo del Processo Migliorato | La gravità aiuta nel flusso uniforme di gas e nella manipolazione dei materiali per processi come CVD e trattamenti di polveri. |
| Integrazione con l'Automazione | Il design con carico dall'alto/basso supporta sistemi automatizzati, aumentando la produttività e riducendo il lavoro manuale. |
Migliora le prestazioni del tuo laboratorio con i forni tubolari verticali avanzati di KINTEK! Sfruttando l'eccezionale ricerca e sviluppo e la produzione interna, forniamo soluzioni su misura per alte temperature per diversi laboratori, inclusi forni a muffola, tubolari, rotativi, a vuoto e atmosfera, e sistemi CVD/PECVD. La nostra profonda capacità di personalizzazione garantisce un allineamento preciso con le tue esigenze sperimentali uniche, offrendo purezza, uniformità ed efficienza spaziale superiori. Non scendere a compromessi sulla qualità—contattaci oggi per discutere come possiamo ottimizzare i tuoi processi e guidare l'innovazione nella tua ricerca o produzione!

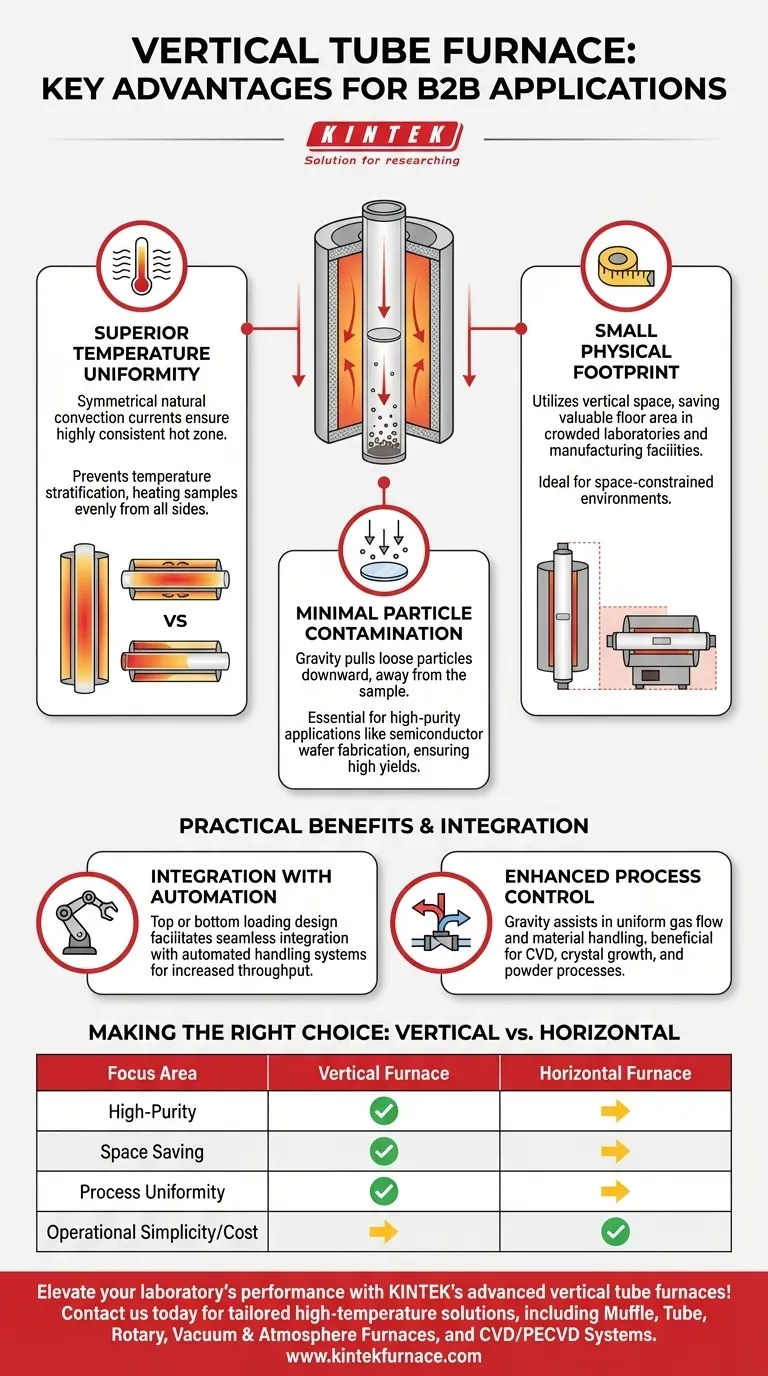

Guida Visiva
