Nella sua essenza, un forno a tubo rotante è un sistema integrato costruito attorno a quattro componenti principali: un tubo di processo rotante, un corpo forno stazionario contenente un sistema di riscaldamento, un meccanismo di azionamento per far ruotare il tubo e un sistema di controllo per gestire temperatura e rotazione. Queste parti lavorano in concerto per miscelare continuamente e riscaldare uniformemente i materiali mentre attraversano il forno.
Un forno a tubo rotante non è solo una raccolta di parti; è un sistema dinamico progettato per un unico scopo: ottenere un'uniformità termica e composizionale senza pari nell'elaborazione continua o a batch, rimescolando costantemente il materiale attraverso un ambiente di riscaldamento controllato con precisione.
Il Cuore del Sistema: Forno e Tubo
La struttura fisica del forno è ciò che contiene l'intero processo termico. È costituito dal corpo esterno e dal tubo rotante interno dove avviene il lavoro.
Il Tubo Rotante (Camera di Processo)
Questo è il cuore del forno. È un tubo cilindrico, spesso montato con una leggera inclinazione, che contiene il materiale da lavorare. La sua rotazione assicura che ogni particella sia esposta alla fonte di calore in modo uniforme.
Il tubo stesso è tipicamente realizzato in leghe metalliche resistenti al calore o materiali ceramici, e può essere rivestito con materiali refrattari come mattoni o cemento gettabile per proteggerlo da temperature estreme e corrosione chimica.
Il Corpo del Forno (Involucro)
Il corpo del forno è il guscio esterno stazionario, solitamente costruito con piastre d'acciaio saldate. Ospita gli elementi riscaldanti e il tubo rotante, fornendo supporto strutturale e isolamento per contenere le alte temperature e garantire l'efficienza energetica.
Il Motore del Calore: Sistema di Riscaldamento e Controllo
Questo sistema è responsabile della generazione, applicazione e regolazione del calore, la funzione centrale di qualsiasi forno. Il suo design determina la precisione e l'efficienza dell'intero processo.
La Fonte di Calore
Il calore è generato da elementi riscaldanti elettrici o bruciatori a gas. Si tratta tipicamente di un design a fuoco indiretto, il che significa che la fonte di calore si trova all'esterno del tubo di processo e riscalda la parete esterna del tubo. Il calore viene quindi trasferito al materiale all'interno tramite conduzione, convezione e irraggiamento.
Zone di Controllo Termico Multiple
Per lavorazioni sofisticate, il forno è spesso suddiviso in più zone di riscaldamento controllate indipendentemente lungo la sua lunghezza. Ciò consente la creazione di un profilo di temperatura preciso, consentendo a diverse fasi del processo (come essiccazione, calcinazione e raffreddamento) di avvenire in sequenza mentre il materiale viaggia attraverso il tubo.
Il Sistema di Controllo della Temperatura
Questo è il cervello dell'operazione. È composto da sensori (termocoppie) e controllori che monitorano la temperatura in ogni zona e regolano la potenza agli elementi riscaldanti per mantenere punti impostati esatti. Questo sistema è spesso integrato con i controlli di rotazione.
La Meccanica del Movimento: Azionamento e Movimentazione dei Materiali
I componenti meccanici sono ciò che rende il forno un sistema rotante, consentendo il flusso continuo e la miscelazione che definiscono la sua funzione.
Il Meccanismo di Azionamento
Un sistema azionato da motore, tipicamente tramite ingranaggi o rulli, è responsabile della rotazione del tubo. Il controllo della velocità variabile è una caratteristica fondamentale, poiché consente agli operatori di regolare il tempo di permanenza del materiale all'interno del forno, influenzando direttamente il grado di riscaldamento e miscelazione.
Sistemi di Alimentazione e Scarico
Per il funzionamento continuo, un sistema di alimentazione affidabile introduce la materia prima nell'estremità rialzata del tubo. All'estremità opposta, inferiore, un sistema di scarico raccoglie il materiale lavorato all'uscita. La progettazione di questi sistemi è fondamentale per mantenere la stabilità del processo e il controllo dell'atmosfera.
Comprendere i Compromessi e i Limiti
Sebbene potenti, la progettazione di un forno a tubo rotante introduce sfide specifiche che devono essere gestite per un funzionamento di successo.
Complessità Meccanica
Le guarnizioni rotanti, l'ingranaggio di azionamento e i rulli di supporto sono parti mobili che subiscono notevoli sollecitazioni termiche e meccaniche. Richiedono ispezioni e manutenzioni regolari per prevenire guasti e costosi tempi di inattività.
Integrità dell'Atmosfera
Mantenere un'atmosfera pura e controllata (come un gas inerte) all'interno del forno può essere difficile. Le guarnizioni alle estremità di alimentazione e scarico del tubo rotante sono punti critici di potenziale perdita che devono essere progettati e mantenuti meticolosamente.
Scalabilità del Processo
La fisica del trasferimento di calore e del flusso dei materiali può cambiare significativamente con il diametro e la lunghezza del tubo. La scalabilità di un processo da un piccolo forno da laboratorio a una grande unità di produzione richiede un'ingegneria attenta per garantire risultati coerenti.
Abbinare i Componenti al Tuo Obiettivo di Lavorazione
L'importanza di ciascun componente dipende interamente dalla tua applicazione specifica.
- Se la tua priorità principale è l'uniformità del materiale: Il controllo della velocità variabile del meccanismo di azionamento e il design interno del tubo (ad esempio, con alette o sollevatori) sono le tue considerazioni più critiche.
- Se la tua priorità principale è la lavorazione ad alta temperatura: La scelta del materiale del tubo e la qualità del rivestimento refrattario del forno sono fondamentali per garantirne la longevità e prevenire la contaminazione.
- Se la tua priorità principale è la produzione continua ad alto volume: L'affidabilità del meccanismo di azionamento e la progettazione dei sistemi di alimentazione e scarico determineranno la tua efficienza operativa.
- Se la tua priorità principale sono profili termici precisi: Cerca un forno con più zone di controllo termico gestite in modo indipendente per ottimizzare il tuo processo dall'inizio alla fine.
Comprendendo come questi componenti funzionano come un sistema, puoi valutare, operare e padroneggiare efficacemente i tuoi obiettivi di lavorazione termica.
Tabella Riassuntiva:
| Componente | Funzione Chiave | Caratteristiche Principali |
|---|---|---|
| Tubo Rotante | Contiene e miscela i materiali per un riscaldamento uniforme | Realizzato in leghe resistenti al calore/ceramiche, spesso inclinato |
| Corpo del Forno | Ospita gli elementi riscaldanti e fornisce isolamento | Costruzione in acciaio saldato, rivestimento refrattario |
| Sistema di Riscaldamento | Genera e applica il calore | Elettrico o a gas a fuoco indiretto, zone di controllo multiple |
| Sistema di Controllo | Gestisce temperatura e rotazione | Sensori, controllori, integrato con l'azionamento |
| Meccanismo di Azionamento | Ruota il tubo per il flusso del materiale | Controllo velocità variabile, azionato da motore con ingranaggi/rulli |
| Sistemi di Alimentazione/Scarico | Gestisce l'ingresso e l'uscita del materiale | Garantisce funzionamento continuo e controllo dell'atmosfera |
Pronto a ottimizzare la tua lavorazione termica con un forno a tubo rotante personalizzato? In KINTEK, sfruttiamo eccezionali capacità di R&S e produzione interna per fornire soluzioni di forni ad alta temperatura avanzate, adattate alle tue esigenze uniche. La nostra linea di prodotti comprende forni rotanti, forni a muffola, forni a tubo, forni sottovuoto e a atmosfera, tutti supportati da solide capacità di personalizzazione approfondita. Che tu sia nella ricerca o nella produzione, possiamo aiutarti a ottenere un'uniformità ed efficienza senza pari. Contattaci oggi stesso per discutere come possiamo supportare i tuoi obiettivi di laboratorio!

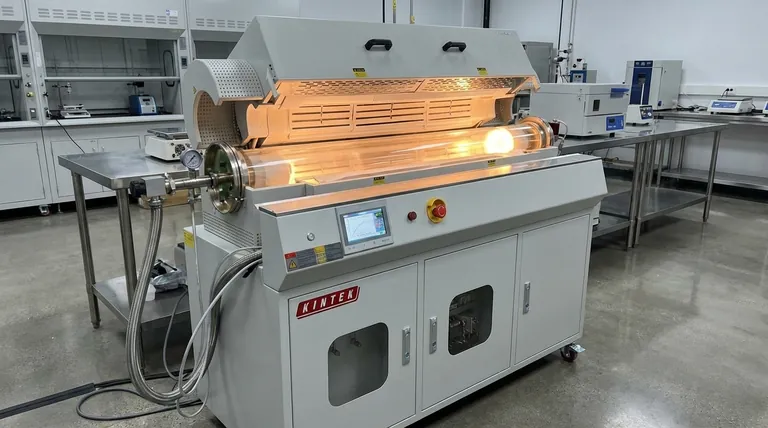

Guida Visiva
