In fondo, una configurazione di forno a muffola è definita dal modo in cui la camera sigillata (la muffola) è integrata con il sistema di riscaldamento. I tipi principali sono muffole fisse all'interno di forni a camera, a pozzo o a caricamento dal basso, e sistemi mobili in cui un forno a campana viene abbassato su una base di muffola fissa. Anche i forni a processo continuo, come quelli a suola vibrante, utilizzano una muffola interna fissa per lavori ad alto volume.
La configurazione specifica di un forno a muffola non riguarda quale sia universalmente il "migliore", ma quale sia progettato in modo ottimale per il tuo processo. La scelta è dettata dalla geometria del pezzo, dal metodo di caricamento, dalla produttività richiesta e dall'atmosfera specifica di trattamento termico che devi mantenere.
Il Principio Fondamentale: Un'Atmosfera Sigillata
Prima di confrontare le configurazioni, è fondamentale capire cosa fa un forno a muffola. La sua caratteristica distintiva è la muffola—una camera sigillata, spesso metallica, dove viene posto il materiale.
Cos'è una Muffola?
Una muffola separa il carico di lavoro dagli elementi riscaldanti. Questo ti permette di riempire la camera con un'atmosfera di gas speciale—come azoto, idrogeno o argon—mentre la si riscalda dall'esterno.
Perché è Necessario?
Questa atmosfera controllata è essenziale per processi come la brasatura, la sinterizzazione e la ricottura. Previene l'ossidazione e altre reazioni chimiche indesiderate che si verificherebbero se i pezzi fossero riscaldati all'aria aperta, garantendo l'integrità del materiale e la finitura superficiale.
Configurazioni Chiave del Forno
I forni a muffola possono essere classificati in base al loro orientamento fisico e a come la muffola viene caricata e riscaldata.
Orientamento: Verticale vs. Orizzontale
La scelta di design più fondamentale è l'orientamento del forno.
- I Forni Orizzontali sono comuni per lavori generici. Sono spesso a caricamento frontale, il che li rende facili da accedere per un'ampia varietà di pezzi.
- I Forni Verticali sono tipicamente utilizzati per applicazioni specifiche, come il trattamento di pezzi lunghi come alberi o barre che è meglio sospendere per prevenire la distorsione.
Configurazioni a Muffola Fissa
In questi design, la muffola è un elemento permanente all'interno della camera isolata del forno.

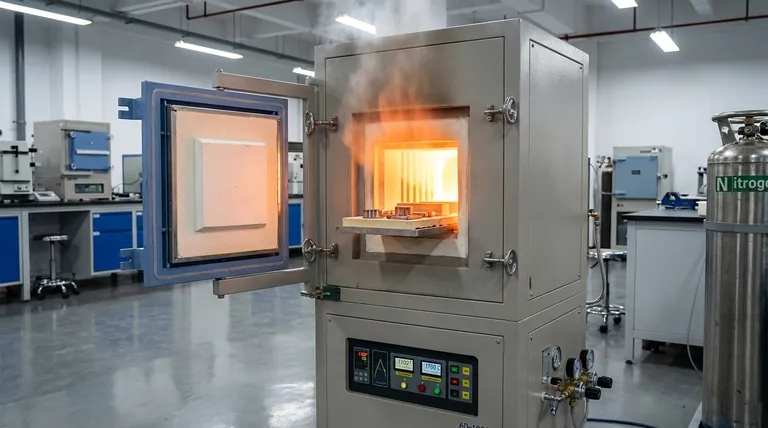

- Forno a Camera a Caricamento Frontale: Questo è un design classico. Il forno ha una porta guarnita che si sigilla contro la flangia della muffola, creando l'atmosfera controllata. È versatile e ampiamente utilizzato per lavori di laboratorio e produzioni in batch da piccole a medie.
- Forno a Pozzo (Caricamento dall'Alto): In questo design verticale, il forno è installato in una fossa nel pavimento. La muffola ha una flangia nella parte superiore e i pezzi vengono caricati dall'alto, spesso con una gru. Questo è l'ideale per componenti molto lunghi o pesanti.
- Forno a Caricamento dal Basso: La camera del forno viene sollevata e abbassata da sotto il carico di lavoro. La muffola è fissa e il focolare che trasporta i pezzi viene sollevato al suo interno. Questo design è eccellente per carichi pesanti e può facilitare una tempra rapida.
Configurazioni Mobili e Continue
Questi sistemi sono progettati per migliorare la produttività e l'efficienza del processo.
- Forno a Campana: Questo è un forno mobile, a forma di cappello superiore. Il carico di lavoro è disposto su una base fissa che include la muffola. Il forno a forma di campana viene quindi abbassato sulla base per eseguire il ciclo di riscaldamento. Ciò consente a un forno di servire più basi, aumentando la produttività.
- Forno a Suola Vibrante: Progettato per la lavorazione continua di grandi volumi di pezzi piccoli. I pezzi vengono alimentati su una piastra del focolare all'interno di una muffola fissa, che "vibra" o oscilla per spostare i pezzi attraverso la zona di riscaldamento a una velocità controllata.
Comprendere i Compromessi
La scelta di una configurazione richiede un equilibrio tra costi, flessibilità e requisiti di processo.
Sistemi Fissi vs. Mobili
Un sistema a muffola fissa come un forno a camera è generalmente più semplice e ha un costo capitale iniziale inferiore. È perfetto per officine meccaniche o R&D con esigenze varie.
Un sistema a forno a campana mobile richiede più infrastrutture ma offre una produttività superiore per gli ambienti di produzione. Mentre un lotto si raffredda sotto atmosfera sulla sua base, il forno può essere spostato su un'altra base per iniziare un nuovo ciclo di riscaldamento.
Metodo di Caricamento e Geometria del Pezzo
La forma e il peso dei tuoi pezzi sono fattori critici. Alberi lunghi e pesanti che potrebbero deformarsi se appoggiati in piano richiedono un forno a pozzo verticale. Stampi ingombranti e pesanti potrebbero essere più adatti per un forno a caricamento dal basso. Pezzi piccoli e identici a milioni sono una combinazione perfetta per un forno a suola vibrante continuo.
Metodo di Riscaldamento: Elettrico vs. a Gas
I forni a muffola possono essere riscaldati elettricamente con elementi riscaldanti a resistenza o con bruciatori a gas. Il riscaldamento elettrico generalmente fornisce un controllo della temperatura più uniforme e preciso, il che è fondamentale per elettronica sensibile o componenti aerospaziali. Il riscaldamento a gas può offrire costi operativi inferiori dove un controllo preciso è meno critico.
Integrità dell'Atmosfera e Manutenzione
L'integrità del processo dipende interamente dalla tenuta. Nei forni a camera, la porta guarnita è un punto di manutenzione critico. Nei forni a pozzo e a campana, la tenuta della flangia è fondamentale. Una tenuta compromessa annulla l'intero scopo della muffola.
Selezione del Forno Giusto per il Tuo Processo
La tua applicazione detta la configurazione ottimale del forno.
- Se il tuo obiettivo primario è R&D o lavori in batch vari: Un forno a muffola a camera a caricamento frontale orizzontale offre la massima versatilità.
- Se il tuo obiettivo primario è il trattamento di pezzi lunghi e pesanti come alberi: Un forno a pozzo verticale è lo standard del settore per minimizzare la distorsione.
- Se il tuo obiettivo primario è la produzione ad alto volume di piccoli componenti: Un forno a suola vibrante continuo o un sistema a forno a campana multi-base offrirà la massima efficienza.
- Se il tuo obiettivo primario è la lavorazione di carichi pesanti o che richiedono tempra rapida: Un forno a caricamento dal basso offre una movimentazione dei materiali e un controllo del processo superiori.
In definitiva, allineare il design del forno con le tue specifiche esigenze operative è la chiave per un processo di trattamento termico di successo.
Tabella Riepilogativa:
| Tipo di Configurazione | Caratteristiche Chiave | Applicazioni Ideali |
|---|---|---|
| Camera a Caricamento Frontale | Versatile, facile accesso, porta guarnita | R&D, produzione in batch da piccola a media |
| Forno a Pozzo | Caricamento dall'alto, design verticale, per pezzi lunghi/pesanti | Trattamento di alberi, barre per prevenire la distorsione |
| Caricamento dal Basso | Gestione di carichi pesanti, tempra rapida | Lavorazione di stampi ingombranti, componenti pesanti |
| Forno a Campana | Forno mobile, basi multiple, alta produttività | Ambienti di produzione ad alto volume |
| Suola Vibrante | Processo continuo, focolare oscillante | Grandi volumi di pezzi piccoli e identici |
