Nella sua essenza, un forno a induzione senza nucleo utilizza il principio dell'induzione elettromagnetica per fondere metalli conduttivi. È costituito da un crogiolo refrattario per contenere la carica metallica, che è circondato da una bobina di rame raffreddata ad acqua. Quando una corrente alternata ad alta frequenza passa attraverso la bobina, crea un potente campo magnetico che induce correnti elettriche direttamente all'interno del metallo, generando calore intenso e causandone la fusione.
Un forno a induzione senza nucleo funziona come un trasformatore in cui la bobina del forno è l'avvolgimento primario e la carica metallica stessa agisce come un avvolgimento secondario a spira singola e in cortocircuito. Questo trasferimento diretto di energia lo rende un metodo eccezionalmente efficiente e pulito per la fusione dei metalli.
Il Principio di Funzionamento: Dall'Elettricità al Metallo Fuso
Comprendere il forno a induzione senza nucleo richiede di capire come trasforma l'energia elettrica in energia termica senza alcun contatto diretto o fiamma. Il processo è elegante e si basa su leggi fondamentali della fisica.
L'Effetto dell'Induzione Elettromagnetica
Una corrente alternata (CA) che scorre attraverso la bobina di induzione primaria genera un campo magnetico che cambia rapidamente attorno e all'interno del crogiolo. La frequenza di questa corrente è critica ed è controllata dall'unità di alimentazione.
Generazione di Calore tramite Correnti Parassite
Questo campo magnetico fluttuante penetra il metallo conduttivo posto all'interno del crogiolo. Secondo la legge di Faraday dell'induzione, il campo magnetico variabile induce potenti correnti elettriche vorticose all'interno del metallo. Queste sono note come correnti parassite.
Il Ruolo del Riscaldamento Joule
La carica metallica ha una resistenza elettrica intrinseca. Poiché le correnti parassite indotte fluiscono contro questa resistenza, esse dissipano energia sotto forma di calore, un fenomeno noto come riscaldamento Joule (o riscaldamento I²R). Questo è l'unico meccanismo di riscaldamento, che consente al metallo di raggiungere rapidamente e in modo pulito il suo punto di fusione.
Agitazione Elettromagnetica Inerente
Un beneficio secondario dei forti campi magnetici è la creazione di forze motrici all'interno del bagno fuso. Ciò si traduce in un'azione di agitazione naturale e vigorosa che garantisce un'eccellente uniformità di temperatura e promuove la miscelazione delle leghe.
Una Panoramica dei Componenti Chiave
Ogni parte del forno è progettata per svolgere una funzione specifica, lavorando insieme per creare un ambiente di fusione controllato ed efficiente.
Il Crogiolo (Recipiente Refrattario)
Il crogiolo è un recipiente non conduttivo, resistente alle alte temperature, che contiene il metallo solido e fuso. Il suo materiale viene scelto in base al tipo di metallo da fondere per prevenire reazioni chimiche e garantire una lunga durata.
La Bobina di Induzione
Questo è il cuore del forno. È una bobina avvolta con precisione, quasi sempre realizzata in tubi di rame cavi, attraverso i quali scorre acqua di raffreddamento. Il compito della bobina è quello di trasportare la corrente ad alta frequenza necessaria per generare il campo magnetico.
L'Unità di Alimentazione
Questo sofisticato sistema converte l'energia di rete standard nell'energia ad alta frequenza richiesta dalla bobina. Tipicamente include:
- Trasformatore: Abbassa l'alta tensione di rete a un livello più sicuro e utilizzabile.
- Inverter: Converte la frequenza standard di 50/60 Hz nelle frequenze più elevate (da 150 Hz a 10.000 Hz) necessarie per un'induzione efficiente.
- Banca di Condensatori: Corregge il fattore di potenza della bobina altamente induttiva, massimizzando l'efficienza del trasferimento di potenza.
Sistemi di Supporto e Ausiliari
Diversi altri sistemi sono critici per il funzionamento. Un robusto telaio in acciaio supporta la bobina e il crogiolo, mentre estesi sistemi di raffreddamento fanno circolare l'acqua per proteggere l'alimentazione e la bobina di induzione dal surriscaldamento. Una cappa di aspirazione fumi è anche essenziale per la sicurezza e il controllo ambientale.
Comprendere i Compromessi: Forni Senza Nucleo vs. Forni a Canale
Il termine "forno a induzione" può riferirsi a due distinti design. Comprendere le loro differenze è fondamentale per apprezzare il ruolo del forno senza nucleo.
Forni Senza Nucleo
I forni senza nucleo, come descritto qui, sono ideali per la fusione a lotti. Possono essere avviati da una carica fredda di rottami solidi e possono essere completamente svuotati dopo ogni fusione. Questo li rende estremamente flessibili per le fonderie che devono produrre una varietà di leghe diverse.
Forni a Canale
Un forno a canale mantiene un "tallone" permanente di metallo fuso in un canale a forma di anello dove avviene l'induzione. È più simile a un recipiente di mantenimento o a un fusore continuo per una singola lega. Sebbene sia molto efficiente dal punto di vista energetico per mantenere la temperatura, manca della flessibilità operativa di un design senza nucleo.
Fare la Scelta Giusta per il Tuo Obiettivo
La selezione tra i diversi tipi di forno dipende interamente dall'obiettivo operativo.
- Se il tuo obiettivo principale è la flessibilità e la fusione da solido: Il forno a induzione senza nucleo è la scelta superiore grazie alla sua capacità di gestire frequenti cambi di lega e di partire da rottami freddi.
- Se il tuo obiettivo principale è il mantenimento di grandi volumi o il funzionamento continuo: Un forno a induzione a canale è più efficiente dal punto di vista energetico per mantenere la temperatura di un bagno già fuso per una singola lega.
Convertendo direttamente l'elettricità in calore all'interno del metallo stesso, il forno a induzione senza nucleo offre un controllo, una velocità e una pulizia ineguagliabili per la metallurgia moderna.
Tabella Riepilogativa:
| Componente | Funzione | Dettagli Chiave |
|---|---|---|
| Crogiolo | Contiene la carica metallica | Recipiente non conduttivo, resistente alle alte temperature |
| Bobina di Induzione | Genera campo magnetico | Tubi di rame raffreddati ad acqua per CA ad alta frequenza |
| Unità di Alimentazione | Converte la potenza ad alta frequenza | Include trasformatore, inverter e banco di condensatori |
| Sistemi di Supporto | Garantisce un funzionamento sicuro | Telaio in acciaio, sistemi di raffreddamento, estrazione fumi |
Pronto a ottimizzare il tuo processo di fusione dei metalli? Sfruttando un'eccezionale ricerca e sviluppo e la produzione interna, KINTEK fornisce a diversi laboratori soluzioni avanzate di forni ad alta temperatura. La nostra linea di prodotti, che include forni a muffola, a tubo, rotanti, forni a vuoto e ad atmosfera e sistemi CVD/PECVD, è completata dalla nostra forte capacità di personalizzazione profonda per soddisfare con precisione i requisiti sperimentali unici. Contattaci oggi per discutere come i nostri forni a induzione su misura possono migliorare la tua efficienza e i tuoi risultati!

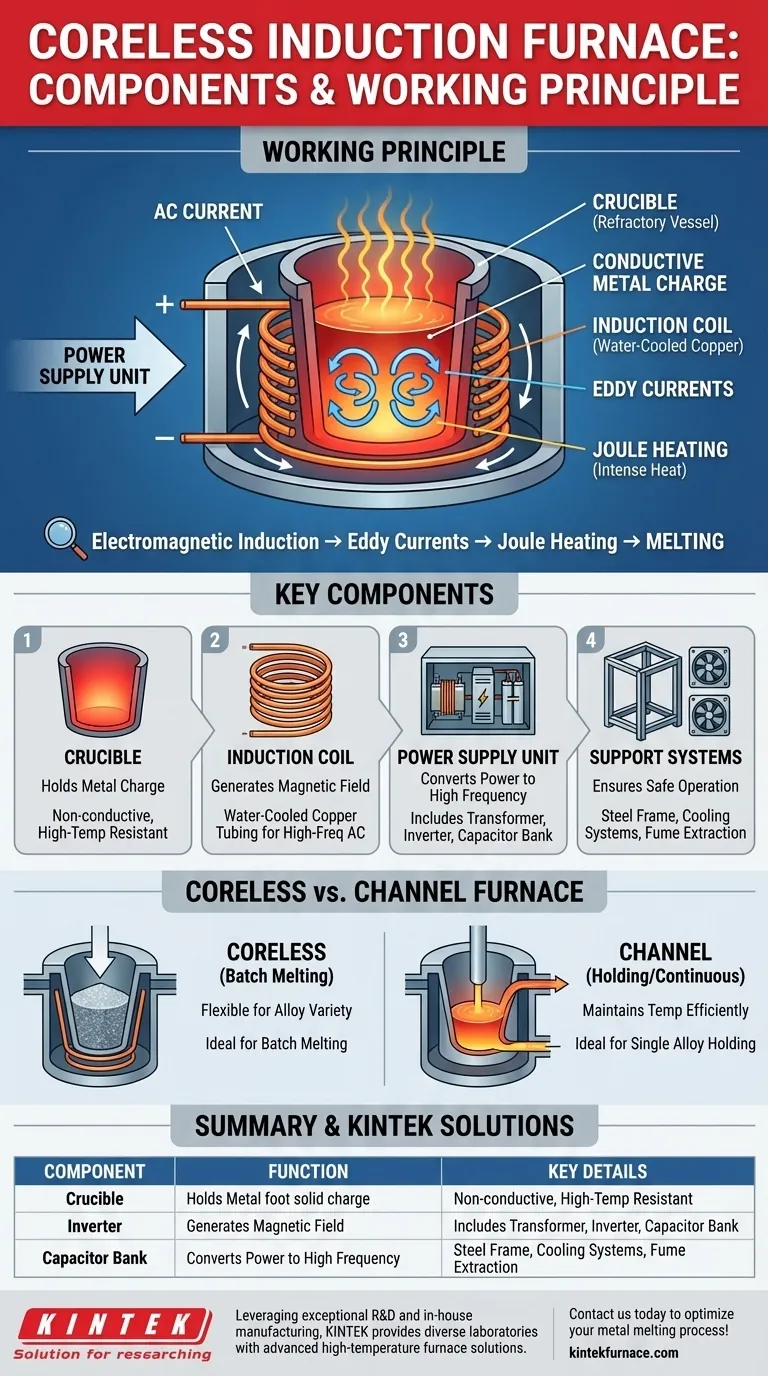

Guida Visiva
