In qualsiasi sistema di deposizione chimica da fase vapore (CVD), un diffusore di gas, spesso chiamato "showerhead" (soffione doccia), è il componente critico responsabile di garantire che i gas reagenti vengano erogati in modo uniforme su tutta la superficie del substrato. Trasforma il flusso di gas turbolento e concentrato proveniente dalla linea di ingresso in un fronte di flusso stabile e distribuito uniformemente. Questo controllo sull'erogazione del gas è fondamentale per ottenere una crescita del film coerente e di alta qualità.
Un diffusore di gas non è semplicemente un componente idraulico; è un elemento critico di controllo del processo che determina l'uniformità dell'ambiente di reazione. La sua funzione principale è eliminare i gradienti di concentrazione attraverso il substrato, che a loro volta governano direttamente lo spessore, la qualità e la ripetibilità del film depositato.
Il Problema: Conseguenze di un Flusso di Gas Non Uniforme
Senza un diffusore correttamente progettato, i gas precursori entrano nella camera di reazione in un modo che mina l'intero processo. Ciò porta a una cascata di esiti prevedibili e negativi.
L'Effetto "Getto"
Un ingresso di gas diretto agisce come una manichetta antincendio, creando un "getto" ad alta velocità puntato sul substrato. Questo concentra i gas reagenti in una piccola area, tipicamente il centro del wafer.
Questa azione a getto crea turbolenza e modelli di flusso caotici in tutta la camera, impedendo le condizioni stabili necessarie per una crescita controllata strato per strato.
Esaurimento Localizzato dei Precursori
L'area direttamente sotto il getto di gas viene inondata di reagenti, portando a una velocità di deposizione molto elevata. Tuttavia, questa intensa reazione consuma i precursori localmente.
Mentre il gas fluisce verso l'esterno verso i bordi del substrato, è già esaurito di reagenti. Questo effetto di "carenza" significa che i bordi ricevono una concentrazione di precursori molto inferiore rispetto al centro.
Spessore e Proprietà del Film Incoerenti
Questo gradiente nella concentrazione dei reagenti si traduce direttamente in un film non uniforme. Il film sarà più spesso al centro e progressivamente più sottile verso i bordi.
Inoltre, anche proprietà come la composizione chimica, la struttura a grana e la resistività elettrica varieranno, poiché dipendono fortemente dalla concentrazione locale e dal rapporto delle specie reagenti. Ciò rende inaffidabile il prodotto finale.
Come un Diffusore Crea Uniformità
Un diffusore di gas risolve questi problemi riprogettando fondamentalmente il flusso di gas prima ancora che raggiunga il substrato. Il suo design è pensato per creare uno stato di erogazione dei reagenti ideale e uniforme.

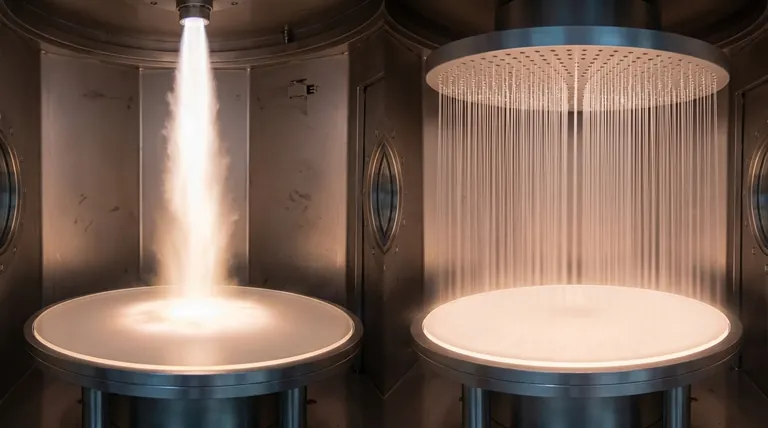

Da Getto ad Alta Velocità a Fronte Laminare
Il diffusore è costituito da un plenum e da una piastra frontale con un modello di piccoli fori progettato con precisione. Crea una caduta di pressione che forza il gas a distribuirsi uniformemente su tutta la piastra frontale.
Questo trasforma il singolo getto ad alta velocità in migliaia di piccoli flussi di gas a bassa velocità. Questi flussi si fondono a breve distanza sotto il diffusore per formare un unico fronte di flusso uniforme e stabile che si muove uniformemente verso il substrato.
Stabilire uno Strato Limite Uniforme
Un CVD di successo si basa sul controllo dello "strato limite" (boundary layer), un sottile strato di gas stagnante appena sopra il substrato dove avvengono principalmente le reazioni chimiche.
Un diffusore assicura che questo strato limite abbia uno spessore e una composizione chimica coerenti su tutto il wafer. Questa è la chiave per ottenere condizioni di crescita uniformi.
Garantire una Fornitura di Reagenti Coerente
Fornendo un fronte di flusso uniforme, il diffusore garantisce che ogni punto sulla superficie del substrato sia esposto a una concentrazione identica di gas precursore fresco e non esaurito. Ciò elimina l'effetto di carenza dal centro ai bordi osservato con l'iniezione diretta di gas.
Comprendere i Compromessi e le Considerazioni sulla Progettazione
Sebbene essenziale, un diffusore non è una soluzione "pronta all'uso". Le sue prestazioni dipendono in gran parte dal suo design e dalle condizioni in cui opera.
Il Rischio di Intasamento
La piastra frontale del diffusore si trova all'interno della zona calda di reazione. Con il tempo, la deposizione può verificarsi sul diffusore stesso, ostruendo gradualmente i piccoli fori.
I fori ostruiti interrompono il modello di flusso, reintroducendo la non uniformità che il diffusore era destinato a risolvere. Ciò richiede un rigoroso programma di pulizia e manutenzione.
Parametri Critici di Progettazione
L'efficacia di un diffusore è determinata dalla sua geometria. Le dimensioni, la spaziatura e il modello dei fori, così come la distanza tra il diffusore e il substrato, sono tutte variabili di progettazione critiche.
Un diffusore mal progettato può creare i propri problemi, come piccoli effetti di "getto" da ciascun foro individuale se sono troppo grandi o troppo distanti dal substrato.
Impatto Termico sulla Zona di Reazione
Il diffusore è una massa termica significativa all'interno della camera. Può agire come dissipatore di calore o come sorgente di calore radiante, alterando il profilo di temperatura sulla superficie del substrato. Questo effetto termico deve essere considerato e gestito nella progettazione complessiva del reattore per mantenere l'uniformità della temperatura.
Sfide con Reazioni Complesse
Per i processi che coinvolgono più precursori, specialmente quelli che possono pre-reagire in fase gassosa, la progettazione del diffusore è ancora più critica. Deve garantire che i gas siano o completamente miscelati prima di uscire o mantenuti separati fino all'ultimo momento possibile per prevenire reazioni parassite che consumano precursori e creano particelle.
Applicazione al Tuo Processo
Scegliere di concentrarsi sull'erogazione del gas è un passo verso la padronanza dei tuoi risultati CVD. Il tuo obiettivo specifico determinerà come darai priorità al ruolo del diffusore.
- Se la tua attenzione principale è la ripetibilità del processo e l'alta resa: Un diffusore ben progettato e ben mantenuto è indispensabile per passare dalla R&S alla produzione scalabile.
- Se la tua attenzione principale è la crescita di materiali complessi o superreticoli: La capacità del diffusore di fornire un flusso di reagenti stabile e uniforme è essenziale per controllare la stechiometria e ottenere interfacce nette.
- Se la tua attenzione principale è massimizzare l'efficienza dei precursori: Impedendo al gas di bypassare inutilmente il wafer, un diffusore assicura che una maggiore quantità del tuo costoso materiale di origine contribuisca alla crescita del film.
In definitiva, padroneggiare l'erogazione uniforme del gas è fondamentale per padroneggiare l'intero processo CVD.
Tabella Riassuntiva:
| Funzione | Impatto sul Processo CVD |
|---|---|
| Distribuzione Uniforme del Gas | Previene getti e turbolenza per una crescita stabile del film |
| Elimina i Gradienti di Concentrazione | Garantisce uno spessore e proprietà coerenti attraverso il substrato |
| Controlla lo Strato Limite | Mantiene un ambiente di reazione uniforme per film di alta qualità |
| Previene l'Esaurimento dei Precursori | Massimizza l'efficienza e riduce gli sprechi nell'uso dei materiali |
