Calore, Vuoto E Controllo: Progettare Il Cuore Di Un Forno Sottovuoto Ad Alta Temperatura

Il Paradosso del Riscaldamento nel Vuoto

Il vuoto è l'isolante definitivo. È un vuoto quasi perfetto, privo delle molecole d'aria che tipicamente trasferiscono il calore per convezione. Eppure, alcuni dei processi sui materiali più avanzati di oggi richiedono il riscaldamento di un componente a migliaia di gradi Celsius *all'interno* di quel vuoto.

Ciò presenta un paradosso ingegneristico fondamentale: come generare e contenere un calore immenso in un ambiente progettato per impedirne il trasferimento? Ancora più criticamente, come farlo senza fondere la camera stessa che crea il vuoto?

La risposta non risiede nella forza bruta, ma in un elegante sistema di energia controllata e isolamento strategico. Si tratta di costruire un sole in miniatura in una scatola.

La Soluzione: Un Sole in una Scatola

Il metodo più comune ed efficace è una forma di riscaldamento resistivo diretto. Invece di riscaldare l'intera camera, si crea una "zona calda" piccola, intensamente calda e altamente controllata, esattamente dove è necessaria.

Questo sistema ha due eroi.

Il Cuore del Fuoco: L'Elemento in Grafite

La fonte di calore è un elemento in grafite progettato su misura. La grafite è un materiale straordinario; resiste all'elettricità e, quando si forza una corrente attraverso di essa, quella resistenza genera un calore immenso, un fenomeno chiamato riscaldamento Joule. Può anche resistere a temperature che vaporizzerebbero la maggior parte dei metalli.

Questo elemento non è solo un supporto passivo per il pezzo da lavorare. *È* l'elemento riscaldante. Facendo passare una corrente controllata direttamente attraverso di esso, il calore nasce esattamente dove viene svolto il lavoro.

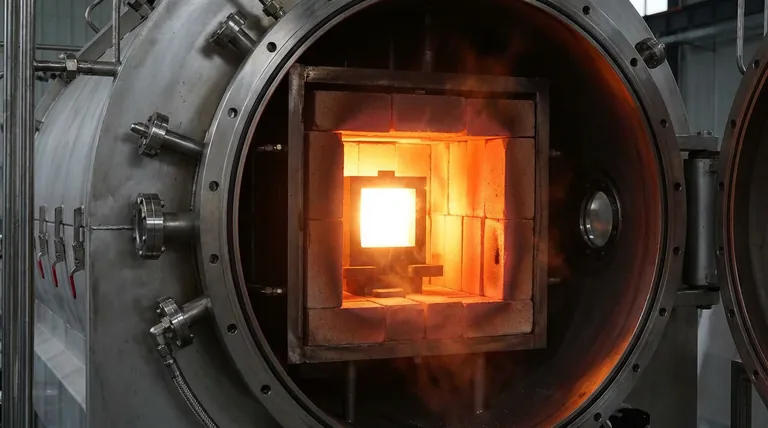

Lo Scudo: La Zona Calda Refrattaria

Attorno a questo cuore incandescente di grafite si trova una scatola costruita con materiali refrattari. Si tratta di ceramiche avanzate ingegnerizzate per agire come uno specchio termico, riflettendo il calore verso l'interno.

Questa scatola crea la "zona calda". Il suo compito è contenere l'energia termica, concentrandola sul pezzo da lavorare per la massima efficienza e uniformità di temperatura. È lo scudo che protegge il resto dell'universo, la camera a vuoto, dalla stella che arde all'interno.

La Battaglia Invisibile: Carico Termico e Integrità del Sistema

Senza quello scudo refrattario, l'elemento in grafite irradierrebbe calore indiscriminatamente. Le pareti fredde della camera a vuoto, spesso raffreddate ad acqua, agirebbero come un enorme pozzo energetico, sottraendo costantemente calore.

Ciò sarebbe incredibilmente inefficiente, come cercare di bollire l'acqua su un falò in un campo aperto. Sarebbe necessario un alimentatore molto più grande per compensare la continua perdita di calore.

Ancora più importante, le pareti della camera *devono* rimanere fredde. L'integrità del vuoto dipende da guarnizioni elastomeriche (O-ring) che fallirebbero ad alte temperature. L'integrità strutturale dell'acciaio stesso potrebbe essere compromessa.

Contenendo la stragrande maggioranza dell'energia radiante, la scatola refrattaria riduce drasticamente il carico termico sulle pareti della camera. Ciò significa che il sistema di raffreddamento può essere più semplice, più affidabile e meno costoso da gestire. Vince la battaglia invisibile prima ancora che inizi.

Il Dilemma dell'Ingegnere: Navigare i Compromessi

Questa elegante soluzione è una masterclass nei compromessi ingegneristici. Non esiste una scelta perfetta, solo la scelta giusta per un obiettivo specifico. Ogni decisione ha un peso.

La Questione della Purezza: Il Fantasma del Degasaggio

La grafite, con tutti i suoi punti di forza, può contenere gas intrappolati. Quando riscaldata sottovuoto, questi gas vengono rilasciati in un processo chiamato degasaggio. Per applicazioni sensibili come la produzione di semiconduttori o gli impianti medici, questo contaminante invisibile può essere disastroso.

La soluzione richiede un cambiamento psicologico da "cosa funziona" a "cosa è pulito". Ciò comporta la selezione di gradi di grafite ad altissima purezza e l'esecuzione di un ciclo di "cottura" preliminare per eliminare questi fantasmi volatili dal sistema.

La Sfida del Design: Più di una Semplice Forma

L'elemento in grafite stesso è un complesso pezzo di ingegneria. Deve:

Riscaldare il pezzo in modo uniforme.
Fornire un supporto meccanico stabile a temperature estreme.
Gestire la corrente elettrica senza creare punti caldi o freddi.

Il design dei contatti elettrici, l'area della sezione trasversale e la geometria sono tutte variabili critiche. È un problema multi-fisico che bilancia ingegneria elettrica, termica e meccanica in un unico componente.

Scegliere il Tuo Percorso: Allineare il Design allo Scopo

L'idoneità di questo intero approccio dipende dal tuo obiettivo finale.

Per temperature estreme (>1200°C): Il riscaldamento resistivo diretto è uno dei metodi più efficienti e controllabili disponibili.
Per processi ad alta purezza: L'attenzione si sposta sulla selezione dei materiali e sul pre-condizionamento per mitigare il degasaggio.
Per l'efficienza operativa: Il design e la qualità della zona calda refrattaria diventano fondamentali per ridurre al minimo i costi di alimentazione e raffreddamento.

Nessun singolo design di forno può essere ottimizzato contemporaneamente per tutte queste variabili. Il vero controllo del processo deriva da un sistema progettato per un'applicazione specifica. Ecco perché la personalizzazione approfondita non è un lusso, ma una necessità per la ricerca e la produzione all'avanguardia. Aziende come KINTEK, con R&S e produzione interne, costruiscono i loro sistemi di forni—dai forni sottovuoto e CVD ai forni a tubo e muffola—basandosi su questo stesso principio. Capiscono che non stai solo acquistando un forno; stai commissionando un ambiente termico su misura.

In definitiva, un forno sottovuoto ad alta temperatura è un sistema di delicati equilibri. È una soluzione ingegnerizzata che contiene una stella mantenendo il vuoto perfetto attorno ad essa, dimostrando che anche nel vuoto, il calore può essere padroneggiato.
