La gestione del gradiente di temperatura è strettamente necessaria perché consente ai diversi componenti all'interno di un unico setup sperimentale di operare simultaneamente alle loro temperature ottimali e uniche. Nelle misurazioni di impedenza ad alta temperatura, questa capacità consente ai sistemi di controllo ambientale, come le pompe di ossigeno, di funzionare ad alta efficienza senza compromettere termicamente il campione testato a una temperatura specifica diversa.
Disaccoppiando la temperatura del campione da quella dei sistemi di controllo ambientale, i ricercatori possono mantenere un'atmosfera chimica stabile caratterizzando accuratamente le proprietà fisiche delle interfacce in condizioni termodinamiche indipendenti.
La meccanica del controllo multizona
Ottimizzazione della funzionalità dei componenti
I complessi setup di impedenza richiedono spesso componenti attivi, come le pompe di ossigeno, per regolare l'atmosfera di prova.
Questi componenti richiedono spesso temperature elevate per raggiungere i livelli di attività necessari per il trasporto ionico, spesso intorno ai 725 °C.
Tuttavia, il materiale del campione stesso potrebbe richiedere test a una temperatura significativamente inferiore, ad esempio 500 °C.
Il ruolo dell'architettura a doppia zona

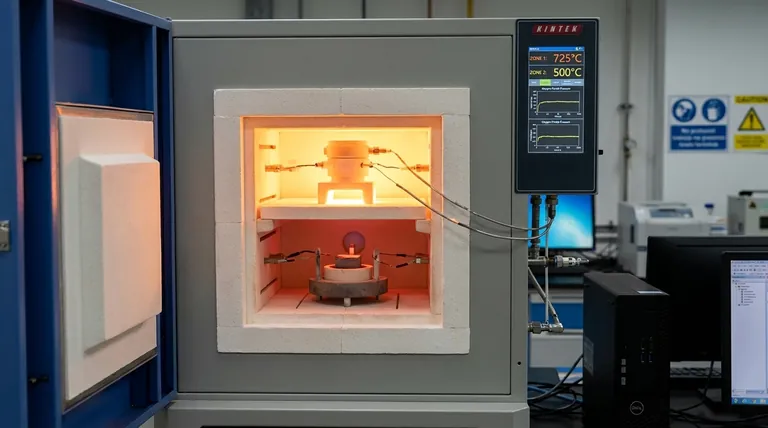

Per soddisfare questi requisiti termici contrastanti, i forni ad alte prestazioni utilizzano un controllo della temperatura a doppia zona.
Questa architettura crea un gradiente deliberato e gestito all'interno della camera del forno.
Consente alla regione "attiva" di rimanere sufficientemente calda per la regolazione ambientale, mentre la regione del campione "passiva" rimane alla temperatura di prova target.
Stabilire la stabilità chimica
Un obiettivo primario di questa gestione termica è garantire un ambiente di pressione parziale di ossigeno stabile.
Mantenendo la pompa di ossigeno nella sua zona ad alta attività, il sistema può mantenere condizioni atmosferiche precise indipendentemente dalla temperatura del campione.
Questa stabilità è fondamentale per prevenire fluttuazioni chimiche che potrebbero introdurre artefatti nei dati di impedenza.
Garantire la precisione dei dati
Monitoraggio con termocoppie di precisione
L'implementazione di un gradiente di temperatura richiede un monitoraggio rigoroso per garantire che il profilo del gradiente sia stabile e noto.
Le termocoppie di precisione sono posizionate strategicamente per monitorare sia la zona attiva ad alto calore che la zona del campione.
Questo anello di feedback consente ai controller del forno di combattere la deriva termica e bloccare il gradiente desiderato.
Catturare le vere proprietà fisiche
La spettroscopia di impedenza è altamente sensibile allo stato termodinamico delle interfacce del materiale.
Se la temperatura del campione fluttua a causa della vicinanza alla pompa di ossigeno, le condizioni termodinamiche cambiano, distorcendo i dati.
La gestione del gradiente garantisce che le proprietà fisiche registrate siano intrinseche al campione alla temperatura di prova prevista, non il risultato di interferenze termiche.
Comprendere i compromessi
Complessità del sistema aumentata
Sebbene necessaria per dati ad alta fedeltà, la gestione dei gradienti di temperatura introduce una significativa complessità al setup dell'attrezzatura.
Richiede elementi riscaldanti indipendenti multipli e controller sofisticati piuttosto che un singolo termostato a punto fisso.
Rischi di diafonia termica
Anche con il controllo a doppia zona, il calore migra naturalmente dalle zone ad alta temperatura a quelle più basse.
Un posizionamento o un isolamento impropri tra la pompa di ossigeno e il campione possono portare a un "sanguinamento termico", in cui il campione viene inavvertitamente riscaldato oltre il suo punto impostato.
Ciò richiede un'attenta progettazione fisica del forno per mantenere l'integrità del gradiente.
Fare la scelta giusta per il tuo obiettivo
Per massimizzare l'accuratezza delle tue misurazioni di impedenza, devi allineare le capacità del tuo forno con i tuoi vincoli sperimentali.
- Se la tua attenzione principale è il controllo ambientale: Dai priorità a un sistema a doppia zona che consenta alle pompe ioniche di operare a temperature di picco (ad es. >700 °C) per garantire una pressione parziale di ossigeno stabile.
- Se la tua attenzione principale è la caratterizzazione del campione a bassa temperatura: Assicurati che il design del tuo forno fornisca una separazione fisica sufficiente o barriere termiche per impedire al calore della zona di controllo ambientale di influenzare il campione.
La precisione nella gestione termica è il fattore determinante che trasforma un forno standard in uno strumento ad alte prestazioni per analisi elettrochimiche affidabili.

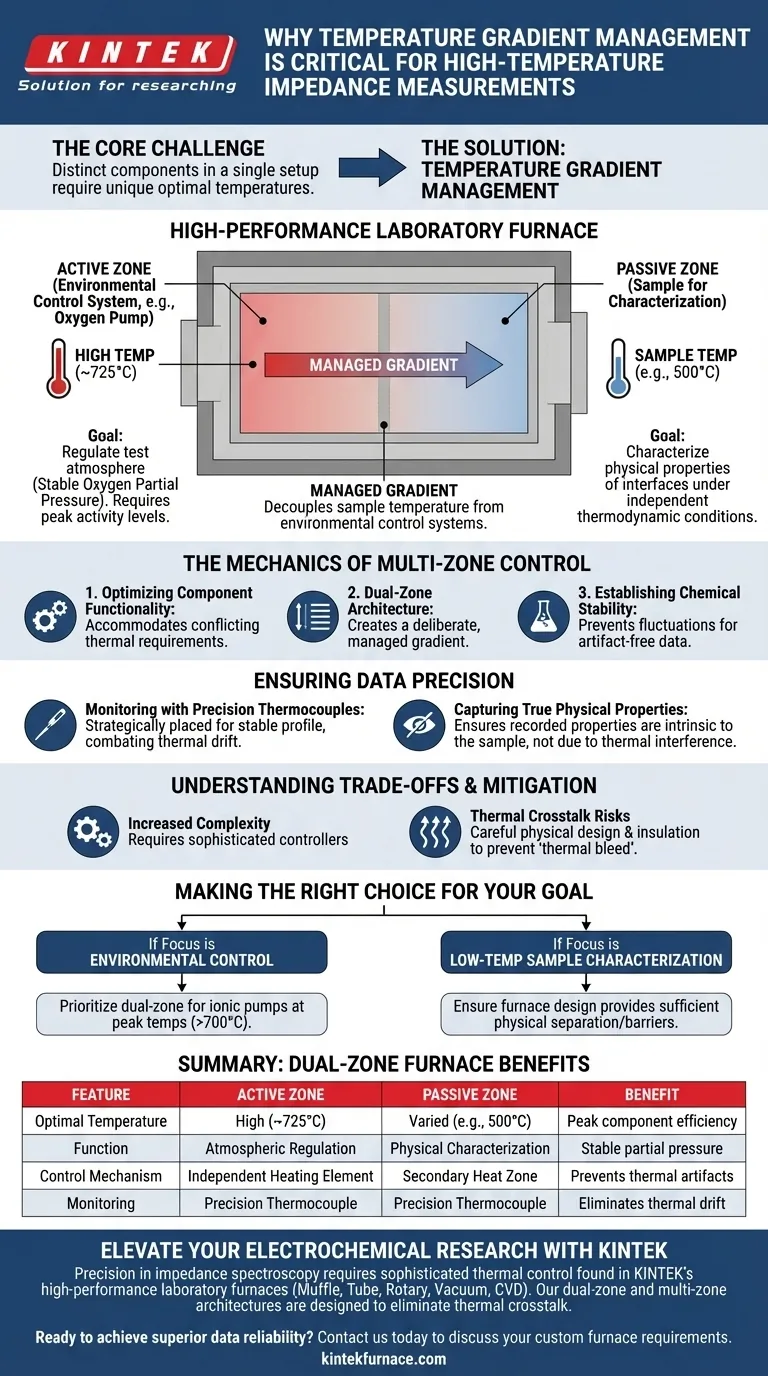

Tabella riassuntiva:
| Caratteristica | Zona attiva (pompa di ossigeno) | Zona passiva (campione) | Beneficio |
|---|---|---|---|
| Temperatura ottimale | Alta (~725°C) | Variabile (ad es. 500°C) | Efficienza di picco del componente |
| Funzione | Regolazione atmosferica | Caratterizzazione fisica | Pressione parziale stabile |
| Meccanismo di controllo | Elemento riscaldante indipendente | Zona di calore secondaria | Previene artefatti termici |
| Monitoraggio | Termocoppia di precisione | Termocoppia di precisione | Elimina la deriva termica |
Eleva la tua ricerca elettrochimica con KINTEK
La precisione nella spettroscopia di impedenza richiede più del semplice calore; richiede il sofisticato controllo termico trovato nei forni da laboratorio ad alte prestazioni di KINTEK.
Supportato da R&S e produzione esperte, KINTEK offre una vasta gamma di sistemi Muffle, Tube, Rotary, Vacuum e CVD, tutti personalizzabili per le tue esigenze di ricerca uniche. Le nostre architetture di forni a doppia e multizona sono progettate per eliminare la diafonia termica, garantendo che i tuoi campioni rimangano alla temperatura target esatta mentre i sistemi di controllo ambientale operano alla massima efficienza.
Pronto a ottenere un'affidabilità dei dati superiore? Contattaci oggi per discutere i tuoi requisiti per forni personalizzati.
Guida Visiva
Riferimenti
- Claudia Steinbach, Jürgen Fleig. The Oxygen Partial Pressure Dependence of Space Charges at SrTiO<sub>3</sub>|Mixed Ionic Electronic Conducting Oxide Heterojunctions. DOI: 10.1002/smtd.202500728
