In sintesi, la calibrazione del profilo di temperatura è essenziale perché la temperatura impostata sul controllore non è la stessa temperatura effettivamente sperimentata dal campione. Con il tempo, fattori come l'invecchiamento dei componenti e il degrado dei materiali fanno sì che la vera zona di riscaldamento del forno si sposti o si restringa. La calibrazione regolare è l'unico modo per verificare l'attuale profilo di temperatura, assicurando che i risultati sperimentali o di produzione siano accurati, coerenti e ripetibili.
Lo scopo fondamentale di un forno a tubo è creare un ambiente termico preciso. Senza la calibrazione, si opera su un'ipotesi — che il setpoint corrisponda alla realtà — che inevitabilmente porta a risultati incoerenti e processi falliti. La calibrazione sostituisce tale ipotesi con dati verificati.
La Lacuna tra Setpoint e Realtà
Comprendere perché la calibrazione è fondamentale inizia con la comprensione del concetto di profilo di temperatura. Non è semplice come impostare un singolo valore di temperatura sul controllore.
Cos'è un Profilo di Temperatura?
Un profilo di temperatura è una mappa della temperatura in vari punti lungo la lunghezza del tubo del forno. Raramente è una linea piatta.
Al contrario, la temperatura è massima al centro degli elementi riscaldanti e diminuisce gradualmente verso le estremità del tubo. La sezione con una temperatura stabile e uniforme è nota come zona a temperatura costante o zona calda.
Perché la Lettura del Controllore Non è Sufficiente
Il controllore del forno si basa su una singola termocoppia per misurare e regolare la temperatura. Tuttavia, questa termocoppia è tipicamente posizionata vicino agli elementi riscaldanti, non necessariamente dove viene posizionato il campione.
Il processo di calibrazione del profilo misura la temperatura all'interno del tubo, rivelando la dimensione e la posizione reali della zona calda. Ciò consente di posizionare correttamente il campione per il trattamento termico desiderato.
Perché i Profili di Temperatura si Degrado nel Tempo
Il profilo di temperatura di un forno non è statico. È una proprietà dinamica che cambia durante la vita utile dell'apparecchiatura, rendendo necessaria una calibrazione periodica.
Invecchiamento degli Elementi Riscaldanti
Gli elementi riscaldanti, sia in carburo di silicio che in disilicuro di molibdeno, si degradano con l'uso. La loro resistenza elettrica cambia, facendo sì che la loro emissione di calore diventi meno efficiente o meno uniforme lungo la loro lunghezza.
Ciò altera direttamente la forma e la temperatura di picco del profilo, anche se il setpoint del controllore rimane lo stesso.
Cambiamenti nell'Isolamento e nella Struttura
L'isolamento termico e i blocchi ceramici all'interno della struttura del forno sono importanti quanto gli elementi riscaldanti. Dopo molti cicli termici, l'isolamento può compattarsi o incrinarsi.
Questi cambiamenti alterano le caratteristiche di perdita di calore del forno, causando il potenziale restringimento della zona a temperatura costante o lo spostamento della sua posizione all'interno del tubo.
Cambiamenti nelle Condizioni di Processo
L'introduzione di un gas di trasporto diverso, la modifica della portata del gas o la lavorazione di un carico di campione più grande possono tutti influire sulla dinamica termica all'interno del forno.
Ognuna di queste variabili può alterare leggermente ma significativamente il profilo di temperatura. La ricalibrazione per nuove condizioni di processo è fondamentale per mantenere la coerenza.
Comprendere i Compromessi: Il Costo dell'Inazione
Saltare la calibrazione regolare può sembrare un modo per risparmiare tempo, ma introduce rischi significativi che superano di gran lunga lo sforzo.
Risultati Incoerenti e Inaffidabili
La conseguenza più immediata di un forno non calibrato è la mancanza di ripetibilità. Se la zona calda si è ristretta o spostata dall'ultimo esperimento, non è possibile garantire che due cicli identici producano lo stesso risultato.
Questo è fatale per la ricerca ad alto rischio, dove la coerenza è il fondamento di conclusioni valide.
Processi Falliti e Risorse Sprecate
Nella produzione o nella sintesi di materiali, leggere deviazioni di temperatura possono fare la differenza tra un lotto di successo e un fallimento totale. Un forno non calibrato può portare a ceramiche sinterizzate in modo improprio, reazioni chimiche incomplete o crescita cristallina difettosa.
Questi fallimenti comportano spreco di materiali, tempo ed energia, influenzando direttamente l'efficienza operativa e i costi.
Dati Scientifici Fuorvianti
Per ricercatori accademici o industriali, la pubblicazione di dati ottenuti da uno strumento non calibrato mina l'integrità del lavoro. Se la temperatura riportata si basa su un setpoint piuttosto che su un profilo verificato, i risultati non possono essere riprodotti in modo affidabile da altri, il che è una pietra angolare del metodo scientifico.
Fare la Scelta Giusta per il Tuo Processo
La calibrazione non è un'attività valida per tutti. La frequenza richiesta dipende dalla tua specifica applicazione e tolleranza all'errore.
- Se il tuo obiettivo principale è la ricerca ad alto rischio o la produzione commerciale: Devi calibrare frequentemente (ad esempio, trimestralmente, dopo qualsiasi manutenzione o all'inizio di un nuovo processo) per garantire la massima accuratezza e ripetibilità.
- Se il tuo obiettivo principale è l'uso generale in laboratorio o l'insegnamento: Una calibrazione annuale, o ogni volta che si osservano risultati incoerenti, è una base sufficiente per mantenere prestazioni affidabili.
- Se il tuo obiettivo principale è lo sviluppo di un nuovo materiale o processo: Esegui sempre una calibrazione completa del profilo di temperatura prima di iniziare per stabilire una linea di base termica precisa e affidabile per tutto il lavoro successivo.
In definitiva, trattare il profilo di temperatura del tuo forno come un parametro di processo verificabile e critico è il fondamento per ottenere una lavorazione termica affidabile.
Tabella Riassuntiva:
| Aspetto Chiave | Importanza |
|---|---|
| Profilo di Temperatura | Mappa la temperatura lungo il tubo del forno; assicura che il campione sperimenti il calore corretto. |
| Fattori di Degrado | L'invecchiamento degli elementi, i cambiamenti nell'isolamento e le variazioni di processo alterano il profilo nel tempo. |
| Rischi della Mancata Calibrazione | Risultati incoerenti, risorse sprecate e dati scientifici inaffidabili. |
| Frequenza di Calibrazione | Varia in base all'uso: frequente per applicazioni ad alto rischio, annuale per uso generale in laboratorio. |
Assicura il successo dei tuoi esperimenti con un controllo termico preciso! In KINTEK, sfruttiamo eccellenti capacità di R&S e produzione interna per fornire soluzioni avanzate di forni ad alta temperatura, inclusi Forni a Tubo, Forni a Muffola, Forni Rotativi, Forni sottovuoto e a Atmosfera e Sistemi CVD/PECVD. La nostra forte capacità di personalizzazione approfondita ci consente di adattare le soluzioni alle tue esigenze sperimentali uniche, aiutandoti a ottenere risultati accurati, coerenti e ripetibili. Non lasciare che attrezzature non calibrate ti ostacolino: contattaci oggi per discutere come i nostri forni possono ottimizzare i tuoi processi di laboratorio!

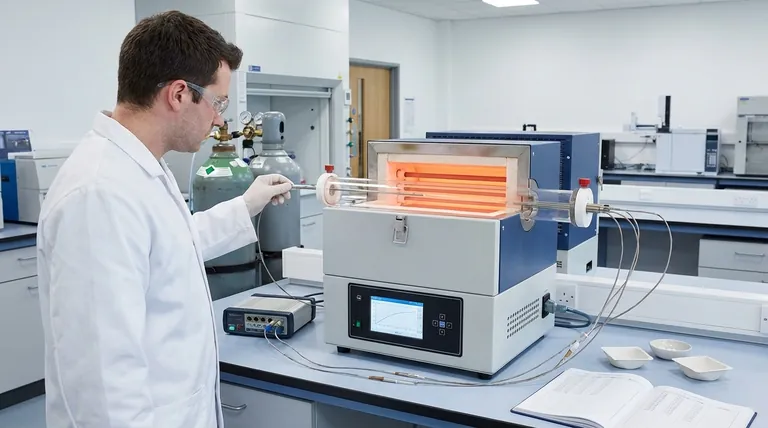

Guida Visiva
