In parole semplici, la lunghezza uniforme di un forno a tubo è la regione centrale all'interno del tubo del forno in cui la temperatura è più stabile e costante. Questa zona, spesso specificata con una tolleranza come ±5°C, è l'area di lavoro utilizzabile per i processi sensibili alla temperatura. La sua lunghezza non è fissa, ma è una caratteristica critica delle prestazioni determinata dalla progettazione del forno, incluse le sue zone di riscaldamento, l'isolamento e la lunghezza del tubo di lavoro.
Il concetto di "lunghezza uniforme" è centrale per comprendere il valore di un forno a tubo. Non è semplicemente una dimensione fisica, ma una misura della sua precisione di riscaldamento, determinata direttamente dall'efficacia con cui il design contrasta la naturale perdita di calore alle estremità del tubo.
Perché la Lunghezza Uniforme è la Metrica Critica
Lo scopo principale di un forno a tubo è fornire un ambiente termico estremamente controllato e stabile. La qualità dei tuoi risultati, sia in un laboratorio di ricerca che in una linea di produzione industriale, dipende direttamente da questa stabilità.
L'Obiettivo: Ripetibilità e Precisione del Processo
Molti processi avanzati sui materiali, come la crescita di cristalli, la ricottura e la deposizione chimica da fase vapore, sono estremamente sensibili ai gradienti di temperatura.
Anche una piccola deviazione dalla temperatura impostata può alterare le proprietà del materiale, rovinare un campione o rendere i risultati sperimentali impossibili da replicare. La lunghezza uniforme definisce la "zona sicura" in cui puoi essere certo che il tuo campione stia sperimentando la temperatura desiderata.
Il Problema: Perdita di Calore Inevitabile
Il calore fuoriesce naturalmente da qualsiasi estremità aperta del tubo del forno. Questa realtà fisica significa che la temperatura diminuirà inevitabilmente man mano che ci si sposta dal centro del forno verso le sue estremità.
L'intera sfida ingegneristica di un forno a tubo ad alte prestazioni è minimizzare questo effetto e massimizzare la lunghezza della zona centrale stabile.
Fattori Chiave che Controllano la Lunghezza Uniforme
Ottenere una zona uniforme lunga e stabile è una questione di gestione intelligente del calore. Diversi fattori di progettazione lavorano insieme per raggiungere questo obiettivo.
Zone di Riscaldamento: Monozona vs. Multizona
Questo è il fattore più significativo. Un forno monozona ha un unico set di elementi riscaldanti e un unico controller. È più semplice ma avrà sempre una marcata caduta di temperatura alle estremità.
Un forno multizona (tipicamente tre zone) ha elementi riscaldanti e controller separati per il centro e le due zone terminali. Impostando le zone terminali a una temperatura leggermente più alta, possono compensare attivamente la perdita di calore, estendendo drasticamente la lunghezza della zona centrale uniforme.
Isolamento e Tappi Isolanti
Un isolamento di alta qualità all'interno del corpo del forno minimizza la perdita di calore verso l'ambiente circostante.
Ancora più importante, è possibile inserire all'estremità del tubo di lavoro tappi isolanti realizzati in fibra ceramica. Questi agiscono come barriere termiche dirette, intrappolando fisicamente il calore e migliorando significativamente l'uniformità della temperatura.
Dimensioni e Materiale del Tubo di Lavoro
Un tubo di lavoro più lungo che si estende ben oltre la lunghezza riscaldata del forno fornisce un buffer naturale, che può aiutare a stabilizzare il profilo di temperatura.
Anche il materiale del tubo, come quarzo o allumina, presenta diverse proprietà di conducibilità termica che possono influenzare sottilmente la distribuzione del calore.
Sistema di Controllo della Temperatura
I forni moderni utilizzano un controller PID (Proporzionale-Integrale-Derivativo). La qualità e la calibrazione di questo sistema determinano la rapidità e la precisione con cui può mantenere la temperatura impostata, contribuendo alla stabilità all'interno della zona uniforme.
Comprendere i Compromessi
Scegliere o configurare un forno comporta un bilanciamento tra le esigenze di prestazione e i vincoli pratici.
Prestazioni vs. Costo
Un forno multizona offre una uniformità di temperatura notevolmente superiore su una lunghezza maggiore, ma è più complesso, con controller e elettronica di potenza aggiuntivi, rendendolo significativamente più costoso di un modello monozona.
Spazio Utile vs. Ingombro del Forno
Ottenere una lunga zona uniforme spesso richiede una lunghezza riscaldata fisicamente maggiore e un tubo di lavoro più lungo. Ciò aumenta l'ingombro complessivo dell'attrezzatura in laboratorio.
Inoltre, l'utilizzo di tappi isolanti migliora l'uniformità ma riduce la lunghezza fisicamente accessibile all'interno del tubo per il carico e lo scarico dei campioni.
Come Applicare Questo al Tuo Processo
La tua applicazione specifica determina il livello di uniformità di cui hai bisogno.
- Se la tua attenzione principale è la massima precisione per campioni grandi o processi sensibili: Un forno multizona è la scelta corretta e necessaria.
- Se la tua attenzione principale è il riscaldamento per uso generale di piccoli campioni: Un forno monozona ben progettato è spesso una soluzione economicamente vantaggiosa e perfettamente adeguata.
- Se la tua attenzione principale è l'ottimizzazione di un forno monozona esistente: Investire in tappi isolanti di alta qualità è l'azione singola più efficace che puoi intraprendere per migliorare la tua lunghezza uniforme.
In definitiva, la comprensione di questi fattori ti consente di selezionare l'attrezzatura giusta e di utilizzarla per ottenere i risultati più affidabili e ripetibili.
Tabella Riassuntiva:
| Fattore | Impatto sulla Lunghezza Uniforme |
|---|---|
| Zone di Riscaldamento (Monozona vs. Multizona) | La multizona estende la lunghezza uniforme compensando la perdita di calore alle estremità |
| Isolamento e Tappi Isolanti | Migliora l'uniformità riducendo la perdita di calore, ma può ridurre la lunghezza del tubo accessibile |
| Dimensioni e Materiale del Tubo di Lavoro | Tubi più lunghi e materiali come quarzo/allumina possono stabilizzare la temperatura |
| Sistema di Controllo della Temperatura | I controller PID migliorano la stabilità all'interno della zona uniforme |
Ottimizza i processi termici del tuo laboratorio con le soluzioni per forni ad alta temperatura avanzate di KINTEK! Sfruttando eccellenti capacità di R&S e produzione interna, forniamo a diversi laboratori attrezzature affidabili come Forni a Tubo, Forni a Muffola, Forni Rotativi, Forni a Vuoto e a Atmosfera e Sistemi CVD/PECVD. La nostra forte capacità di personalizzazione approfondita garantisce un allineamento preciso con le tue esigenze sperimentali uniche, migliorando la ripetibilità e la precisione. Contattaci oggi per discutere come possiamo supportare le tue esigenze specifiche e portare avanti la tua ricerca!

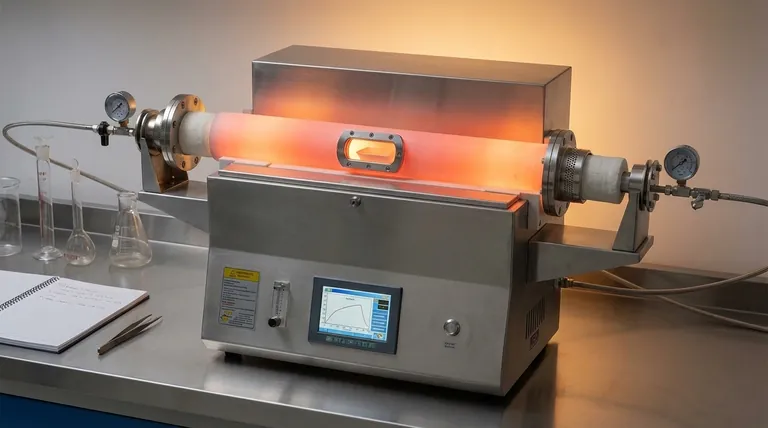

Guida Visiva
