In sintesi, il sistema di controllo della temperatura è il cervello regolatore di un forno a tubo rotante. Utilizza sensori, tipicamente termocoppie, per monitorare costantemente la temperatura interna e invia queste informazioni a un controllore. Il controllore confronta quindi questi dati in tempo reale con il punto di riferimento desiderato e regola con precisione la potenza fornita agli elementi riscaldanti, assicurando che il forno mantenga una temperatura stabile e accurata.
Nella lavorazione dei materiali, la temperatura non è solo una questione di calore, ma di essere precisamente e costantemente corretta. Il sistema di controllo della temperatura è ciò che garantisce questa precisione, trasformando un forno da una semplice fonte di calore in uno strumento affidabile per risultati ripetibili e di alta qualità.
Come il sistema di controllo della temperatura raggiunge la precisione
L'efficacia di un forno a tubo rotante dipende da un sistema di feedback a circuito chiuso. Questo sistema misura, confronta e corregge continuamente la temperatura per mantenere il processo entro parametri rigorosi.
Il ruolo dei sensori di temperatura
Il processo inizia con un sensore di temperatura, più comunemente una termocoppia. Questo dispositivo agisce come il recettore nervoso del forno, posizionato strategicamente per misurare il calore nella zona di processo.
Converte l'energia termica rilevata in un piccolo segnale elettrico. Questo segnale è una rappresentazione diretta e in tempo reale della temperatura che il tuo materiale sta sperimentando.
La funzione del controllore
Il segnale elettrico dalla termocoppia viene inviato al controllore di temperatura, che è il centro decisionale del sistema.
Il compito principale del controllore è confrontare costantemente il segnale in ingresso (temperatura effettiva) con la temperatura di setpoint che hai programmato.
Regolazione degli elementi riscaldanti
In base alla differenza tra la temperatura effettiva e il setpoint, il controllore regola la potenza in uscita verso gli elementi riscaldanti.
Se la temperatura è troppo bassa, il controllore aumenta la potenza. Se è troppo alta, la diminuisce o la interrompe. Questo ciclo costante di regolazione assicura che la temperatura rimanga eccezionalmente stabile attorno al punto desiderato.
Perché questo controllo è fondamentale per i forni rotanti
La combinazione di rotazione e controllo preciso della temperatura è ciò che rende un forno a tubo rotante così efficace. L'uno non può funzionare in modo ottimale senza l'altro.
Garantire una trasformazione uniforme del materiale
Il tubo rotante è progettato per far roteare il materiale, assicurando che ogni particella sia esposta in modo uniforme alla fonte di calore.
Tuttavia, ciò è efficace solo se la fonte di calore stessa è stabile. Il sistema di controllo della temperatura garantisce che il calore a cui il materiale è uniformemente esposto sia la temperatura corretta e costante, prevenendo punti poco o troppo trattati nel lotto.
Garantire la ripetibilità del processo
Per qualsiasi applicazione industriale o di ricerca, ottenere lo stesso risultato ogni volta è di primaria importanza. Deviazioni minime di temperatura possono portare a variazioni significative nella qualità del prodotto, dalla composizione chimica alla struttura fisica.
Un sistema di controllo preciso elimina la temperatura come variabile, garantendo che il lotto #1 e il lotto #100 siano processati in condizioni termiche identiche.
Prevenire danni ai materiali
Molti processi avanzati di lavorazione dei materiali, come la sinterizzazione, la calcinazione o la pirolisi, avvengono entro finestre di temperatura molto ristrette.
Superare la temperatura target può fondere, decomporre o altrimenti rovinare il materiale. Scendere al di sotto può significare che la trasformazione chimica o fisica desiderata semplicemente non avviene. Il sistema di controllo è la principale salvaguardia contro questo tipo di fallimento del processo.
Comprendere i compromessi e le limitazioni
Anche se essenziale, un sistema di controllo della temperatura non è privo di sfide intrinseche che richiedono considerazione.
Posizionamento e precisione del sensore
La precisione del sistema dipende interamente dal suo sensore. Una lettura della termocoppia è valida solo per il punto esatto in cui è posizionata. Se è troppo vicina a un elemento riscaldante o in una zona più fredda, il controllore regolerà la temperatura sbagliata, portando a una lavorazione inaccurata.
Ritardo termico e overshoot
Esiste un naturale ritardo tra la regolazione della potenza da parte del controllore e l'effettivo cambiamento della temperatura interna del forno. Questo è noto come ritardo termico.
Un controllore semplicistico può facilmente superare la temperatura target applicando troppo calore prima che il sensore registri il cambiamento. I controllori PID (Proporzionale-Integrale-Derivativo) avanzati sono specificamente progettati per anticipare questo ritardo e levigare la curva di riscaldamento, ma richiedono una corretta messa a punto.
Controllo a zona singola vs. multi-zona
Un forno standard ha una singola zona di riscaldamento con un unico controllore. Sebbene efficace, può creare un gradiente di temperatura in cui il centro del tubo è più caldo. Per tubi più lunghi o processi altamente sensibili, i forni multi-zona con controllori indipendenti per ogni sezione offrono un controllo molto più preciso sul profilo di temperatura lungo l'intera lunghezza del tubo.
Fare la scelta giusta per il tuo obiettivo
La configurazione ideale per il controllo della temperatura dipende interamente dalla tua specifica applicazione.
- Se il tuo obiettivo principale è la produzione continua ad alto volume: Dai priorità a un sistema robusto con un controllore PID ben tarato per garantire la coerenza su grandi lotti e prevenire costosi sprechi.
- Se il tuo obiettivo principale è la ricerca e lo sviluppo: Hai bisogno di un sistema con alta precisione, capacità di registrazione dati e la possibilità di programmare profili di temperatura complessi per esplorare diversi parametri di processo.
- Se il tuo obiettivo principale è la lavorazione di materiali altamente sensibili: Un sistema di controllo multi-zona è fondamentale per creare profili di temperatura precisi e uniformi lungo il tubo, eliminando punti caldi o freddi.
In ultima analisi, un sistema di controllo della temperatura efficace è ciò che eleva un forno rotante da un semplice forno a uno strumento di precisione per la scienza e la produzione dei materiali moderni.
Tabella riassuntiva:
| Componente | Funzione | Impatto |
|---|---|---|
| Sensore di temperatura | Monitora la temperatura interna tramite termocoppie | Fornisce dati in tempo reale per una regolazione accurata |
| Controllore | Confronta la temperatura effettiva con il setpoint e regola la potenza | Mantiene una temperatura stabile, prevenendo deviazioni |
| Elementi riscaldanti | Ricevono regolazioni di potenza dal controllore | Garantisce un'emissione di calore costante per una lavorazione uniforme |
| Controllo multi-zona | Gestisce la temperatura lungo la lunghezza del tubo | Elimina i gradienti per materiali sensibili |
| Taratura PID | Anticipa il ritardo termico e leviga le curve di riscaldamento | Riduce l'overshoot e migliora l'affidabilità del processo |
Sblocca la precisione nella lavorazione dei tuoi materiali con KINTEK
Sfruttando un'eccezionale R&S e la produzione interna, KINTEK fornisce a diversi laboratori soluzioni avanzate per forni ad alta temperatura. La nostra linea di prodotti, che include Forni a Muffola, a Tubo, Rotanti, Forni Sottovuoto e ad Atmosfera, e Sistemi CVD/PECVD, è completata dalla nostra forte capacità di personalizzazione profonda per soddisfare con precisione requisiti sperimentali unici. Che tu sia concentrato sulla produzione ad alto volume, sulla R&S o sulla lavorazione di materiali sensibili, i nostri sistemi di controllo della temperatura garantiscono accuratezza, uniformità e ripetibilità. Contattaci oggi per discutere come possiamo personalizzare una soluzione per le tue esigenze e migliorare l'efficienza del tuo laboratorio!

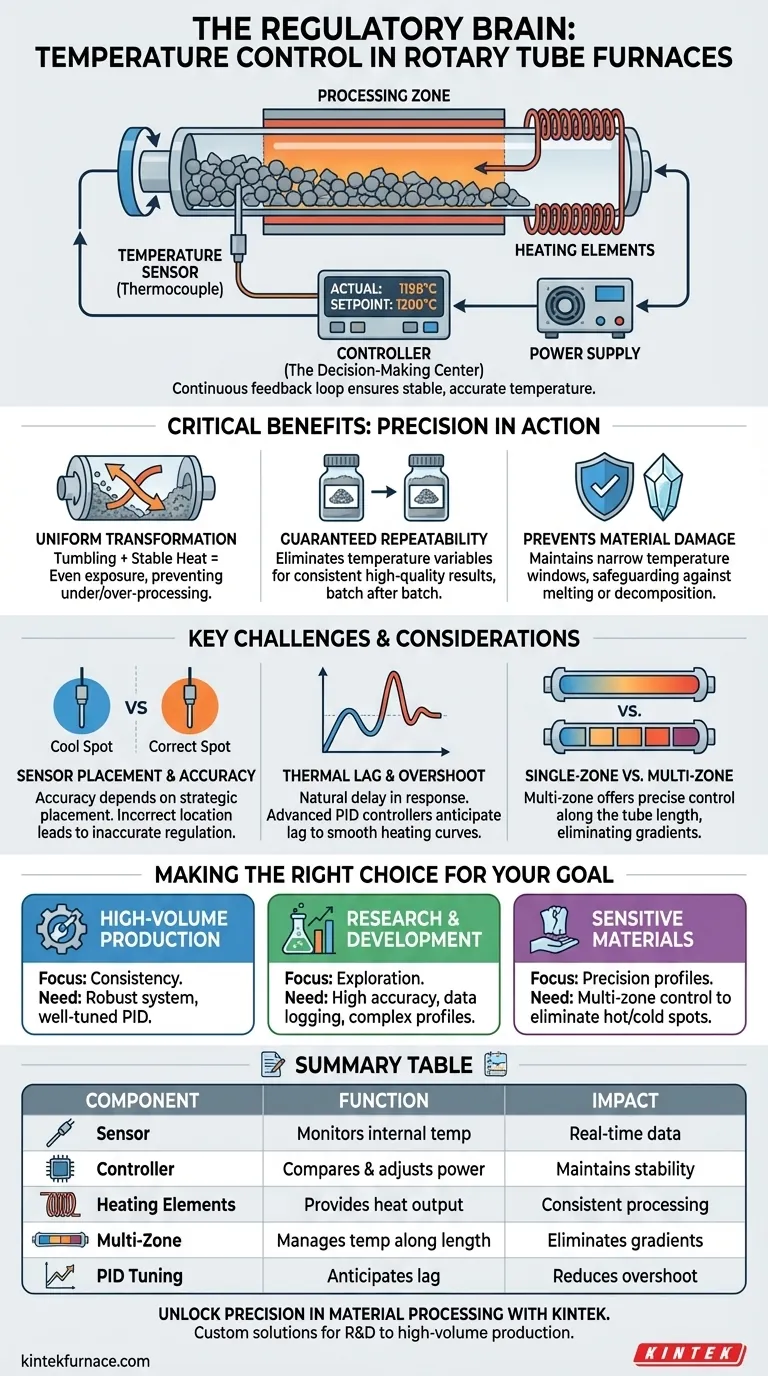

Guida Visiva
