Il vuoto raggiungibile in un forno a scatola a atmosfera varia in modo significativo in base alla sua progettazione, spaziando da un vuoto grossolano per la semplice spurgatura del gas a un alto vuoto per la lavorazione di materiali sensibili. Un'unità tipica può raggiungere una pressione manometrica negativa di circa -0,1 MPa per la rimozione iniziale dell'aria, mentre modelli specializzati possono raggiungere pressioni assolute fino a 1 Pa o anche 10⁻³ hPa (0,1 Pa) per applicazioni di elevata purezza.
La distinzione fondamentale non è solo se un forno a atmosfera può creare un vuoto, ma la qualità di tale vuoto. Il livello di pressione che si può raggiungere detta direttamente i tipi di processi che si possono eseguire, separando la semplice spurgatura con gas inerte dai trattamenti di materiali ad alta purezza.
Comprendere le Classificazioni di Pressione del Forno
Per interpretare le specifiche del produttore, è necessario prima capire come vengono misurate la pressione e il vuoto. La terminologia può essere fonte di notevole confusione.
La Base di Riferimento: Pressione Atmosferica
Un forno a scatola a atmosfera standard, quando non è sotto vuoto o pressione positiva, opera semplicemente alla pressione atmosferica ambiente. Questa fluttua tipicamente tra 700 hPa e 1060 hPa a seconda dell'altitudine e del tempo atmosferico.
Pressione Manometrica: Una Misura Relativa
Molte specifiche elencano la capacità di vuoto come pressione manometrica negativa, ad esempio -0,1 MPa.
Questo valore è relativo alla pressione atmosferica esterna al forno. Una lettura di -0,1 MPa indica che la pressione interna è inferiore di 0,1 MPa rispetto all'aria esterna, rappresentando una rimozione quasi completa dell'atmosfera all'interno della camera. Ciò significa un vuoto grossolano.
Pressione Assoluta: La Vera Misura del Vuoto
Per il controllo scientifico e di processo, la pressione assoluta è la misura definitiva. Viene misurata rispetto a un vuoto perfetto (pressione zero assoluta).
Le unità comuni per la pressione assoluta includono Pascal (Pa), Torr o millibar (mbar), che è equivalente a un ettpascal (hPa). Un valore di pressione assoluta inferiore significa un vuoto di qualità superiore. Ad esempio, 1 Pa è un vuoto molto migliore di 100 Pa.
Livelli di Vuoto e Il Loro Scopo
Il livello di vuoto necessario è dettato interamente dall'obiettivo del processo. La capacità di vuoto di un forno è determinata dalla sua costruzione, dalle guarnizioni e dal sistema di pompaggio.
Vuoto Grossolano (Circa -0,1 MPa Manometrico / >100 Pa Assoluto)
Questa è la capacità di vuoto più comune in un forno a atmosfera standard. Il suo scopo principale non è quello di eseguire un processo sotto vuoto, ma di spurgare la camera.
Evacuando l'aria, si rimuove oltre il 99% dell'ossigeno e dell'umidità reattivi. È quindi possibile riempire nuovamente la camera con un gas inerte di elevata purezza, come argon o azoto, per creare un'atmosfera controllata e non ossidante per il trattamento termico.
Alto Vuoto (Da 1 Pa a 10⁻³ Pa Assoluto)
Raggiungere un alto vuoto richiede un forno costruito in modo più robusto con guarnizioni superiori e un sistema di pompaggio più avanzato. Questo livello di vuoto è necessario per processi in cui anche quantità minime di gas possono influenzare il risultato.
Le applicazioni includono il degasaggio (rimozione dei gas intrappolati da un materiale), la sinterizzazione di metalli in polvere altamente sensibili, la brasatura e alcuni tipi di Deposizione Chimica da Vapore (CVD). Operare a questa pressione assicura un ambiente ultra-pulito.
Comprendere i Compromessi
La scelta di un forno in base alla sua capacità di vuoto comporta compromessi significativi in termini di complessità e costo. Comprendere questi aspetti è fondamentale per evitare di specificare in eccesso o in difetto la propria attrezzatura.
Costruzione e Tenuta del Forno
Un forno progettato solo per lo spurgaggio a vuoto grossolano può utilizzare semplici guarnizioni della porta. Un forno ad alto vuoto richiede superfici a flangia lavorate con O-ring di alta qualità e porte a tenuta stagna per tutti i collegamenti. Anche le pareti della camera devono essere più spesse e realizzate con materiali che non rilasciano gas sotto vuoto (un fenomeno chiamato degasaggio).
Il Sistema di Pompaggio
Un vuoto grossolano può essere ottenuto con una singola pompa meccanica relativamente economica (una pompa a palette rotative). L'alto vuoto richiede un sistema a due stadi: una pompa meccanica di "spinta" (roughing) che crea prima il vuoto grossolano, seguita da una pompa ad alto vuoto (come una pompa turbomolecolare o a diffusione) per raggiungere le pressioni più basse.
Costo Rispetto alla Capacità
La differenza di costo è sostanziale. Un forno capace di raggiungere e mantenere un alto vuoto può essere diverse volte più costoso di un forno a atmosfera standard che offre solo una funzione di vuoto grossolano per lo spurgaggio. Il costo aggiuntivo deriva dalle pompe avanzate, dall'ingegneria superiore della camera e da sistemi di controllo più complessi.
Fare la Scelta Giusta per il Tuo Obiettivo
Seleziona il tuo forno in base al processo più impegnativo che intendi eseguire.
- Se il tuo obiettivo principale è il trattamento termico di base, la ricottura o la tempra in atmosfera inerte: Un forno standard con capacità di vuoto grossolano per lo spurgaggio è efficiente ed economicamente vantaggioso.
- Se il tuo obiettivo principale è la sinterizzazione di materiali sensibili, la brasatura o il degasaggio di componenti: È necessario un forno specificato per raggiungere e mantenere un vuoto medio-alto (ad esempio, inferiore a 10 Pa).
- Se il tuo obiettivo principale è la ricerca ad alta purezza, la deposizione di film sottili o la lavorazione di materiali estremamente reattivi: È necessario un sistema dedicato ad alto vuoto o ad altissimo vuoto (UHV), poiché anche un forno a atmosfera di fascia alta potrebbe non fornire una purezza sufficiente.
In definitiva, abbinare le prestazioni di vuoto del forno ai requisiti specifici del materiale e del processo è la chiave per ottenere risultati affidabili e ripetibili.
Tabella Riassuntiva:
| Livello di Vuoto | Intervallo di Pressione Tipico | Applicazioni Comuni |
|---|---|---|
| Vuoto Grossolano | -0,1 MPa Manometrico / >100 Pa Assoluto | Spurgaggio a gas, trattamento termico in atmosfera inerte |
| Alto Vuoto | Da 1 Pa a 10⁻³ Pa Assoluto | Degasaggio, sinterizzazione, brasatura, processi CVD |
Hai bisogno di un forno ad alta temperatura personalizzato per le tue esigenze di vuoto? KINTEK è specializzata in soluzioni avanzate per diversi laboratori, offrendo Forni a Muffola, a Tubo, Rotativi, Forni a Vuoto & a Atmosfera, e Sistemi CVD/PECVD. Con eccezionali capacità di R&S e produzione interna, forniamo una profonda personalizzazione per soddisfare le tue esigenze sperimentali uniche, garantendo un controllo preciso del vuoto e prestazioni affidabili. Contattaci oggi per discutere come possiamo migliorare le capacità del tuo laboratorio!

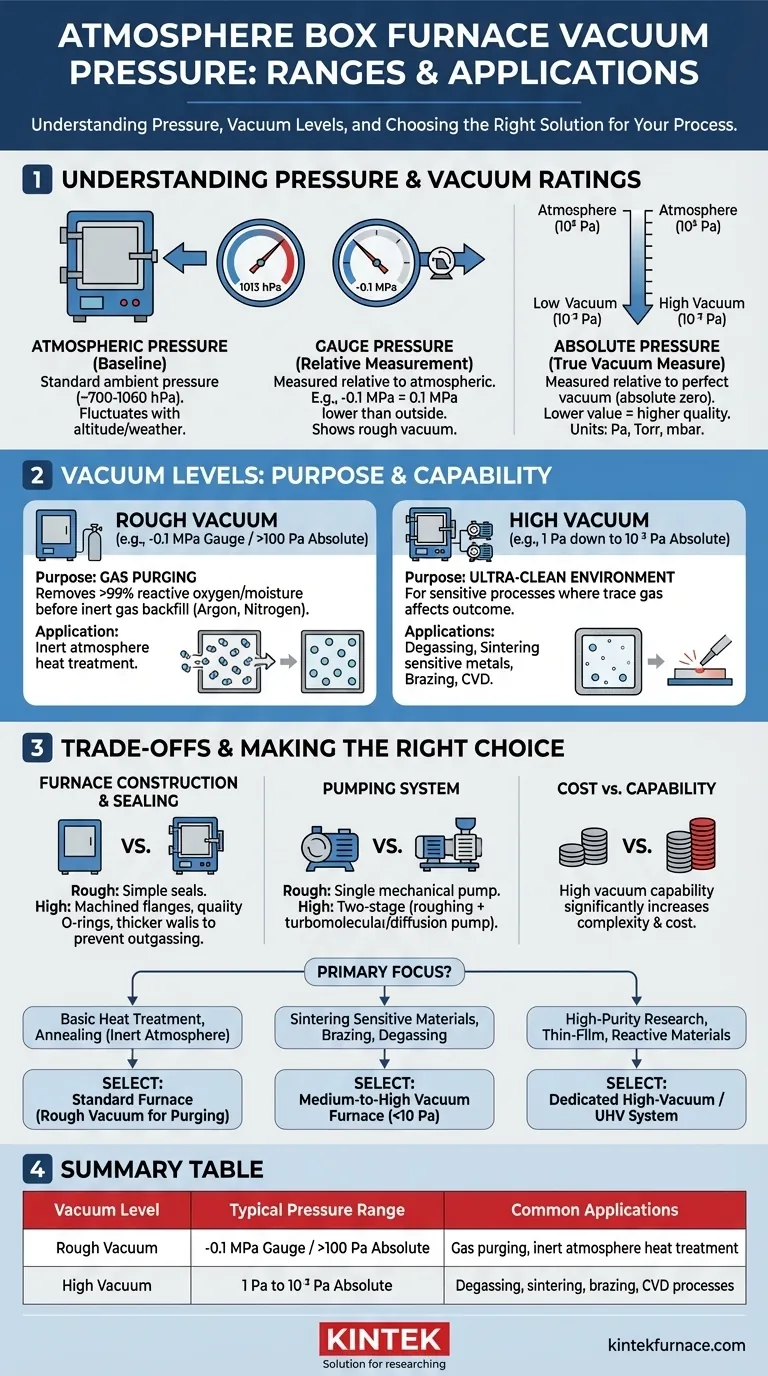

Guida Visiva
