Il principio fondamentale di un forno a tubo a gradiente multiplo è l'utilizzo di più zone di riscaldamento, controllate indipendentemente, disposte lungo un singolo tubo di processo. A differenza di un forno standard che mira a una temperatura uniforme, un forno a gradiente multiplo crea intenzionalmente un profilo di temperatura stabile e preciso, in cui diverse sezioni del tubo vengono mantenute a temperature diverse e specifiche. Ciò si ottiene collegando elementi riscaldanti dedicati e sensori di temperatura in ciascuna zona a un sistema di controllo centrale.
Il valore centrale di un forno a gradiente multiplo non è solo il riscaldamento, ma il preciso controllo spaziale della temperatura. Trasforma un semplice processo di riscaldamento in una sofisticata piattaforma sperimentale per studiare come i materiali e le reazioni chimiche si comportano contemporaneamente su un intervallo di temperature.
Il Meccanismo Centrale: Dall'Elettricità a un Gradiente Controllato
Il funzionamento di un forno a gradiente multiplo si basa su una complessa interazione tra elementi riscaldanti, sensori e controllo intelligente. È un sistema progettato per la precisione, non solo per il calore grezzo.
Le Fondamenta: Riscaldamento a Resistenza
Nel suo cuore, il forno genera calore utilizzando il principio della resistenza elettrica. Una corrente elettrica viene fatta passare attraverso elementi riscaldanti specializzati.
Questi elementi resistono al flusso di elettricità, convertendo l'energia elettrica direttamente in energia termica. Questo è lo stesso processo fondamentale trovato nella maggior parte dei dispositivi di riscaldamento elettrico.
Il Differenziatore Chiave: Zone di Riscaldamento Indipendenti
La caratteristica distintiva di un forno a gradiente multiplo è il suo design segmentato. Il tubo del forno è circondato da diverse zone di riscaldamento distinte, spesso tre o più.
Ogni zona ha il proprio set di elementi riscaldanti a resistenza che può essere alimentato indipendentemente dagli altri. Questa separazione fisica è ciò che rende possibile un gradiente di temperatura.
Il Ciclo di Controllo: Sensori e Controllori
Per gestire queste zone, ognuna è dotata di un sensore di temperatura dedicato, tipicamente un termocoppia. Questo sensore misura costantemente la temperatura in tempo reale della sua zona specifica.
La termocoppia invia questi dati di temperatura come segnale elettrico al sistema di controllo principale. Il controllore confronta la temperatura effettiva di ciascuna zona con la temperatura target che hai programmato. Se c'è una differenza, il controllore regola con precisione la potenza elettrica inviata solo agli elementi riscaldanti di quella zona, garantendo che ogni segmento mantenga il suo punto di riferimento e che il gradiente complessivo rimanga stabile.
Come il Calore Raggiunge il Campione
Una volta generata dagli elementi riscaldanti, l'energia termica deve essere trasferita al campione all'interno del tubo. Ciò avviene attraverso tre meccanismi principali che lavorano in concerto.
Conduzione Termica
Il calore viene trasferito attraverso il contatto fisico diretto. La parete interna calda del tubo del forno conduce il calore al gas all'interno del tubo e a qualsiasi parte del campione o del supporto del campione che tocca la parete.
Convezione Termica
Se è presente gas nel tubo (anche a basse pressioni), si riscalda, diventa meno denso e circola. Questo movimento di gas caldo, o convezione, è un metodo significativo di trasferimento di calore al campione.
Radiazione Termica
Tutte le superfici calde emettono energia termica sotto forma di onde elettromagnetiche (radiazione infrarossa). Le pareti interne intensamente calde del forno irradiano calore direttamente sulla superficie del campione, che assorbe questa energia.
Comprendere i Compromessi e le Considerazioni Pratiche
Sebbene potenti, un forno a gradiente multiplo richiede una chiara comprensione delle sue sfumature operative per produrre risultati affidabili e ripetibili.
Stabilità del Gradiente vs. Velocità
Stabilire un profilo di temperatura stabile e multi-zona non è istantaneo. Il sistema ha bisogno di tempo per stabilizzarsi, poiché gli aggiustamenti in una zona possono influenzare momentaneamente le zone adiacenti. Affrettare il processo di riscaldamento può portare a superamenti della temperatura e a un gradiente instabile.
L'Importanza del Controllo dell'Atmosfera
Molti esperimenti sono condotti sottovuoto o in un'atmosfera di gas inerte controllata. Il tipo e la pressione del gas all'interno del tubo influenzano notevolmente il trasferimento di calore, in particolare la convezione. Un cambiamento nell'atmosfera altererà il vero profilo di temperatura del campione, anche se i punti di riferimento del controllore del forno rimangono gli stessi.
La Calibrazione Non È Negoziabile
La termocoppia misura la temperatura vicino alla parete del forno, non necessariamente la temperatura esatta al centro del tuo campione. Per lavori di alta precisione, è fondamentale eseguire una corsa di calibrazione con una sonda separata per mappare il vero profilo di temperatura sperimentato dal tuo campione.
Applicazione al Tuo Esperimento
Comprendere questi principi ti consente di progettare esperimenti più efficaci ed efficienti. Il forno diventa più di un riscaldatore; diventa uno strumento per la rapida scoperta di materiali e processi.
- Se il tuo obiettivo principale è la sintesi di materiali (es. CVD): Usa il gradiente per trovare la temperatura ottimale di crescita o deposizione per i tuoi precursori in un'unica esecuzione sperimentale.
- Se il tuo obiettivo principale è la ricottura termica o gli studi di fase: Esporre un singolo campione lungo all'intero gradiente di temperatura per mappare rapidamente come la sua struttura cristallina o le sue proprietà cambiano con la temperatura.
- Se il tuo obiettivo principale è l'ottimizzazione dei processi: Testa come un profilo di temperatura specifico — non solo una singola temperatura — influenzi la qualità del tuo prodotto finale, consentendo simulazioni di processo più complesse.
Padroneggiare il controllo dei gradienti di temperatura trasforma il forno da un semplice forno a un potente strumento di elaborazione parallela per la scienza dei materiali.
Tabella Riassuntiva:
| Componente | Funzione |
|---|---|
| Zone di Riscaldamento | Sezioni controllate indipendentemente per creare gradienti di temperatura |
| Sistema di Controllo | Gestisce l'alimentazione a ciascuna zona in base al feedback del sensore per la stabilità |
| Trasferimento di Calore | Combina conduzione, convezione e radiazione per raggiungere il campione |
| Applicazioni | Sintesi di materiali, ricottura termica e ottimizzazione dei processi |
Eleva le capacità del tuo laboratorio con i forni a tubo a gradiente multiplo avanzati di KINTEK! Sfruttando l'eccezionale R&S e la produzione interna, forniamo a diversi laboratori soluzioni su misura per alte temperature, inclusi forni a muffola, a tubo, rotanti, forni sottovuoto e a atmosfera, e sistemi CVD/PECVD. La nostra solida capacità di personalizzazione garantisce un allineamento preciso con le tue esigenze sperimentali uniche, consentendo un controllo della temperatura e un'efficienza superiori. Contattaci oggi per discutere come i nostri forni possono trasformare la tua ricerca e accelerare le tue scoperte!

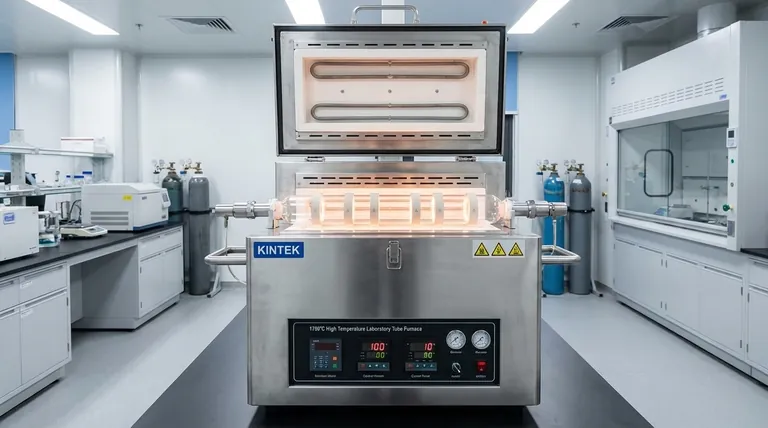

Guida Visiva
