La scelta tra un forno a tubo verticale e uno orizzontale dipende da quattro fattori critici: uniformità della temperatura, controllo della contaminazione, manipolazione del campione e spazio fisico. Sebbene entrambi i design riscaldino un campione all'interno di un tubo, il loro orientamento modifica fondamentalmente la fisica del trasferimento di calore e della gestione delle particelle, rendendone uno di gran lunga superiore per le applicazioni ad alta precisione.
La decisione fondamentale è un compromesso tra la semplicità di un forno orizzontale e il controllo di processo superiore di un forno verticale. I forni orizzontali sono cavalli di battaglia per il riscaldamento generico, ma i forni verticali dominano i campi ad alta precisione come la fabbricazione di semiconduttori grazie alla loro eccezionale uniformità della temperatura e alla minore contaminazione da particelle.
La Differenza Fondamentale di Progettazione: Il Ruolo della Gravità
L'orientamento del tubo del forno non è solo una questione di convenienza; influenza direttamente l'ambiente termico interno. La differenza principale risiede nel ruolo della gravità nel trasferimento di calore.
Come Funzionano i Forni Orizzontali
In un forno orizzontale, gli elementi riscaldanti circondano il tubo, trasferendo energia principalmente attraverso la radiazione. Sebbene efficace, questo può creare lievi gradienti di temperatura.
I gas più caldi tendono a salire, creando un profilo termico non uniforme in cui la parte superiore del tubo può essere leggermente più calda della parte inferiore. Questo effetto è minore per molte applicazioni ma può essere critico per altre.
Come Funzionano i Forni Verticali
Un forno verticale sfrutta la gravità a suo vantaggio. Orientando il tubo verticalmente, il trasferimento di calore avviene sia tramite radiazione che convezione naturale.
Man mano che il gas all'interno del tubo viene riscaldato, sale, si raffredda e poi ricade in un ciclo continuo e stabile. Questa corrente convettiva mescola attivamente l'atmosfera, ottenendo una distribuzione della temperatura più uniforme e stabile lungo la zona di processo.
Fattori Decisionali Chiave Spiegati
Comprendere la fisica sottostante ci permette di valutare le implicazioni pratiche per il tuo processo specifico.
Uniformità della Temperatura e Controllo del Processo
Questo è il differenziatore più significativo. La superiore distribuzione del calore in un forno verticale non è solo un vantaggio teorico; ha un impatto diretto sui risultati.
Per processi come la deposizione chimica da fase vapore (CVD) o la lavorazione di wafer semiconduttori, anche le minime variazioni di temperatura possono portare a uno spessore di film non uniforme e a prestazioni del dispositivo incoerenti. I forni verticali mitigano questo rischio, motivo per cui sono diventati lo standard industriale per queste applicazioni.
Manipolazione del Campione e Contaminazione
In un forno orizzontale, qualsiasi particella microscopica generata durante il processo può cadere direttamente sulla superficie del campione sottostante. Questa è una fonte importante di difetti nella produzione di semiconduttori.
In un forno verticale, i campioni sono tipicamente impilati su una "barchetta" o rastrelliera. La gravità tira le particelle direttamente verso il basso, oltre i campioni e lontano dalle loro superfici critiche, riducendo drasticamente la contaminazione.
Ingombro Fisico e Spazio di Laboratorio
Questa è una considerazione logistica semplice. Un forno orizzontale richiede una lunga striscia ininterrotta di spazio sul banco o a pavimento.
Un forno verticale ha un ingombro molto più ridotto, rendendolo una scelta ideale per laboratori affollati o strutture in cui lo spazio a pavimento è limitato.
Comprendere i Compromessi
Scegliere un forno verticale non è sempre la risposta corretta. La semplicità e il costo inferiore dei modelli orizzontali li rendono la scelta giusta per molte attività di laboratorio comuni.
Costo e Semplicità
I forni orizzontali hanno generalmente una costruzione e un meccanismo di carico più semplici. Ciò si traduce spesso in un prezzo di acquisto iniziale inferiore e una manutenzione potenzialmente più semplice.
Per le applicazioni che non richiedono la massima precisione, il costo e la complessità aggiuntivi di un forno verticale potrebbero non essere giustificati.
Idoneità all'Applicazione
I forni orizzontali sono perfettamente adatti, e spesso preferiti, per una vasta gamma di compiti. Questi includono ricottura generica, sintesi di materiali e trattamento termico di massa in cui lievi variazioni di temperatura o una minima contaminazione da particelle non sono una preoccupazione.
Accessibilità
Per progettazione, il tubo in un forno orizzontale è spesso più facile da accedere, rimuovere e sostituire. Questa può essere una piccola comodità per la pulizia di routine o per sostituire i tubi di processo per diverse applicazioni.
Fare la Scelta Giusta per la Tua Applicazione
Per selezionare il forno corretto, devi prima definire la variabile più critica per il successo del tuo processo. La tua scelta dovrebbe essere guidata dalle esigenze della tua applicazione, non da una presunta superiorità universale di un design rispetto all'altro.
- Se la tua priorità principale è la deposizione ad alta precisione o la lavorazione dei semiconduttori: Un forno verticale è la scelta necessaria per ottenere l'uniformità della temperatura e il basso livello di contaminazione da particelle richiesti.
- Se la tua priorità principale è il test di materiali generico, la sintesi o la ricottura: La convenienza economica e la semplicità di un forno orizzontale lo rendono lo strumento più pratico ed efficiente per il lavoro.
- Se la tua priorità principale è conservare lo spazio a pavimento del laboratorio: Un forno verticale offre un ingombro significativamente ridotto ed è il vincitore chiaro per gli ambienti affollati.
In definitiva, abbinare le proprietà fisiche del forno alle esigenze di precisione del tuo processo è la chiave per un esito positivo.
Tabella Riassuntiva:
| Fattore | Forno Verticale | Forno Orizzontale |
|---|---|---|
| Uniformità della Temperatura | Alta (grazie alla convezione) | Moderata (basata sulla radiazione) |
| Controllo della Contaminazione | Eccellente (le particelle cadono via) | Inferiore (le particelle possono depositarsi sui campioni) |
| Manipolazione del Campione | Adatto per campioni impilati | Facilità di accesso e carico |
| Spazio Fisico | Piccolo ingombro | Richiede più spazio sul banco |
| Costo | Generalmente più alto | Inferiore e più semplice |
| Ideale per | Alta precisione (es. semiconduttori, CVD) | Uso generico (es. ricottura, sintesi) |
Aggiorna il tuo laboratorio con soluzioni per forni progettate con precisione da KINTEK! Sfruttando un'eccezionale capacità di R&S e produzione interna, forniamo forni ad alta temperatura avanzati come forni a muffola, a tubo, rotanti, sottovuoto e con atmosfera controllata e sistemi CVD/PECVD. La nostra forte capacità di personalizzazione approfondita garantisce che soddisfiamo le tue esigenze sperimentali uniche, migliorando efficienza e accuratezza. Contattaci oggi per discutere come possiamo supportare le tue applicazioni specifiche e portare avanti la tua ricerca!

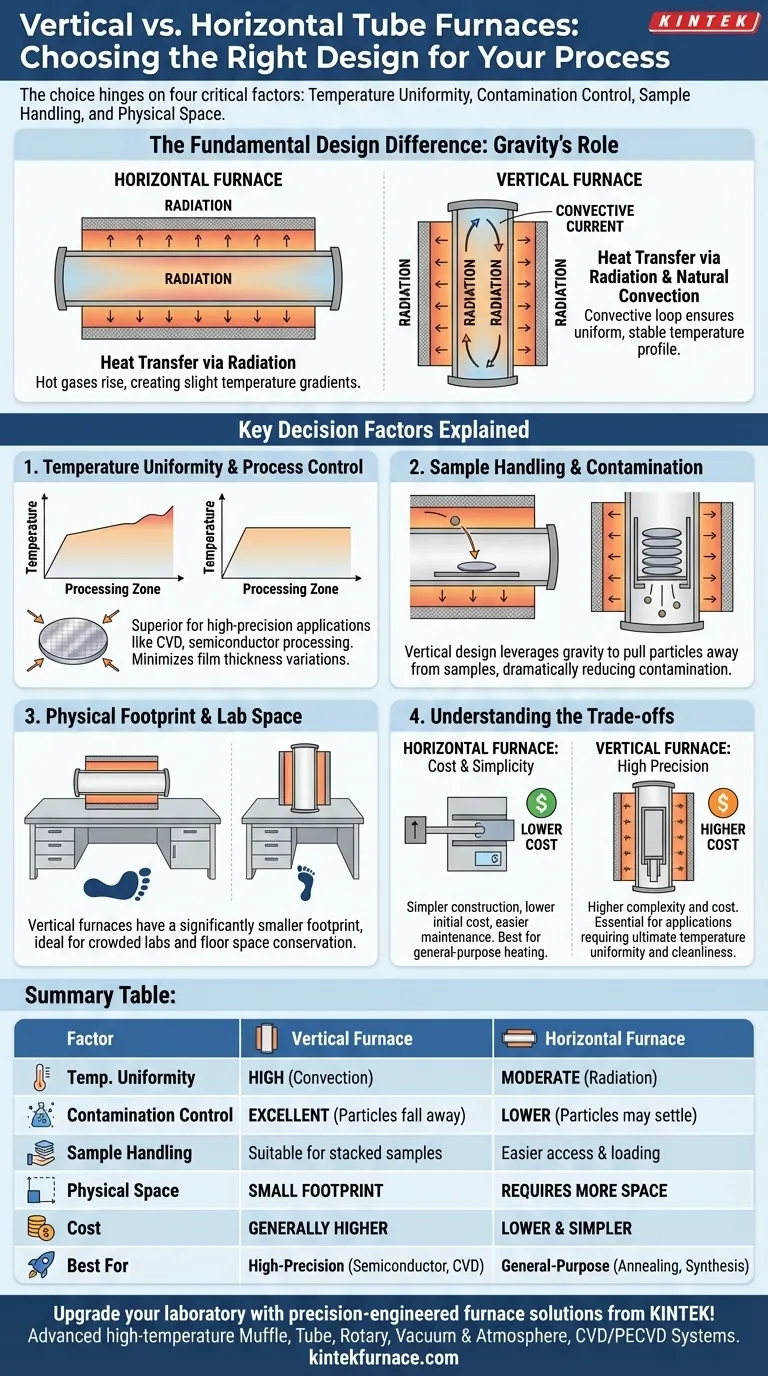

Guida Visiva
