In un'atmosfera d'aria o inerte, i resistori in carburo di silicio (SiC) monoblocco possono essere utilizzati a temperature di controllo del forno fino a 1700°C (3100°F), mentre i design a tre pezzi sono limitati a 1425°C (2600°F). Questi limiti non sono arbitrari; sono dettati dalla costruzione fisica del resistore e dalla sua interazione chimica con l'ambiente circostante.
La temperatura operativa massima di un elemento riscaldante in SiC è determinata da due fattori: la sua costruzione fisica ('monoblocco' vs. 'a tre pezzi') e la reattività chimica dell'atmosfera del forno. Superare questi limiti o utilizzare un gas incompatibile può portare a una rapida degradazione e guasto.
Comprendere i Limiti di Temperatura per Tipo di Resistore
La differenza fondamentale nella classificazione della temperatura si riduce alla produzione e al design del resistore stesso.
Resistori Monoblocco: Lo Standard per Alte Temperature
Un resistore 'monoblocco' è un elemento monolitico, il che significa che è formato da un unico pezzo continuo di carburo di silicio. Questa robusta costruzione elimina giunti o saldature, che sono tipici punti di guasto meccanico e termico.
Questo design consente la massima temperatura operativa possibile. In un'atmosfera idonea, questi resistori possono raggiungere in modo affidabile temperature del forno di 1700°C (3100°F).
Resistori a Tre Pezzi: Il Cavallo di Battaglia per Uso Generale
Un resistore 'a tre pezzi' è costituito da una zona calda centrale saldata a due estremità terminali più fredde. Sebbene altamente efficace, i giunti saldati tra queste sezioni introducono un punto debole termico e meccanico rispetto a un design monolitico.
Questi giunti sono la ragione principale della classificazione di temperatura inferiore. Di conseguenza, gli elementi a tre pezzi sono limitati a una temperatura massima del forno di 1425°C (2600°F).
Il Ruolo Critico dell'Atmosfera del Forno
La temperatura che un resistore in SiC può sopportare è direttamente legata al gas che lo circonda. Un gas apparentemente inerte può diventare altamente reattivo a temperature estreme, danneggiando l'elemento.
Aria e Gas Inerti (Argon, Elio)
Le classificazioni di temperatura massima per i resistori sia monoblocco che a tre pezzi sono specificate per il funzionamento in aria o in un'atmosfera veramente inerte come argon o elio. Questi ambienti sono i meno reattivi con il carburo di silicio ad alte temperature.
L'Eccezione dell'Azoto
L'azoto è spesso usato come alternativa economica all'argon, ma non è veramente inerte alle temperature operative degli elementi in SiC. In un'atmosfera di azoto, tutti i resistori in SiC sono limitati a una temperatura molto più bassa di 1370°C (2500°F).
Carico di Watt Superficiale in Azoto
Quando si usa l'azoto, è necessario limitare anche il carico di watt superficiale del resistore a un massimo di 20-30 watt per pollice quadrato. Ciò impedisce che la superficie dell'elemento diventi significativamente più calda dell'atmosfera circostante del forno.
Comprendere i Compromessi e le Modalità di Guasto
La scelta dell'elemento giusto richiede la comprensione del perché esistono questi limiti e cosa succede quando vengono superati.
Il Rischio di Reazione Chimica
La principale modalità di guasto in un'atmosfera di azoto è una reazione chimica. A temperature superiori a 1370°C (2500°F), l'azoto reagisce con la superficie del carburo di silicio.
Questa reazione forma un sottile strato di nitruro di silicio.
Isolamento Termico e Guasto
Questo strato di nitruro di silicio agisce come un isolante termico. Per mantenere la sua potenza di uscita richiesta, il resistore deve diventare più caldo internamente per spingere il calore attraverso questo nuovo strato isolante.
Ciò porta a un effetto a catena in cui la temperatura del nucleo dell'elemento aumenta in modo incontrollabile, causando una rapida degradazione e un guasto prematuro.
Costruzione vs. Prestazioni
Il compromesso tra i tipi di resistori è chiaro. I design monoblocco offrono prestazioni di temperatura superiori grazie alla loro costruzione monolitica. I design a tre pezzi, sebbene limitati a temperature inferiori, sono spesso una scelta sufficiente e più economica per molte applicazioni di forni standard.
Fare la Scelta Giusta per la Tua Applicazione
I requisiti del tuo processo detteranno la scelta corretta del resistore e dei parametri operativi.
- Se il tuo obiettivo principale è la massima temperatura in aria o argon: Il resistore in SiC monoblocco è la tua unica opzione, classificato per un massimo di 1700°C (3100°F).
- Se il tuo processo funziona al di sotto di 1425°C in aria o argon: Un resistore a tre pezzi è una scelta valida e spesso più economica.
- Se devi operare in un'atmosfera di azoto: Sei strettamente limitato a 1370°C (2500°F) e devi gestire attentamente il carico di watt superficiale per prevenire la degradazione chimica.
Comprendere questi limiti ambientali e costruttivi è la chiave per garantire sia la sicurezza che la longevità del tuo sistema ad alta temperatura.
Tabella Riepilogativa:
| Tipo di Resistore | Temp Max in Aria/Inerte (°F) | Temp Max in Aria/Inerte (°C) | Temp Max in Azoto (°F) | Temp Max in Azoto (°C) | Note Chiave |
|---|---|---|---|---|---|
| Monoblocco | 3100°F | 1700°C | 2500°F | 1370°C | Design monolitico, senza giunti, la più alta classificazione di temperatura |
| A Tre Pezzi | 2600°F | 1425°C | 2500°F | 1370°C | Giunti saldati, economico per temperature inferiori |
Aggiorna le capacità ad alta temperatura del tuo laboratorio con le soluzioni avanzate per forni di KINTEK! Sfruttando un'eccezionale R&S e la produzione interna, forniamo a diversi laboratori sistemi di resistori in SiC affidabili, inclusi forni a muffola, a tubo, rotanti, forni a vuoto e ad atmosfera, e sistemi CVD/PECVD. La nostra forte capacità di personalizzazione profonda garantisce che soddisfiamo precisamente le tue esigenze sperimentali uniche, dal controllo della temperatura alla compatibilità atmosferica. Non lasciare che i limiti dei resistori ti frenino—contattaci oggi per discutere come le nostre soluzioni possono migliorare la tua efficienza e i tuoi risultati!

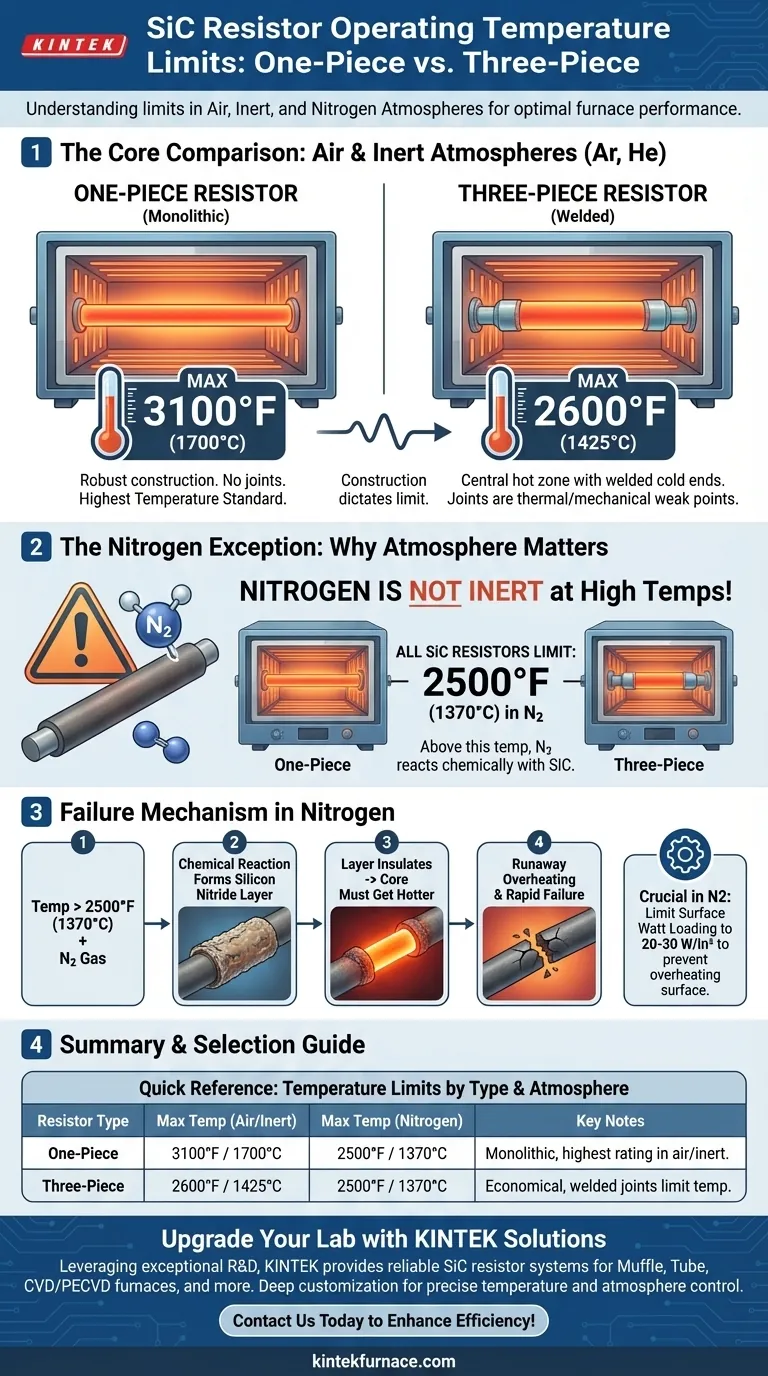

Guida Visiva
