In sintesi, un forno a tubo verticale offre purezza di processo e uniformità termica superiori. I suoi vantaggi principali derivano dal suo orientamento verticale, che riduce al minimo la contaminazione da particelle consentendo alle particelle di cadere lontano dal campione, crea un ambiente termico più simmetrico e consente di risparmiare prezioso spazio sul pavimento del laboratorio.
La scelta tra un forno a tubo verticale e uno orizzontale non riguarda semplicemente l'orientamento; è una decisione strategica basata sulle priorità del tuo processo. Un forno verticale è la scelta superiore per applicazioni ad alta purezza e alta uniformità come la produzione di semiconduttori, mentre un forno orizzontale spesso fornisce una soluzione più semplice ed economicamente vantaggiosa per il riscaldamento per scopi generali.
Il Vantaggio Fondamentale del Design: La Gravità Come Alleata
I principali vantaggi di un forno a tubo verticale sono un risultato diretto del suo orientamento. Allineando il tubo di processo con la forza di gravità, il forno crea un ambiente di lavorazione fondamentalmente diverso e spesso superiore rispetto alla sua controparte orizzontale.
Purezza Superiore e Contaminazione Ridotta
In un forno verticale, tutte le particelle generate durante il processo o introdotte nel tubo vengono tirate verso il basso dalla gravità. Cadono sul fondo del tubo, lontano dal campione in lavorazione.
Questo è un vantaggio critico in applicazioni come la fabbricazione di wafer semiconduttori o la crescita di cristalli, dove anche le particelle microscopiche possono causare difetti fatali nel prodotto finale. In un forno orizzontale, queste stesse particelle possono depositarsi direttamente sulla superficie del campione.
Maggiore Uniformità Termica
Il calore sale naturalmente, creando correnti di convezione all'interno del tubo del forno. In un orientamento verticale, queste correnti sono simmetriche e scorrono uniformemente lungo le pareti del tubo, creando una zona di temperatura eccezionalmente stabile e uniforme attorno al campione.
Questa uniformità radiale assicura che l'intero campione sperimenti la stessa temperatura, il che è essenziale per processi consistenti di deposizione chimica da fase vapore (CVD), ricottura e diffusione.
Significativo Risparmio di Spazio
Costruendo verso l'alto invece che in larghezza, un forno a tubo verticale occupa un'impronta molto più piccola. Questo è un grande vantaggio pratico nei laboratori moderni e nelle camere bianche dove lo spazio sul pavimento è una merce preziosa e costosa.
Vantaggi Operativi e Specifici del Processo
Oltre alla fisica di base, il design verticale consente miglioramenti tangibili nella produttività e nel controllo del processo.
Ideale per la Lavorazione Automatizzata
La configurazione di carico dall'alto o dal basso di un forno verticale è perfettamente adatta per sistemi automatizzati di trasferimento di wafer e supporti (boat). Bracci robotici possono caricare e scaricare i campioni con precisione con un intervento umano minimo.
Questa automazione aumenta drasticamente la produttività, migliora la ripetibilità e riduce il rischio di contaminazione da parte degli operatori, rendendola standard negli ambienti di produzione ad alto volume.
Controllo Preciso dell'Atmosfera
Come tutti i forni a tubo, i modelli verticali eccellono nel mantenere un'atmosfera controllata. Il tubo sigillato può ospitare facilmente gas inerti (come Argon o Azoto) o essere fatto funzionare sottovuoto.
Il design verticale aiuta a prevenire la stratificazione del gas che a volte può verificarsi nei tubi orizzontali, assicurando un'atmosfera coerente in tutta la zona di processo critica.
Comprendere i Compromessi
Nessun design è perfetto per ogni applicazione. Per prendere una decisione informata, è necessario considerare anche i potenziali svantaggi di un forno verticale.
Caricamento e Manipolazione del Campione
Caricare un campione in un forno verticale può essere meccanicamente più complesso che semplicemente farlo scivolare in un tubo orizzontale. Spesso richiede dime, fissaggi o "barchette" specializzati per tenere il campione saldamente al centro della zona di riscaldamento.
Costo Iniziale Potenzialmente Più Elevato
Mentre i forni a tubo di base sono relativamente economici, i sistemi verticali — in particolare quelli dotati di capacità di carico automatizzate — rappresentano tipicamente un investimento iniziale più elevato rispetto ai modelli orizzontali più semplici.
Accessibilità per la Manutenzione
A seconda del design, accedere agli elementi riscaldanti centrali o al centro del tubo di processo per la pulizia e la manutenzione può essere più difficile in un forno alto e verticale rispetto a uno orizzontale facilmente accessibile.
Fare la Scelta Giusta per il Tuo Processo
Il tuo obiettivo specifico è il fattore più importante nella scelta del forno giusto.
- Se la tua priorità principale è la massima purezza e uniformità del campione: Un forno a tubo verticale è la scelta inequivocabile, specialmente per la ricerca sensibile sui semiconduttori, l'elettronica o i materiali avanzati.
- Se la tua priorità principale è la semplicità e l'efficacia in termini di costi per il riscaldamento generale: Un forno a tubo orizzontale è spesso una soluzione più pratica ed economica per la ricottura di base, l'essiccazione o la sintesi.
- Se la tua priorità principale è l'elevata produttività dell'automazione e l'efficienza dello spazio: Il forno verticale è superiore grazie alla sua impronta ridotta e alla compatibilità con i sistemi di carico automatizzati.
In definitiva, scegliere un forno verticale è un investimento nel controllo del processo, nella purezza e nella precisione.
Tabella Riassuntiva:
| Vantaggio | Descrizione |
|---|---|
| Purezza Superiore | La gravità allontana le particelle dai campioni, riducendo al minimo la contaminazione in applicazioni ad alta purezza come la produzione di semiconduttori. |
| Maggiore Uniformità Termica | Le correnti di convezione simmetriche assicurano una distribuzione uniforme della temperatura, ideale per i processi CVD e di ricottura. |
| Risparmio di Spazio | Il design verticale riduce l'uso dello spazio sul pavimento, vantaggioso per laboratori compatti e camere bianche. |
| Compatibilità con l'Automazione | Il carico dall'alto o dal basso supporta sistemi robotici per una lavorazione ripetibile e ad alta produttività. |
| Controllo Preciso dell'Atmosfera | Previene la stratificazione del gas, mantenendo ambienti inerti o sottovuoto coerenti. |
Aggiorna il tuo laboratorio con le soluzioni avanzate di forni a tubo verticali di KINTEK! Sfruttando un'eccezionale R&S e una produzione interna, forniamo a diversi laboratori forni ad alta temperatura personalizzati per una purezza e un'uniformità superiori. La nostra linea di prodotti comprende forni a Muffola, a Tubo, Rotativi, a Vuoto e con Atmosfera Controllata, e Sistemi CVD/PECVD, tutti supportati da una forte personalizzazione approfondita per soddisfare le tue esigenze sperimentali uniche. Contattaci oggi per discutere come la nostra esperienza può migliorare l'efficienza e i risultati del tuo processo!

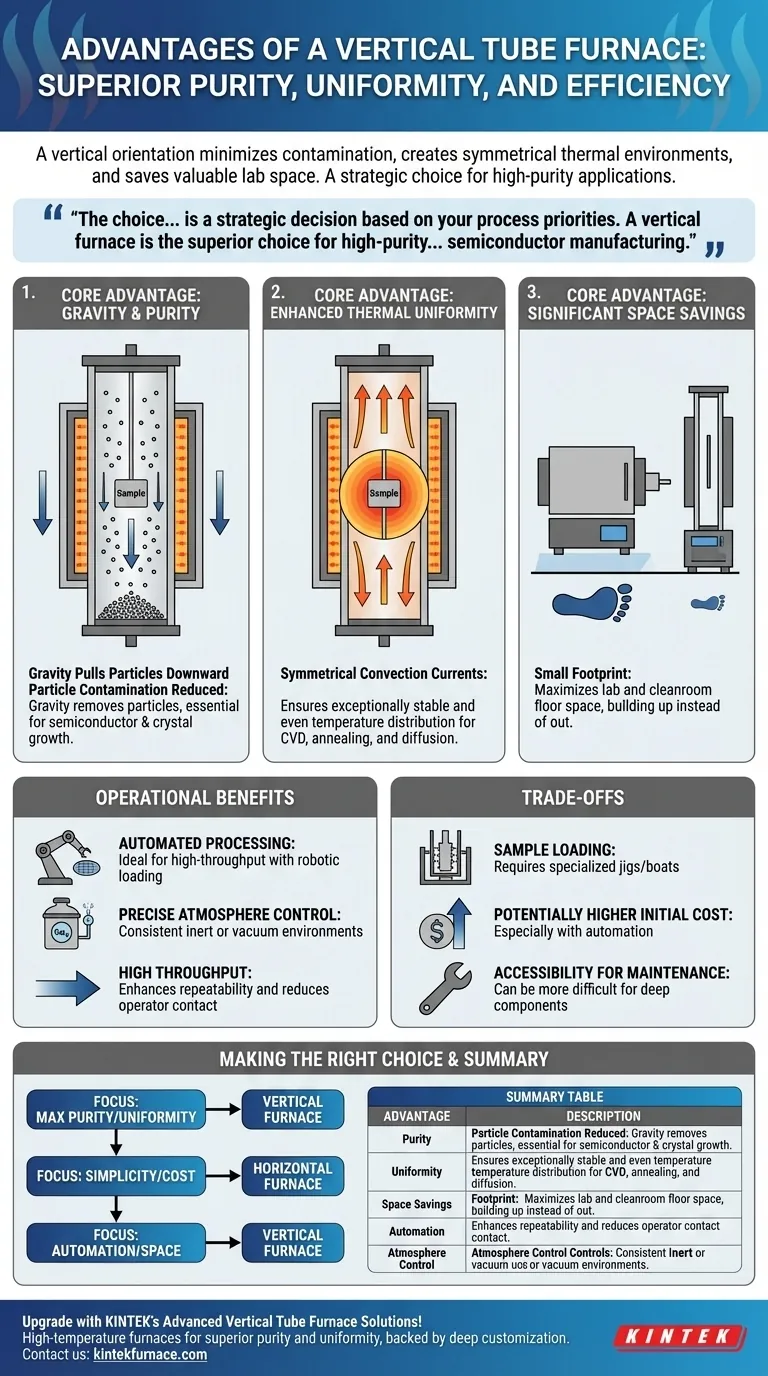

Guida Visiva
