La significatività dell'orientamento verticale di una fornace a tubo di caduta risiede nel suo utilizzo della gravità per controllare il movimento dei materiali attraverso la zona di riscaldamento. Questo design consente processi difficili o impossibili in una configurazione orizzontale, come la rapida elaborazione termica di particelle a flusso libero o il raggiungimento di un'eccezionale uniformità della temperatura per applicazioni sensibili.
La scelta di una fornace verticale non riguarda solo il risparmio di spazio. È una decisione ingegneristica fondamentale per sfruttare la gravità, consentendo un controllo di processo superiore, una maggiore uniformità del materiale e un riscaldamento più efficiente per applicazioni specifiche che coinvolgono il flusso di materiale.
Il Principio Fondamentale: Sfruttare la Gravità per il Controllo di Processo
Il vantaggio principale di una fornace a tubo verticale deriva dal suo allineamento con la forza di gravità. Questo orientamento cambia fondamentalmente il modo in cui i materiali vengono manipolati e riscaldati.
Flusso di Materiale Assistito dalla Gravità
L'applicazione più diretta è per i processi che coinvolgono il rilascio o l'alimentazione continua di materiale attraverso la fornace. Polveri, granuli o altre particelle possono cadere a una velocità controllata attraverso il tubo riscaldato.
Questo consente una rapida elaborazione termica, in cui i materiali sono esposti a temperature elevate per una durata molto breve e controllata prima di essere raccolti in fondo.
Uniformità della Temperatura Migliorata
In un tubo verticale, le correnti di convezione naturale sono più stabili, portando a un profilo di temperatura più uniforme lungo la lunghezza del tubo. Questo minimizza i punti caldi o freddi.
A differenza delle fornaci orizzontali dove i campioni possono afflosciarsi o poggiare sul fondo del tubo (creando un dissipatore di calore), un campione sospeso verticalmente o in caduta libera viene riscaldato in modo più uniforme da tutti i lati. Questo è fondamentale per processi come la produzione di wafer semiconduttori, dove aiuta a prevenire spessori di film non uniformi.
Distribuzione del Materiale Superiore
Per i processi che coinvolgono polveri o fusioni, l'orientamento verticale garantisce una distribuzione uniforme del materiale. La gravità aiuta a prevenire l'agglomerazione o la sedimentazione irregolare che possono verificarsi in un tubo orizzontale, risultando in risultati più coerenti e affidabili.
Vantaggi Pratici e Operativi
Oltre alla fisica di base, il design verticale offre diversi benefici pratici che lo rendono la scelta preferita in molti contesti di laboratorio e industriali.
Utilizzo Efficiente dello Spazio
Le fornaci verticali hanno un ingombro significativamente inferiore rispetto alle loro controparti orizzontali. Questo le rende una soluzione ideale per laboratori affollati o strutture dove lo spazio a terra è limitato.
Caricamento Semplificato per la Lavorazione a Lotti
Il caricamento e lo scaricamento dei campioni, specialmente quelli tenuti in crogioli, può essere più semplice. I campioni possono essere abbassati e sollevati dalla zona di riscaldamento con facilità, ottimizzando i flussi di lavoro di elaborazione a lotti.
Contaminazione Minimizzata
Il flusso verso il basso sia del materiale che del gas di spurgo in un sistema verticale aiuta a trasportare via potenziali contaminanti o sottoprodotti. Questo design aiuta a evitare problemi come la generazione di particelle che possono essere problematici in alcune applicazioni di fornaci orizzontali.
Comprendere i Compromessi
Sebbene potente, un orientamento verticale non è universalmente superiore. La scelta dipende interamente dai requisiti del processo.
Non Ideale per Tutti i Tipi di Campioni
Se il tuo processo prevede il riscaldamento di un singolo campione solido statico per una lunga durata (ad es., ricottura di una barra di metallo), una fornace orizzontale è spesso più semplice e più economica. I benefici del flusso assistito dalla gravità sono irrilevanti in questo caso.
Maggiore Complessità del Sistema
Sebbene il caricamento di un singolo campione possa essere facile, la creazione di un sistema per alimentare continuamente materiale a una velocità precisa può aggiungere complessità meccanica. La configurazione per il rilascio di particelle o il pompaggio di sospensioni richiede più ingegneria rispetto al posizionamento di una barca campione in un tubo orizzontale.
L'Impatto delle Zone di Riscaldamento
Come tutte le fornaci a tubo, i modelli verticali possono avere zone di riscaldamento singole o multiple. Una fornace multizona offre un controllo più preciso sul gradiente di temperatura lungo il tubo, ma comporta costi e complessità operative maggiori. Questa scelta deve essere abbinata al profilo termico specifico richiesto dal tuo processo.
Fare la Scelta Giusta per la Tua Applicazione
La selezione del corretto orientamento della fornace richiede una chiara comprensione del tuo obiettivo sperimentale o di produzione primario.
- Se il tuo obiettivo principale è la rapida elaborazione termica di polveri o particelle: Una fornace a tubo di caduta verticale è la scelta definitiva per consentire un flusso controllato, alimentato dalla gravità.
- Se il tuo obiettivo principale è raggiungere la massima uniformità possibile di temperatura e film: L'orientamento verticale è superiore per eliminare i dissipatori di calore e garantire una convezione stabile.
- Se il tuo obiettivo principale è il riscaldamento statico a lunga durata di un campione solido: Una fornace orizzontale è spesso lo strumento più semplice, diretto ed economico.
- Se il tuo obiettivo principale è massimizzare lo spazio limitato del laboratorio: La fornace verticale offre un chiaro vantaggio con il suo ingombro ridotto.
Comprendere questo principio di progettazione fondamentale ti permette di selezionare lo strumento preciso che si allinea con i tuoi obiettivi di processo.
Tabella riassuntiva:
| Aspetto | Significatività |
|---|---|
| Flusso Assistito dalla Gravità | Consente il movimento controllato dei materiali per la rapida elaborazione termica delle particelle. |
| Uniformità della Temperatura | Fornisce una convezione stabile, minimizzando i punti caldi/freddi per applicazioni sensibili. |
| Distribuzione del Materiale | Previene l'agglomerazione e garantisce un riscaldamento uniforme per risultati coerenti. |
| Efficienza dello Spazio | Ingombro ridotto, ideale per ambienti di laboratorio affollati. |
| Controllo della Contaminazione | Il flusso verso il basso aiuta a trasportare via i contaminanti, riducendo la generazione di particelle. |
Pronto a migliorare le capacità del tuo laboratorio con una fornace ad alta temperatura personalizzata? Sfruttando un'eccezionale ricerca e sviluppo e la produzione interna, KINTEK fornisce a diversi laboratori soluzioni avanzate come forni a muffola, a tubo, rotanti, a vuoto e ad atmosfera, e sistemi CVD/PECVD. La nostra forte capacità di personalizzazione profonda garantisce che soddisfiamo con precisione le tue esigenze sperimentali uniche per un controllo di processo e un'efficienza superiori. Contattaci oggi per discutere come i nostri forni possono ottimizzare i tuoi processi termici!

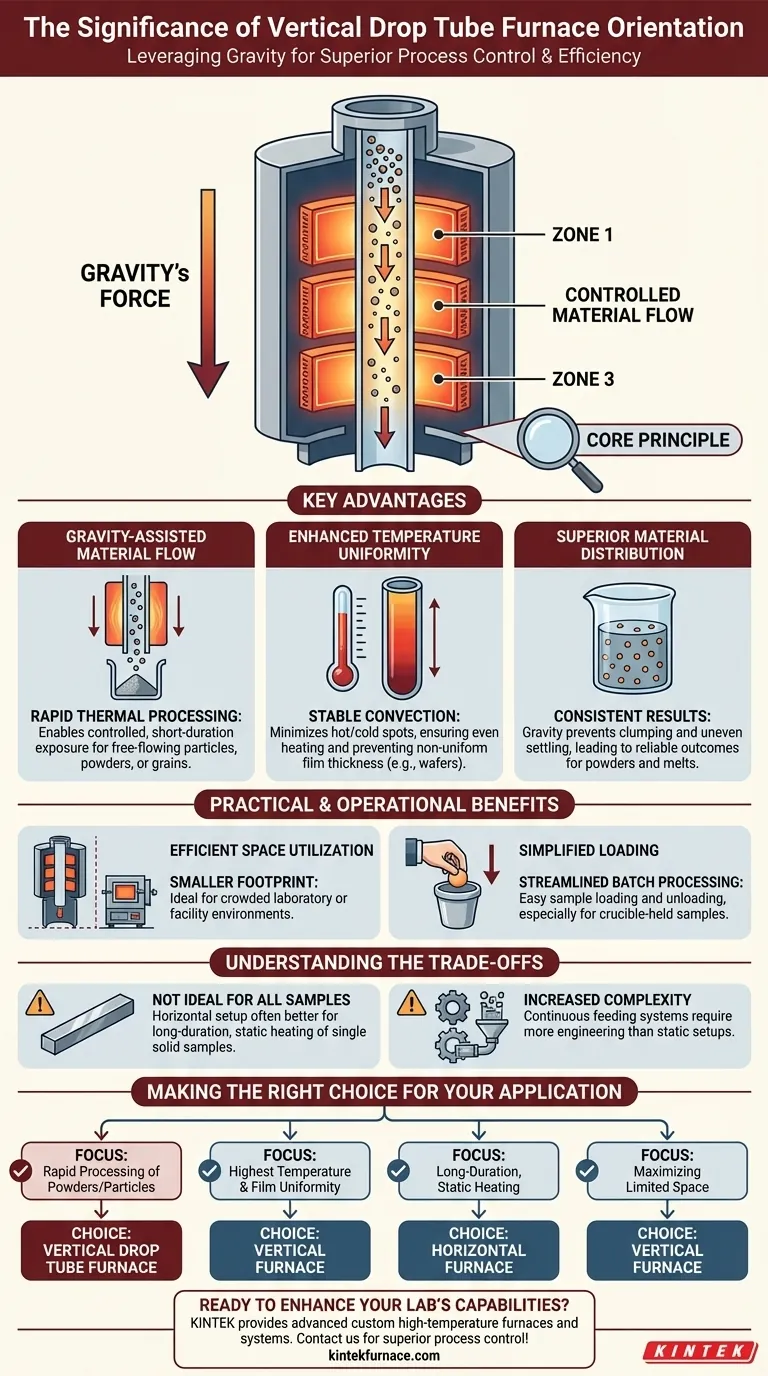

Guida Visiva
