Quando si acquista un forno a tubo orizzontale, la decisione deve essere guidata da tre requisiti fondamentali del processo: la temperatura massima di esercizio, l'ambiente chimico (atmosfera o vuoto) e il materiale del campione. Questi fattori determinano direttamente il materiale del tubo necessario, gli elementi riscaldanti e i sistemi di controllo, assicurando che il forno non sia solo un'apparecchiatura, ma uno strumento preciso per la vostra specifica applicazione.
Un forno a tubo è un investimento a lungo termine definito dai suoi limiti operativi. La sfida principale non è trovare il forno con le specifiche più elevate, ma abbinare con precisione il suo intervallo di temperatura, le capacità atmosferiche e le dimensioni fisiche ai vostri esatti obiettivi scientifici o di produzione.
Specifiche tecniche fondamentali
Le prestazioni del vostro processo termico dipendono da alcune specifiche tecniche chiave. Un errore di valutazione in queste può portare a esperimenti falliti, campioni danneggiati o all'acquisto di una macchina insufficiente o eccessivamente costosa.
Temperatura massima e uniformità
Il parametro più critico è la temperatura massima di funzionamento continuo del forno. Questa capacità è determinata dal tipo di elementi riscaldanti utilizzati, come Kanthal (fino a ~1300°C) o Disilicuro di Molibdeno (MoSi₂ per temperature fino a 1800°C).
Altrettanto importante è la zona riscaldata uniforme. Questa è la lunghezza del centro del tubo dove la temperatura varia solo di pochi gradi. Assicurarsi che questa zona sia sufficientemente ampia da ospitare l'intero campione per risultati coerenti.
Materiale e diametro del tubo
Il tubo di processo contiene il campione e l'atmosfera, e il suo materiale deve essere compatibile con la vostra temperatura e chimica.
- Il quarzo fuso è comune ed economico per temperature fino a circa 1100-1200°C in atmosfere inerti o ossidanti.
- I tubi di allumina (Al₂O₃) sono richiesti per temperature più elevate (fino a ~1700°C) e offrono una maggiore resistenza chimica.
Il diametro del tubo determina la dimensione massima del campione e influenza la dinamica del flusso di gas all'interno della camera.
Controllo dell'atmosfera e del vuoto
Il vostro processo detta l'atmosfera richiesta. I forni possono essere progettati per:
- Processi in aria: La configurazione più semplice.
- Flusso di gas inerte: Richiede flange sigillate e ingressi/uscite del gas per il flusso di gas come Argon o Azoto per prevenire l'ossidazione.
- Flusso di gas reattivo: Per processi come la deposizione chimica da fase vapore (CVD), che richiedono una precisa miscelazione e controllo del flusso di gas, spesso utilizzando controllori di flusso di massa (MFC).
- Vuoto: Richiede un gruppo flangia per vuoto di alta qualità e una pompa compatibile per raggiungere il livello di pressione desiderato.
Sistema di controllo della temperatura
I forni moderni utilizzano un controllore PID (Proportional-Integral-Derivative) per mantenere con precisione la temperatura impostata. Per processi complessi, cercate un controllore programmabile che vi permetta di creare ricette a più stadi con specifiche velocità di rampa, tempi di permanenza e fasi di raffreddamento controllate.
Comprendere i compromessi
La scelta di un forno implica un bilanciamento tra capacità, costi e praticità. Una decisione informata riconosce questi compromessi.
Costo vs. capacità
Il prezzo di un forno scala direttamente con le sue specifiche. Un forno base, ad atmosfera d'aria, che opera sotto i 1200°C può costare qualche migliaio di dollari.
Al contrario, un modello ad alta temperatura (>1500°C) con gestione avanzata dei gas e controlli programmabili può facilmente superare decine di migliaia di dollari. Evitate di pagare per capacità che non userete mai.
Ingombro fisico e requisiti di alimentazione
Questi sono vincoli pratici e non negoziabili. Assicurarsi di avere spazio sufficiente sul banco, ventilazione e il corretto servizio elettrico. I forni ad alta temperatura spesso richiedono un'alimentazione a 240V o trifase, che potrebbe non essere standard in tutte le strutture.
Caratteristiche di sicurezza essenziali
La sicurezza è fondamentale quando si lavora con il calore estremo. Le caratteristiche non negoziabili includono la protezione da sovratemperatura, che interrompe automaticamente l'alimentazione se la temperatura supera un limite di sicurezza, e i blocchi di sicurezza della porta che spengono l'alimentazione se il forno viene aperto durante il funzionamento.
Reputazione del fornitore e supporto post-vendita
Un forno è un sistema complesso che potrebbe richiedere assistenza. Valutate la reputazione del fornitore, i termini di garanzia e la sua capacità di fornire supporto tecnico e pezzi di ricambio. Un costo iniziale leggermente più alto da un fornitore affidabile con un eccellente supporto è spesso un investimento più saggio a lungo termine.
Fare la scelta giusta per il vostro processo
La vostra scelta finale dovrebbe essere un riflesso diretto delle esigenze della vostra applicazione.
- Se il vostro obiettivo primario è il trattamento termico di base o la ricottura in aria: Date la priorità a un forno con eccellente uniformità di temperatura e un controllore PID affidabile e semplice da usare.
- Se il vostro obiettivo primario è la sintesi di materiali in atmosfere controllate (ad esempio, CVD): Le vostre priorità dovrebbero essere un sistema con guarnizioni a tenuta di vuoto di alta qualità, controllori di flusso di massa integrati e un controllore programmabile a più stadi.
- Se il vostro obiettivo primario è la sinterizzazione ad alta temperatura di ceramiche (>1500°C): La selezione degli elementi riscaldanti (ad esempio, MoSi₂) e di un tubo di allumina ad alta purezza saranno le vostre decisioni più critiche.
Abbinando sistematicamente le capacità del forno alle vostre specifiche esigenze di processo, garantirete un investimento di successo e affidabile.
Tabella riassuntiva:
| Fattore | Considerazioni chiave |
|---|---|
| Temperatura Massima | Determinata dagli elementi riscaldanti (es. Kanthal fino a 1300°C, MoSi₂ fino a 1800°C) e dalla dimensione della zona riscaldata uniforme |
| Materiale del Tubo | Quarzo fuso (fino a 1200°C) o allumina (fino a 1700°C) in base alla temperatura e alla compatibilità chimica |
| Controllo dell'Atmosfera | Le opzioni includono aria, gas inerte, gas reattivo (es. per CVD) o vuoto, che richiedono sigillature e controlli specifici |
| Controllo della Temperatura | Controllori PID per la precisione; sistemi programmabili per ricette a più stadi con velocità di rampa e tempi di permanenza |
| Caratteristiche di Sicurezza | Protezione da sovratemperatura e blocchi di sicurezza della porta per prevenire incidenti |
| Costo e Supporto | Bilanciare le capacità con il budget; considerare la reputazione del fornitore, la garanzia e il supporto post-vendita per l'affidabilità |
Pronti a ottimizzare i vostri processi termici con un forno a tubo orizzontale personalizzato? Noi di KINTEK, sfruttiamo eccezionali attività di ricerca e sviluppo e la produzione interna per fornire soluzioni avanzate su misura per le vostre esigenze. La nostra linea di prodotti include Forni a Muffola, a Tubo, Rotanti, Forni Sotto Vuoto e ad Atmosfera, e Sistemi CVD/PECVD, tutti supportati da forti capacità di personalizzazione profonda per soddisfare con precisione le vostre specifiche esigenze sperimentali. Contattateci oggi per discutere come possiamo migliorare l'efficienza e l'affidabilità del vostro laboratorio!

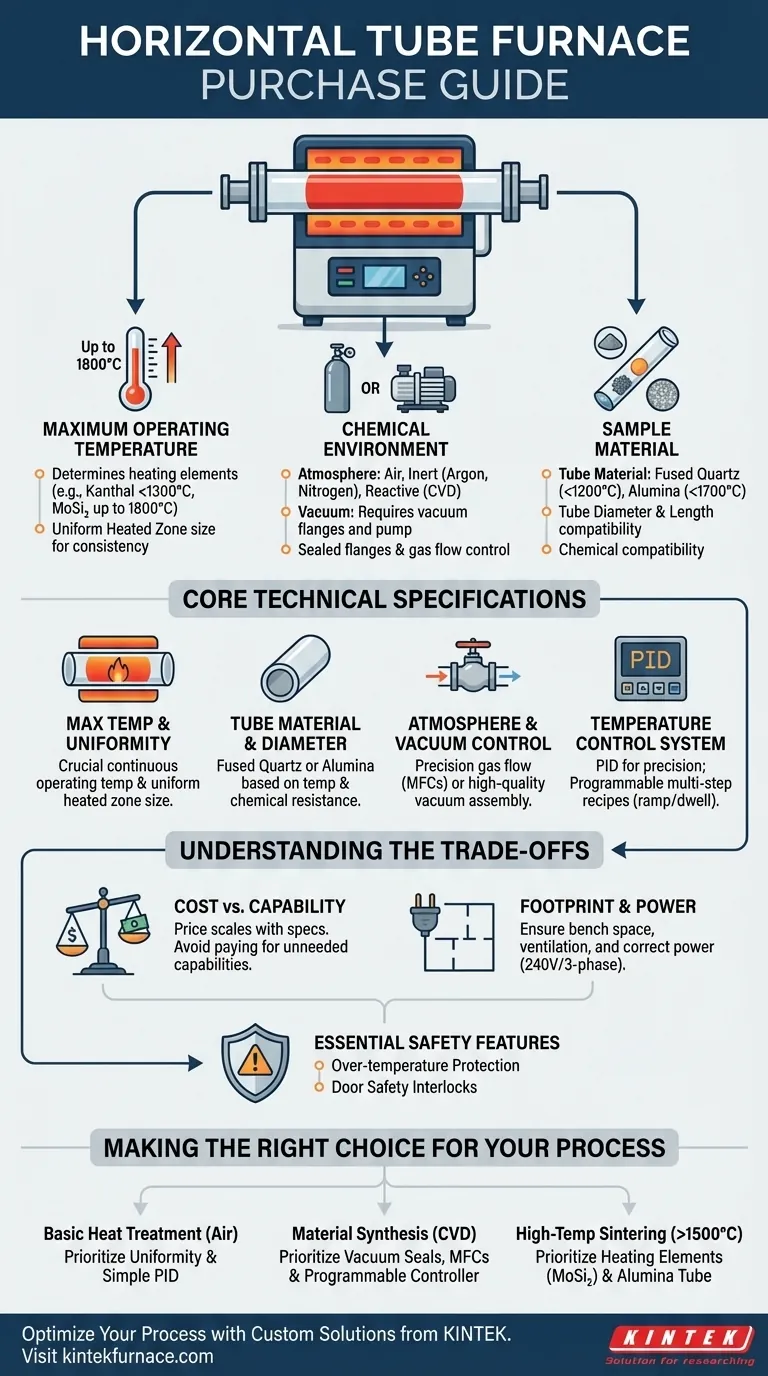

Guida Visiva
