In sostanza, un forno a tubo è un forno elettrico ad alta temperatura che utilizza una camera cilindrica, o tubo, per riscaldare campioni con eccezionale precisione e uniformità. È uno strumento fondamentale utilizzato nei laboratori di ricerca e negli ambienti industriali per processi che richiedono un ambiente termico altamente controllato, spesso in combinazione con un'atmosfera specifica come il vuoto o un gas inerte.
Il vero valore di un forno a tubo non è solo la sua capacità di generare alte temperature, ma la sua capacità di creare un ambiente contenuto, ripetibile e controllato con precisione. Ciò lo rende indispensabile per lo sviluppo e la sperimentazione di materiali avanzati in cui le condizioni atmosferiche sono importanti quanto il calore stesso.
Come un Forno a Tubo Ottiene il Controllo di Precisione
Il design di un forno a tubo è ingannevolmente semplice, ma ogni componente è fondamentale per ottenere un ambiente di riscaldamento stabile e uniforme.
La Camera del Tubo Centrale
Il cuore del forno è un tubo cavo, tipicamente realizzato in ceramica ad alta purezza (come allumina) o quarzo. Questo tubo contiene il campione e lo isola dagli elementi riscaldanti, consentendo la creazione di un'atmosfera pulita e controllata all'interno.
La scelta del materiale del tubo dipende dalla temperatura massima richiesta e dalla compatibilità chimica con il campione o i gas di processo.
Gli Elementi Riscaldanti
Gli elementi riscaldanti, spesso realizzati con materiali come Kanthal (FeCrAl), carburo di silicio (SiC) o disilicuro di molibdeno (MoSi2), circondano l'esterno del tubo. Questa configurazione assicura che il calore si irradi verso l'interno, fornendo una distribuzione della temperatura altamente uniforme lungo la zona di riscaldamento centrale del tubo.
Il Sistema di Controllo e l'Atmosfera
Un sofisticato controllore PID (Proporzionale-Integrale-Derivativo) e una termocoppia consentono una gestione della temperatura estremamente precisa. Questo sistema può eseguire profili di riscaldamento complessi, con velocità di rampa e tempi di permanenza specifici.
Fondamentalmente, le estremità del tubo possono essere sigillate, consentendo agli operatori di controllare l'atmosfera interna. Ciò consente processi in vuoto, in un gas inerte (come argon o azoto) o in un ambiente di gas reattivo, cosa impossibile in un forno a scatola standard.
Applicazioni Comuni Tra i Settori
Le capacità uniche di un forno a tubo lo rendono uno strumento vitale per una vasta gamma di applicazioni ad alto rischio.
Sintesi ed Elaborazione dei Materiali
I forni a tubo sono essenziali per la creazione di nuovi materiali. Gli usi comuni includono la crescita di cristalli, la sintesi e la purificazione di composti inorganici, la sinterizzazione di ceramiche e polveri e la calcinazione per indurre cambiamenti di fase nei materiali.
Trattamento Termico e Test
In metallurgia e scienza dei materiali, i forni a tubo sono utilizzati per trattamenti termici precisi. Questi includono la ricottura per alleviare le tensioni interne, l'indurimento dei metalli, lo sfiato (degasaggio) dei componenti per applicazioni ad alto vuoto e il collaudo termico generale delle proprietà dei materiali.
Ricerca e Sviluppo Avanzati
La capacità di controllare sia la temperatura che l'atmosfera rende i forni a tubo ideali per la R&S. Sono utilizzati per lo sviluppo di catalizzatori, il collaudo di componenti di celle a combustibile, l'esecuzione di studi di diffusione e ossidazione e per la calibrazione precisa delle termocoppie.
Comprendere le Variazioni Chiave
Sebbene tutti i forni a tubo condividano una progettazione di base, le differenze strutturali chiave li adattano a compiti specifici.
Forni Orizzontali
Questa è la configurazione più comune. I forni orizzontali sono versatili e facili da caricare, rendendoli un cavallo di battaglia per uso generico per molti laboratori e processi in cui il campione può essere posizionato in una barchetta e spinto al centro.
Forni Verticali
In orientamento verticale, i campioni vengono caricati dall'alto o dal basso. Questo design è cruciale per i processi in cui la gravità è un fattore, come lo spegnimento a goccia (far cadere un campione caldo in un liquido per raffreddarlo rapidamente) o per evitare il contatto del campione con le pareti del tubo. Sono anche preferiti in alcune crescita di cristalli e processi di reazione gassosa.
Comprendere i Compromessi
Sebbene potenti, i forni a tubo presentano limitazioni che è importante riconoscere.
Dimensioni del Campione e Produttività
Per progettazione, la camera tubolare limita le dimensioni e il volume del campione. I forni a tubo sono ideali per campioni piccoli e di alto valore ma non sono adatti per la produzione in batch su larga scala, dove un forno a scatola o a nastro trasportatore sarebbe più appropriato.
Zone di Uniformità della Temperatura
Un forno standard a zona singola è più caldo al centro, con la temperatura che diminuisce verso le estremità del tubo. Per i processi che richiedono una zona calda lunga e altamente uniforme, sono necessari forni multizona più complessi e costosi con controllori indipendenti per ogni sezione.
Costo e Complessità
Un forno a tubo è un'apparecchiatura scientifica di precisione. Il costo, specialmente per i modelli in grado di raggiungere temperature molto elevate o di controllo multizona, è significativamente superiore a quello di un semplice forno. Il funzionamento corretto richiede la comprensione dei sistemi di vuoto, della gestione dei gas e del profilo termico.
Scegliere Quello Giusto per la Tua Applicazione
La selezione di un forno a tubo dipende interamente dai requisiti specifici del tuo processo.
- Se la tua attenzione principale è il controllo preciso dell'atmosfera: Un forno a tubo è la scelta definitiva per riscaldare materiali in un ambiente sottovuoto, inerte o di gas reattivo.
- Se la tua attenzione principale è la sintesi di materiali ad alta purezza: La camera isolata di un forno a tubo previene la contaminazione da parte degli elementi riscaldanti, rendendolo ideale per creare materiali sensibili come semiconduttori o cristalli singoli.
- Se la tua attenzione principale è il trattamento termico standardizzato su piccole parti: L'eccellente uniformità della temperatura e la ripetibilità lo rendono perfetto per sviluppare ed eseguire protocolli precisi di ricottura, indurimento o rivestimento.
In definitiva, il forno a tubo è lo strumento principale per chiunque abbia bisogno di padroneggiare il rapporto tra calore, atmosfera e materiali su piccola scala.
Tabella Riassuntiva:
| Caratteristica | Descrizione |
|---|---|
| Funzione Principale | Forno elettrico ad alta temperatura con un tubo cilindrico per un riscaldamento preciso e uniforme in atmosfere controllate. |
| Componenti Chiave | Camera a tubo (es. allumina, quarzo), elementi riscaldanti (es. Kanthal, SiC), controllore PID e sigilli per l'atmosfera. |
| Applicazioni Comuni | Sintesi di materiali (crescita di cristalli, sinterizzazione), trattamento termico (ricottura, indurimento) e R&S (sviluppo di catalizzatori, studi di ossidazione). |
| Variazioni | Orizzontale (versatile, facile caricamento) e verticale (processi dipendenti dalla gravità come lo spegnimento a goccia). |
| Limitazioni | Dimensioni del campione e produttività limitate; costo e complessità maggiori per modelli multizona o ad alta temperatura. |
Sblocca la Precisione nel Tuo Laboratorio con i Forni a Tubo KINTEK
Stai lavorando con materiali avanzati che richiedono un controllo esatto della temperatura e dell'atmosfera? KINTEK sfrutta eccezionali capacità di R&S e di produzione interna per fornire a diversi laboratori soluzioni avanzate per forni ad alta temperatura. La nostra linea di prodotti, che include forni a tubo, forni a muffola, forni rotanti, forni sottovuoto e a gas, e sistemi CVD/PECVD, è completata da solide capacità di personalizzazione approfondita per soddisfare con precisione le tue esigenze sperimentali uniche.
Sia che tu ti occupi di sintesi di materiali, trattamento termico o R&S all'avanguardia, i nostri forni a tubo offrono precisione, uniformità e affidabilità superiori. Contattaci oggi per discutere come possiamo personalizzare una soluzione per migliorare la tua ricerca e i tuoi processi industriali!

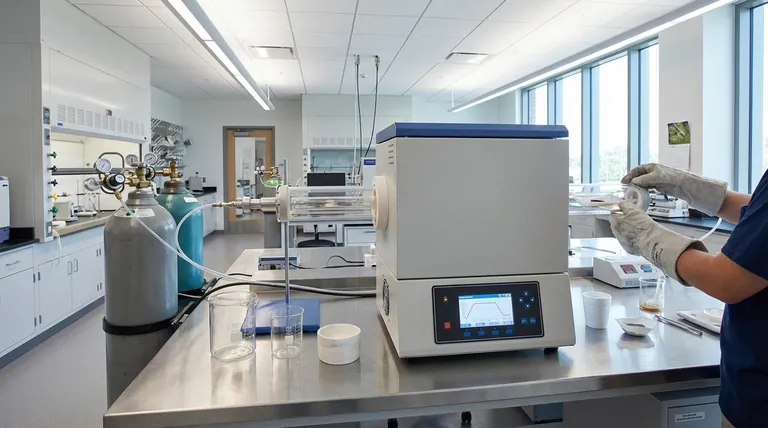

Guida Visiva
