Quando si classificano i forni a tubo in base al loro orientamento, i due progetti principali sono il Forno a Tubo Orizzontale e il Forno a Tubo Verticale. Ogni configurazione è progettata per soddisfare specifiche esigenze di processo, con la scelta che dipende interamente dalla natura del campione e dal trattamento termico desiderato. I forni orizzontali sono i più comuni, mentre i progetti verticali risolvono sfide specifiche relative alla gravità, all'atmosfera e alla forma del materiale.
La decisione tra un forno a tubo orizzontale o verticale non riguarda quale sia "migliore", ma quale sia più adatto al tuo processo specifico. I forni orizzontali eccellono nella lavorazione in batch e nel riscaldamento uniforme lungo la lunghezza di un campione, mentre i forni verticali sono ideali per processi assistiti dalla gravità e per ridurre al minimo la contaminazione.
Comprendere gli Orientamenti Primari
L'orientamento fisico del tubo di processo è la scelta progettuale più fondamentale, influenzando direttamente il modo in cui un campione viene riscaldato, come interagisce con il forno e come i gas di processo fluiscono intorno ad esso.
Il Forno a Tubo Orizzontale: Lo Standard del Settore
Un forno a tubo orizzontale presenta un tubo di processo che giace piatto, parallelo al terreno. Questo è il design più diffuso per la sua semplicità e versatilità.
I campioni sono tipicamente collocati in una "barca" di ceramica o quarzo e spinti al centro della zona riscaldata. Questa configurazione rende il carico e lo scarico semplici per i materiali solidi.
Il vantaggio principale è il raggiungimento di una zona di temperatura altamente uniforme lungo la lunghezza del tubo, ideale per ricottura, calcinazione e altre applicazioni di lavorazione in batch.
Il Forno a Tubo Verticale: Precisione e Gravità
In un forno a tubo verticale, il tubo di processo è orientato in posizione verticale. Questo design sfrutta la gravità, rendendolo particolarmente adatto per applicazioni specifiche e avanzate.
È essenziale per processi come la crescita di cristalli (ad esempio, il metodo Bridgman), dove una sostanza viene lentamente abbassata attraverso un gradiente di temperatura. È anche ideale per esperimenti di tempra per caduta, dove un campione può essere rapidamente lasciato cadere dalla zona calda in un mezzo di tempra sottostante.
Inoltre, l'orientamento verticale è superiore per la lavorazione di polveri fini o liquidi, poiché la gravità aiuta a contenerli. Riduce anche al minimo il contatto del campione con le pareti del tubo, riducendo la potenziale contaminazione.
Fattori Chiave Oltre l'Orientamento
Sebbene l'orientamento sia un classificatore primario, altre caratteristiche di design sono altrettanto critiche per le capacità di un forno. Queste scelte sono spesso indipendenti dal fatto che il forno sia orizzontale o verticale.
Design a Tubo Diviso vs. Solido
Un forno a tubo diviso è incernierato, consentendogli di aprirsi come una conchiglia. Ciò fornisce un facile accesso al tubo di processo, utile per cambiare rapidamente i tubi o per ospitare reattori con connessioni complesse.
Un forno a tubo solido ha una camera di riscaldamento fissa e il tubo di processo deve essere inserito dalle estremità. Questi progetti sono generalmente più robusti ed economici.
Riscaldamento a Zona Singola vs. Multi-Zona
Un forno a zona singola è progettato per creare un'area di temperatura stabile e uniforme al centro.
Un forno multizona ha due o più sezioni di riscaldamento controllate indipendentemente. Ciò consente all'utente di creare un gradiente di temperatura preciso lungo la lunghezza del tubo, che è fondamentale per processi come la deposizione chimica da vapore (CVD) e alcuni tipi di crescita di cristalli.
Comprendere i Compromessi
La scelta di un orientamento richiede di riconoscere i compromessi intrinseci di ogni progetto. Ciò che rende uno ideale per un compito specifico lo rende meno adatto per un altro.
Limitazioni del Forno Orizzontale
Lo svantaggio principale è il contatto con il campione. Un campione che poggia sul fondo del tubo può portare a contaminazione o a reazioni indesiderate con il materiale del tubo.
Le correnti di convezione possono anche creare una leggera differenza di temperatura tra la parte superiore e inferiore del tubo di processo, il che può essere un fattore in processi altamente sensibili.
Infine, sono generalmente inadatti per la lavorazione di polveri fini o fusi, che non possono essere facilmente contenuti.
Considerazioni sul Forno Verticale
Il carico e lo scarico possono essere più complessi, spesso richiedendo crogioli specializzati, fili di sospensione o portacampioni per posizionare correttamente il materiale nella zona calda.
L'ingombro fisico, in particolare l'altezza richiesta, può essere un vincolo significativo per la struttura.
L'osservazione del campione durante la lavorazione è spesso più difficile in una configurazione verticale rispetto alla linea di vista diretta disponibile in molti progetti orizzontali.
Fare la Scelta Giusta per la Tua Applicazione
La tua scelta dovrebbe essere dettata dalla fisica del tuo processo e dalla forma del tuo materiale.
- Se il tuo obiettivo primario è la lavorazione in batch per scopi generali di campioni solidi: Un forno a tubo orizzontale è la scelta più pratica ed economica.
- Se il tuo obiettivo primario è la crescita di cristalli, la lavorazione di polveri o la riduzione al minimo della contaminazione del campione: Un forno a tubo verticale offre un controllo superiore sfruttando la gravità e riducendo il contatto con le pareti del tubo.
- Se il tuo obiettivo primario è creare un gradiente di temperatura preciso per CVD o processi simili: Devi dare priorità a un forno multizona, e l'orientamento dipenderà dalle tue specifiche esigenze di manipolazione del materiale.
In definitiva, la selezione dell'orientamento corretto del forno è il primo passo per progettare un processo termico che sia sia ripetibile che affidabile.
Tabella riassuntiva:
| Orientamento | Applicazioni Chiave | Vantaggi Principali | Limitazioni Principali |
|---|---|---|---|
| Orizzontale | Lavorazione in batch, ricottura, calcinazione | Facile carico/scarico, riscaldamento uniforme, conveniente | Potenziale contaminazione del campione, non ideale per polveri/liquidi |
| Verticale | Crescita di cristalli, lavorazione di polveri, tempra per caduta | Processi assistiti dalla gravità, contaminazione ridotta, migliore per materiali fini | Carico complesso, ingombro maggiore, osservazione difficile |
Fai fatica a scegliere il forno a tubo giusto per il tuo laboratorio? Noi di KINTEK, siamo specializzati in soluzioni avanzate di forni ad alta temperatura su misura per le tue esigenze sperimentali uniche. Sfruttando la nostra eccezionale ricerca e sviluppo e la produzione interna, offriamo una linea di prodotti diversificata che include forni a tubo, forni a muffola, forni rotativi, forni sottovuoto e ad atmosfera e sistemi CVD/PECVD. Con forti capacità di personalizzazione profonda, possiamo aiutarti a selezionare o progettare il forno a tubo orizzontale o verticale perfetto per migliorare l'efficienza e l'affidabilità del tuo processo. Contattaci oggi stesso per discutere le tue esigenze e scoprire come KINTEK può supportare il successo del tuo laboratorio!

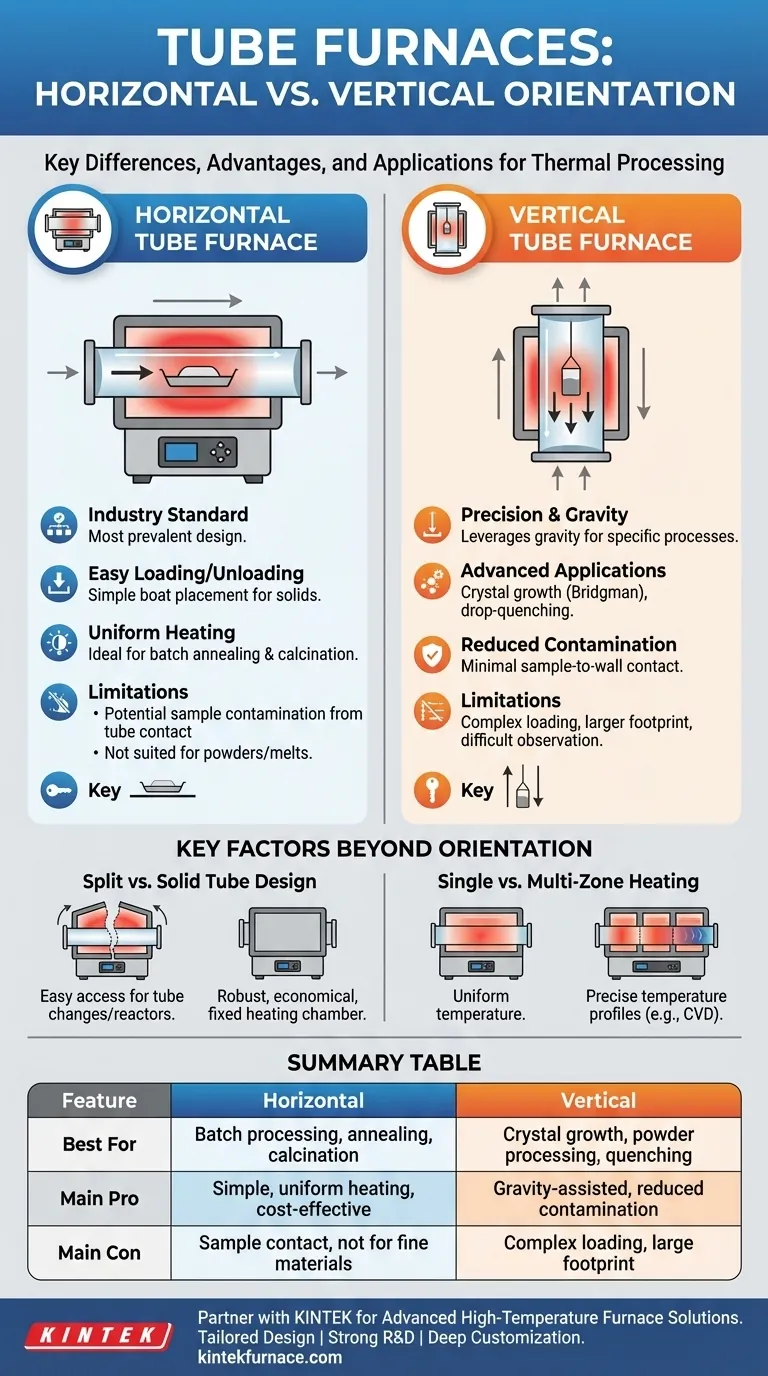

Guida Visiva
