Nel suo nucleo, un forno tubolare è un sistema integrato costruito attorno a cinque componenti chiave. Questi sono il tubo del forno, gli elementi riscaldanti, un sistema di controllo della temperatura, il corpo del forno con isolamento e spesso un sistema a gas o sottovuoto per controllare l'atmosfera interna. Insieme, queste parti creano un ambiente altamente controllato per la precisa lavorazione termica dei materiali.
Un forno tubolare è più di un semplice forno ad alta temperatura. È uno strumento di precisione in cui ogni componente — dal tubo di reazione al sistema di controllo — è deliberatamente scelto e integrato per ottenere un ambiente termico specifico, stabile e uniforme.
Decomporre i Componenti Fondamentali
Per capire come un forno tubolare raggiunge la sua precisione, dobbiamo esaminare come i suoi componenti primari funzionano come un sistema coeso. Ogni parte svolge uno scopo distinto ma interconnesso.
Il Tubo del Forno (La Camera di Reazione)
Il tubo del forno è il componente centrale dove avviene la lavorazione del materiale. È una camera cilindrica progettata per resistere a temperature estreme.
Il materiale di questo tubo è fondamentale. Il quarzo è comune per temperature da basse a moderate (fino a ~1200°C) e offre il vantaggio di essere trasparente. Per temperature più elevate, vengono utilizzati materiali ceramici opachi come l'allumina, capaci di gestire temperature ben superiori ai 1700°C.
Gli Elementi Riscaldanti (Il Motore)
Gli elementi riscaldanti sono responsabili della generazione dell'energia termica. Sono tipicamente disposti attorno all'esterno del tubo del forno per fornire un calore uniforme e indiretto.
Questi elementi sono realizzati con materiali come filo resistivo (ad esempio, Kanthal) per applicazioni standard o barre di carburo di silicio (SiC) per temperature più elevate. Nei forni a vuoto specializzati, vengono utilizzati elementi in molibdeno o tungsteno per requisiti di calore ancora più estremi.
Il Sistema di Controllo della Temperatura (Il Cervello)
Questo è probabilmente il componente più critico per garantire l'accuratezza e la ripetibilità del processo. Il sistema di controllo monitora e regola l'output degli elementi riscaldanti.
I sistemi moderni utilizzano sofisticati controllori PID (Proporzionale-Integrale-Derivativo) per minimizzare l'overshoot di temperatura e mantenere la stabilità entro un grado. Spesso includono funzioni di sicurezza come allarmi di sovratemperatura e procedure di spegnimento automatico.
Il Corpo del Forno e l'Isolamento (L'Involucro)
Il corpo del forno fornisce l'alloggiamento strutturale per tutti i componenti. Il suo ruolo funzionale primario è l'isolamento termico.
Isolamento di alta qualità in fibra ceramica o mattoni refrattari è imballato tra gli elementi riscaldanti e il guscio esterno. Questo assicura che il calore sia diretto nel tubo del forno, migliorando l'efficienza energetica e mantenendo l'esterno sicuro al tatto.
Il Sistema Gas e Atmosfera (L'Ambiente)
Molti processi richiedono un'atmosfera specifica diversa dall'aria ambiente. Questo sistema consente un controllo preciso sull'ambiente all'interno del tubo.
Può variare da una semplice porta per il flusso di gas inerte come argon o azoto a un complesso sistema a vuoto. Un sistema a vuoto, composto da pompe e flange sigillate, rimuove l'aria per prevenire l'ossidazione e la contaminazione durante la lavorazione.
Comprendere Variazioni e Compromessi
Non tutti i forni tubolari sono uguali. I componenti specifici scelti sono dettati dall'applicazione prevista, creando importanti compromessi in termini di capacità, complessità e costi.
Forni Standard vs. Forni a Vuoto
Un forno tubolare standard opera a pressione atmosferica, spesso con un flusso controllato di gas. Un forno a vuoto è una variante più complessa che include un sistema di pompaggio per rimuovere l'aria dalla camera.
Il vantaggio principale del vuoto è la creazione di un ambiente pulito e privo di contaminazioni, essenziale per la lavorazione di materiali sensibili all'aria o ad alta purezza. Questa capacità comporta il costo di una configurazione più complessa e costosa.
Selezione dell'Elemento Riscaldante
La scelta dell'elemento riscaldante determina direttamente la temperatura massima di esercizio del forno. I fili resistivi standard sono economici ma limitati nel range.
L'aggiornamento a elementi in carburo di silicio o molibdeno aumenta significativamente il limite di temperatura, ma anche il costo e i requisiti di potenza del sistema.
Materiale e Diametro del Tubo
Il tubo del forno stesso presenta un compromesso. Il quarzo consente di monitorare visivamente il processo ma ha un limite di temperatura inferiore e può diventare fragile. L'allumina è più robusta a temperature elevate ma è opaca.
Anche il diametro del tubo è importante. Un diametro più piccolo generalmente fornisce una migliore uniformità della temperatura, mentre un diametro maggiore consente una maggiore produttività di campioni.
Fare la Scelta Giusta per il Tuo Obiettivo
La comprensione di questi componenti consente di selezionare una configurazione del forno che corrisponda direttamente alle tue esigenze di lavorazione.
- Se il tuo obiettivo principale è la ricerca di laboratorio generale o la ricottura: Un forno standard a zona singola con tubo di quarzo e un affidabile controllore PID è spesso la scelta più pratica ed economica.
- Se il tuo obiettivo principale è la sintesi o la sinterizzazione ad alta temperatura: Devi privilegiare un forno con tubo di allumina ed elementi riscaldanti ad alte prestazioni come il carburo di silicio (SiC).
- Se il tuo obiettivo principale è la lavorazione di materiali sensibili all'aria o ad alta purezza: Un forno dotato di un sistema a vuoto completo e capacità di gestione del gas è irrinunciabile.
In ultima analisi, vedere il forno tubolare come un sistema adattabile di parti intercambiabili ti permette di specificare lo strumento preciso per il tuo obiettivo scientifico o industriale.
Tabella Riepilogativa:
| Componente | Funzione Chiave | Materiali/Caratteristiche Comuni |
|---|---|---|
| Tubo del Forno | Camera di reazione per la lavorazione dei materiali | Quarzo (fino a ~1200°C), Allumina (sopra 1700°C) |
| Elementi Riscaldanti | Generano energia termica | Filo resistivo (es. Kanthal), barre SiC, Molibdeno/Tungsteno per alte temperature |
| Sistema di Controllo della Temperatura | Monitora e regola la temperatura | Controllori PID, allarmi di sicurezza, spegnimento automatico |
| Corpo del Forno e Isolamento | Alloggiamento strutturale e isolamento termico | Fibra ceramica, mattone refrattario |
| Sistema Gas e Atmosfera | Controlla l'ambiente interno | Flusso di gas inerte (es. Argon, Azoto), sistemi a vuoto |
Pronto a migliorare la lavorazione termica del tuo laboratorio con un forno tubolare personalizzato? KINTEK sfrutta un eccezionale reparto R&D e la produzione interna per fornire soluzioni avanzate di forni ad alta temperatura su misura per le tue esigenze uniche. La nostra linea di prodotti include forni a muffola, tubolari, rotanti, forni a vuoto e atmosfera, e sistemi CVD/PECVD, tutti supportati da forti capacità di personalizzazione. Che tu sia nella ricerca, nella sintesi o nella gestione di materiali sensibili all'aria, possiamo aiutarti a raggiungere ambienti termici precisi e stabili. Contattaci oggi per discutere come le nostre soluzioni possono beneficiare le tue applicazioni specifiche!

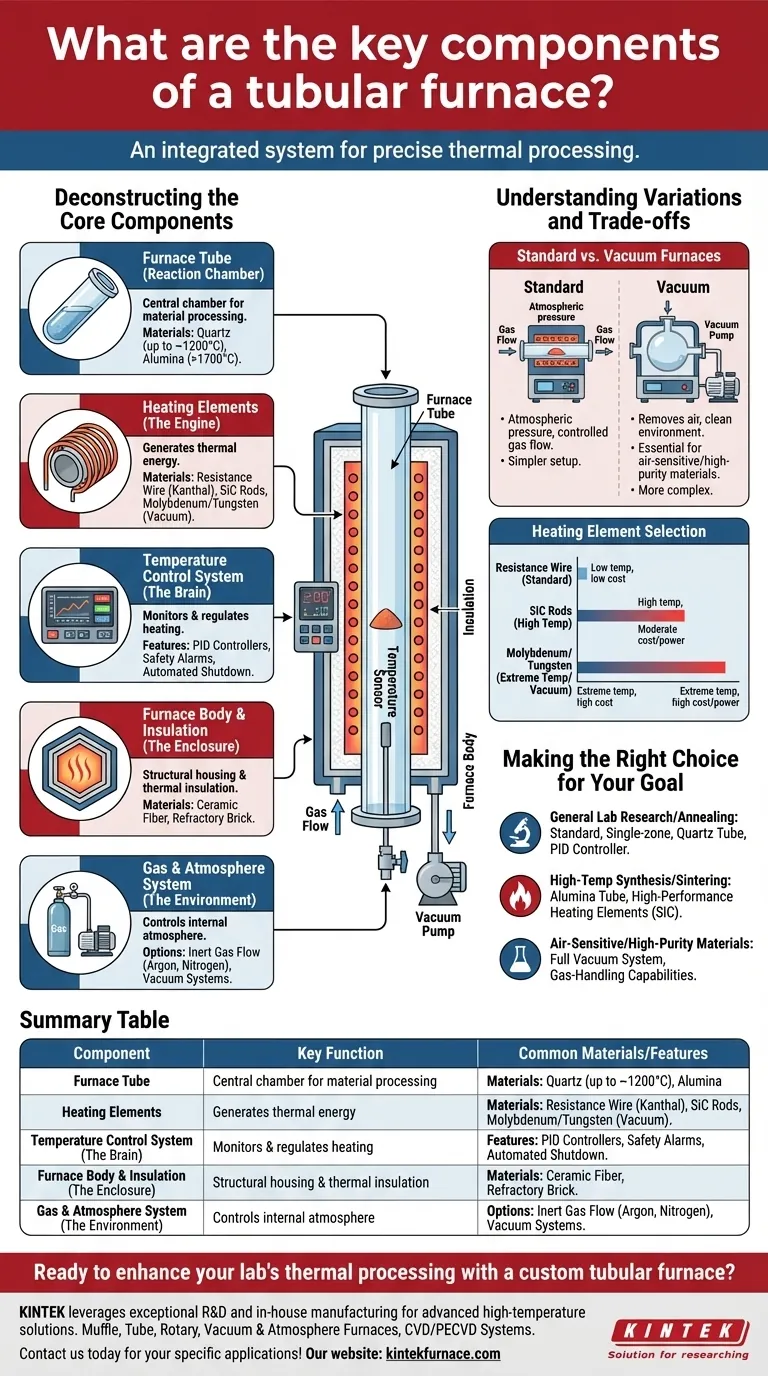

Guida Visiva
