Come regola generale, no. Un tubo di lavoro non è fornito come parte integrante di una fornace e deve essere acquistato separatamente. Questa è una scelta di design deliberata, poiché il materiale e le dimensioni corrette del tubo dipendono criticamente dalla tua specifica applicazione, inclusi la temperatura del processo, la compatibilità chimica e i requisiti dell'atmosfera.
Una fornace è l'unità di riscaldamento centrale, ma è solo un pezzo di un sistema operativo completo. Devi prevedere di procurarti diversi altri componenti critici — in particolare il tubo di lavoro, le flange di tenuta e il sistema di controllo dell'atmosfera — per creare una configurazione funzionale.
Scomporre il Sistema Completo della Fornace
Per capire perché il tubo di lavoro è separato, aiuta vedere la fornace non come un singolo prodotto, ma come un sistema di componenti interconnessi. Ogni parte svolge una funzione distinta, e molte devono essere selezionate specificamente per i tuoi obiettivi di processo.
Il Corpo della Fornace (L'Unità Centrale)
Questo è il componente che la maggior parte delle persone considera "la fornace". È la camera isolata che contiene gli elementi riscaldanti.
Il corpo della fornace è responsabile della generazione e del contenimento del calore. La sua costruzione, spesso in acciaio con isolamento interno come fibra ceramica o feltro di carbonio, determina la temperatura massima di esercizio e l'efficienza termica della fornace.
Il Tubo di Lavoro (L'Ambiente di Processo)
Il tubo di lavoro è la camera cilindrica che scorre attraverso il corpo della fornace. Contiene il tuo campione e lo isola dagli elementi riscaldanti e dall'aria esterna.
Questo componente è venduto separatamente perché il suo materiale dipende dal processo. La scelta tra materiali come quarzo, allumina o mullite dipende interamente dalla temperatura richiesta e dalla natura chimica dei tuoi campioni e dei gas di processo.
Il Sistema di Controllo dell'Atmosfera
Questo sistema gestisce l'ambiente all'interno del tubo di lavoro. Non è una singola parte ma una raccolta di dispositivi.
I componenti chiave includono pompe a vuoto per rimuovere l'aria, flussimetri o controllori per introdurre gas specifici, e valvole e regolatori per gestire la pressione. Questo sistema è essenziale per eseguire processi sotto vuoto o in un'atmosfera di gas inerte o reattivo controllata.
Componenti di Tenuta e Raffreddamento
Per mantenere un'atmosfera controllata, le estremità del tubo di lavoro devono essere sigillate. Questo viene fatto con flange di tenuta o "maschere" specializzate.
Queste flange hanno spesso porte per collegare pompe a vuoto e linee di gas. Poiché le guarnizioni (tipicamente O-ring in silicone o Viton) possono degradarsi a causa del calore, molti sistemi richiedono un refrigeratore ad acqua esterno o una camicia di raffreddamento ad acqua incorporata per proteggerle.
Il Sistema di Controllo e Strumentazione
Questo è il cervello della fornace. Consiste in un controllore di temperatura che esegue il tuo profilo di riscaldamento e un alimentatore per gli elementi riscaldanti.
Se si utilizza il vuoto, sono necessari anche un manometro del vuoto e un controllore separati per monitorare e regolare la pressione all'interno del tubo di lavoro.
Comprendere i Compromessi: Selezione del Tubo di Lavoro
La decisione di separare il tubo di lavoro dall'acquisto della fornace è radicata in compromessi critici sulle prestazioni. La scelta del tubo sbagliato può portare a esperimenti falliti o danni all'attrezzatura.
Quarzo vs. Allumina
Questi sono due dei materiali più comuni per i tubi, ciascuno con vantaggi distinti.
Un tubo di quarzo è trasparente, consentendo l'osservazione visiva diretta del processo. Tuttavia, è generalmente limitato a temperature intorno ai 1100-1200°C e può devitrificarsi o diventare fragile con un uso prolungato ad alte temperature.
Un tubo di allumina è una ceramica opaca che può resistere a temperature molto più elevate, spesso fino a 1700-1800°C. È più durevole e chimicamente resistente a temperature estreme ma non consente il monitoraggio visivo.
La Sfida dell'Integrazione del Sistema
L'acquisto di componenti separati pone la responsabilità dell'integrazione del sistema su di te. Devi assicurarti che il diametro esterno del tubo di lavoro sia compatibile con l'alesaggio della fornace e che le flange di tenuta siano della dimensione corretta per il tubo.
La mancata verifica della compatibilità tra fornace, tubo e sistema di tenuta è un errore comune e costoso. Conferma sempre le dimensioni di tutti i componenti prima dell'acquisto.
Assemblaggio del Tuo Sistema: Considerazioni Chiave
Per assicurarti di acquisire un sistema completo e funzionale, allinea la selezione dei componenti con il tuo obiettivo primario.
- Se il tuo obiettivo principale è la lavorazione ad alta temperatura (>1200°C): Avrai quasi certamente bisogno di un tubo di allumina e di una fornace classificata per quel intervallo di temperatura.
- Se il tuo obiettivo principale è l'osservazione del processo: Un tubo di quarzo è la scelta corretta, ma devi operare entro i suoi limiti di temperatura e potresti aver bisogno di un sistema di raffreddamento per proteggere le guarnizioni.
- Se il tuo obiettivo principale è un'atmosfera controllata o il vuoto: Devi prevedere un budget per un sistema completo di controllo dell'atmosfera, inclusa una pompa a vuoto, controllori di flusso e flange di tenuta compatibili.
Comprendendo il ruolo di ogni componente, puoi specificare e costruire con fiducia un sistema di fornace perfettamente adatto ai tuoi obiettivi di ricerca o produzione.
Tabella riassuntiva:
| Componente | Funzione Chiave | Materiali/Opzioni Comuni |
|---|---|---|
| Corpo della Fornace | Genera e contiene calore | Acciaio con isolamento (es. fibra ceramica) |
| Tubo di Lavoro | Contiene i campioni e isola dagli elementi | Quarzo (fino a 1200°C), Allumina (fino a 1800°C) |
| Controllo dell'Atmosfera | Gestisce l'ambiente gas o vuoto | Pompe a vuoto, flussimetri, valvole |
| Tenuta e Raffreddamento | Mantiene l'integrità dell'atmosfera | Flange di tenuta, refrigeratori ad acqua |
| Sistema di Controllo | Regola temperatura e pressione | Controllori di temperatura, manometri del vuoto |
Hai bisogno di un sistema di fornace personalizzato per il tuo laboratorio? KINTEK sfrutta eccezionali attività di ricerca e sviluppo e produzione interna per fornire soluzioni avanzate come forni a muffola, a tubo, rotanti, a vuoto e ad atmosfera, e sistemi CVD/PECVD. Le nostre profonde capacità di personalizzazione assicurano un allineamento preciso con i tuoi requisiti sperimentali unici, dalla selezione dei materiali all'integrazione del sistema. Contattaci oggi per discutere come possiamo migliorare l'efficienza e i risultati della tua ricerca!

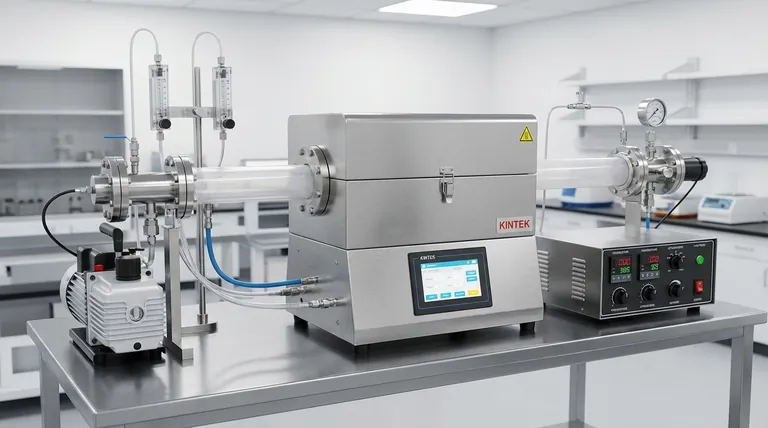

Guida Visiva
