Nei sistemi avanzati di deposizione a trasporto di vapore (VTD), l'orientamento detta l'efficienza. Posizionare il supporto del substrato perpendicolarmente (ortogonalmente) al flusso di gas crea un'ostruzione fisica diretta al percorso del vapore. Questa disposizione geometrica massimizza l'interazione tra il precursore attivo e la superficie bersaglio, con conseguente miglioramento significativo dei tassi di deposizione e flessibilità critica del processo.
Intuizione chiave: una disposizione ortogonale del substrato forza una maggiore frequenza di collisioni tra le particelle, trasformando il posizionamento geometrico in un motore per l'efficienza dei materiali. Fondamentalmente, questo design separa fisicamente la fonte di calore dal bersaglio, consentendo di disaccoppiare i parametri di crescita del film dai limiti di sublimazione del precursore.
Massimizzare l'efficienza di deposizione
Aumentare la frequenza di collisione
In una configurazione perpendicolare, il flusso di gas viaggia direttamente verso il substrato anziché scorrere parallelamente ad esso. Questo approccio "frontale" forza un drastico aumento della frequenza di collisione tra i vapori del precursore attivo e la superficie del substrato.
Aumentare l'utilizzo del materiale
Poiché più molecole di precursore impattano sulla superficie per unità di tempo, meno materiale viene sprecato nel flusso di scarico. Ciò si traduce in un'efficienza di utilizzo superiore e tassi di deposizione complessivamente più rapidi rispetto ai progetti a flusso parallelo.
Ottenere precisione termica
Disaccoppiare le finestre di processo
Un limite importante nel VTD standard è il collegamento termico tra la sorgente e il substrato. Il design perpendicolare facilita il disaccoppiamento delle zone termiche. È possibile mantenere le alte temperature richieste per la sublimazione del precursore senza surriscaldare inavvertitamente il substrato.
Controllo indipendente della temperatura
Questa separazione consente una regolazione indipendente e precisa della temperatura del supporto del substrato. Di conseguenza, gli ingegneri ottengono la flessibilità di ottimizzare la finestra di temperatura di crescita del film strettamente in base ai requisiti di qualità del film, piuttosto che essere vincolati dalle esigenze di evaporazione del materiale sorgente.
Comprendere i compromessi operativi
Complessità della dinamica dei fluidi
Sebbene il flusso ortogonale aumenti le collisioni, introduce sfide nella gestione del flusso. La creazione di una deposizione uniforme su tutto il substrato richiede un'attenta progettazione per evitare punti di stagnazione (dove il flusso si ferma al centro) o gradienti non uniformi ai bordi.
Rigore nella gestione termica
Il disaccoppiamento delle temperature offre flessibilità ma richiede un sistema di controllo più sofisticato. L'apparecchiatura deve essere in grado di mantenere ambienti termici distinti in stretta prossimità, richiedendo isolamento avanzato e controllo di zona per prevenire la dispersione di calore tra la sorgente e il substrato.
Fare la scelta giusta per il tuo obiettivo
Per determinare se questa configurazione VTD è in linea con i tuoi obiettivi, considera le tue esigenze di elaborazione primarie:
- Se la tua priorità principale è la velocità di produzione: Dai priorità all'orientamento perpendicolare per massimizzare i tassi di deposizione e ridurre gli sprechi di precursore attraverso un'elevata frequenza di collisione.
- Se la tua priorità principale è la qualità del film: Sfrutta questo design per regolare in modo indipendente la temperatura del substrato, garantendo che l'ambiente di crescita sia ottimizzato indipendentemente dalla volatilità del materiale sorgente.
L'allineamento perpendicolare trasforma il supporto del substrato da un bersaglio passivo a uno strumento attivo per l'ottimizzazione del processo.
Tabella riassuntiva:
| Caratteristica | Orientamento Perpendicolare (Ortogonale) | Vantaggio |
|---|---|---|
| Percorso del flusso di gas | Impatto diretto "frontale" con il substrato | Aumenta la frequenza di collisione delle particelle |
| Utilizzo del materiale | Riduzione degli sprechi di precursore nello scarico | Efficienza di utilizzo del materiale superiore |
| Zone termiche | Sorgente e substrato fisicamente separati | Disaccoppia la sublimazione dalla crescita del film |
| Controllo del processo | Regolazione indipendente della temperatura | Qualità del film e finestre di crescita ottimizzate |
| Velocità di deposizione | Maggiore tasso di impatto molecole-superficie | Produzione e throughput più rapidi |
Migliora la tua ricerca sui film sottili con KINTEK
Pronto a ottimizzare i tuoi processi di deposizione? KINTEK fornisce soluzioni VTD leader del settore progettate per precisione ed efficienza. Supportati da ricerca e sviluppo e produzione esperti, offriamo una gamma completa di sistemi Muffle, Tube, Rotary, Vacuum e CVD, tutti completamente personalizzabili per soddisfare le tue esigenze uniche di laboratorio e produzione.
Sia che tu richieda un controllo indipendente della zona termica o un migliore utilizzo del materiale, il nostro team di esperti è qui per supportare il tuo successo. Contattaci oggi stesso per trovare il forno ad alta temperatura perfetto per la tua applicazione!

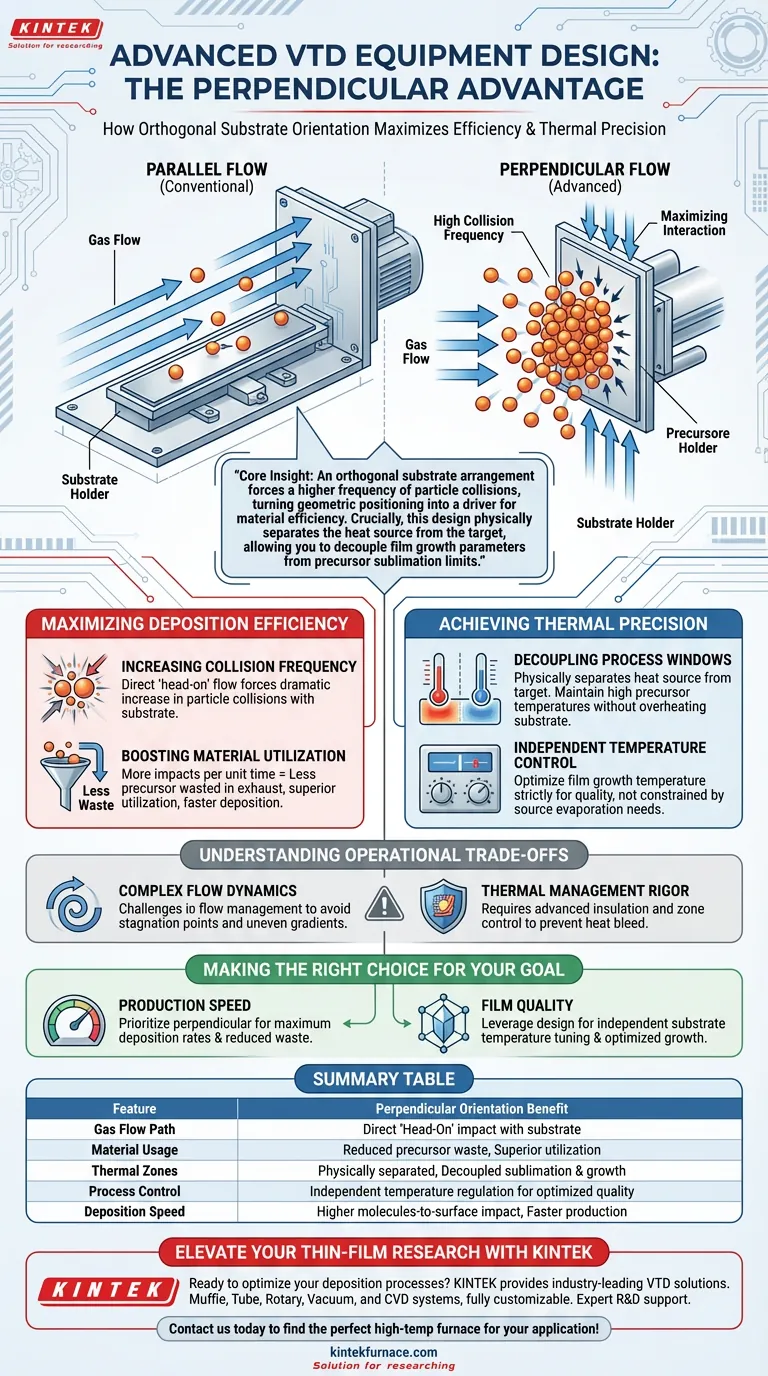

Guida Visiva
Riferimenti
- Dachang Liu. Vapor Transport Deposition Technology for Perovskite Films. DOI: 10.1002/admi.202500064
Questo articolo si basa anche su informazioni tecniche da Kintek Furnace Base di Conoscenza .
