Alla sua base, il forno a muffola utilizza un sofisticato controllore di temperatura programmabile YD858P. Questo sistema è definito dal suo utilizzo del controllo PID (Proporzionale-Integrale-Derivativo), una funzione di auto-tuning e la capacità di programmare complessi cicli di riscaldamento e raffreddamento a più fasi, garantendo una precisione della temperatura di ±1°C.
Il sistema di controllo della temperatura del forno non è un semplice termostato; è un controllore di processo avanzato progettato per la precisione e la riproducibilità. Le sue caratteristiche chiave—logica PID, programmabilità e auto-tuning—ti offrono un controllo esatto su tutto il tuo processo termico dall'inizio alla fine.
Deconstruendo il sistema di controllo della temperatura
Per comprendere appieno le capacità del forno, dobbiamo esaminare i componenti chiave che consentono la sua precisa gestione termica. Ogni elemento svolge un ruolo distinto nel raggiungimento di risultati coerenti e affidabili.
Il cervello del sistema: Controllo PID
Un controllore PID è significativamente più avanzato di un semplice termostato on/off. Calcola continuamente un valore di errore—la differenza tra la temperatura desiderata (setpoint) e la temperatura misurata—e applica una correzione.
Lo fa considerando tre fattori:
- Proporzionale (P): L'errore attuale. Una differenza maggiore si traduce in una risposta maggiore.
- Integrale (I): L'accumulo di errori passati. Questo elimina piccoli errori a stato stazionario che il solo termine proporzionale non può correggere.
- Derivativo (D): La previsione di errori futuri basata sull'attuale tasso di variazione. Questo aiuta a prevenire il superamento della temperatura target.
La funzione di auto-tuning inclusa ottimizza automaticamente questi valori P, I e D, adattando la risposta del controllore alle specifiche proprietà termiche del tuo forno e del suo contenuto per la massima stabilità.
Precisione e Riproducibilità: Segmenti Programmabili
Il controllore supporta 50 segmenti programmabili. Questo ti permette di progettare e automatizzare profili termici complessi oltre al semplice riscaldamento a una singola temperatura.
Ogni segmento può essere definito come uno dei tre passaggi:
- Rampa: Aumentare o diminuire la temperatura a una velocità specifica (ad esempio, 10°C al minuto).
- Stazionamento: Mantenere la temperatura a un setpoint costante per una durata specifica.
- Raffreddamento: Un periodo di raffreddamento controllato o naturale.
Questa programmabilità è essenziale per i processi che richiedono cicli di riscaldamento e raffreddamento precisi e ripetibili, garantendo che i risultati siano coerenti da una sessione all'altra.
Integrazione esterna: La porta di comunicazione DB9
Il forno include una porta di comunicazione PC DB9 predefinita. Questa funzionalità ti consente di collegare il controllore a un computer, il che sblocca capacità per il monitoraggio avanzato, la registrazione dei dati o l'operazione remota dei tuoi processi termici.
Comprendere i limiti pratici del sistema
Sebbene il controllore sia altamente capace, le sue prestazioni fanno parte di un sistema più ampio. Comprendere i compromessi pratici è fondamentale per ottenere risultati ottimali.
Il controllore e gli elementi riscaldanti
Il sistema di controllo gestisce la potenza inviata agli elementi riscaldanti a spirale aperta. Le referenze indicano che questi elementi forniscono un rapido riscaldamento.
Sebbene il riscaldamento rapido sia spesso desiderabile, esso pone una maggiore richiesta al controllore PID di anticipare e prevenire il superamento della temperatura. La funzione di auto-tuning è cruciale qui per garantire che il sistema non superi il suo obiettivo.
Una corretta configurazione è irrinunciabile
Il controllore non è un dispositivo "plug-and-play". Prima dell'operazione, devi impostare la temperatura di lavoro richiesta e avviare correttamente il ciclo di riscaldamento.
La mancata configurazione corretta del controllore può portare a risultati imprecisi o processi falliti, indipendentemente dalle capacità avanzate del sistema. Confermare sempre che l'amperometro e il display della temperatura mostrino un funzionamento normale dopo l l'avvio di un ciclo.
Precisione vs. Uniformità
La precisione specificata di ±1°C si applica al punto in cui la temperatura viene misurata, tipicamente da una termocoppia. Sebbene il design miri a un gradiente di temperatura minimo, non si deve assumere che la temperatura sia perfettamente uniforme in tutta la camera, specialmente quando è molto carica.
Fare la scelta giusta per il tuo obiettivo
Per ottenere il massimo da questo sistema, allinea le sue caratteristiche alla tua specifica applicazione.
- Se il tuo obiettivo principale è una temperatura di mantenimento semplice e stabile: Affidati al controllo PID e esegui la funzione di auto-tuning per assicurarti che il forno mantenga il tuo setpoint con la massima stabilità e il minimo overshoot.
- Se il tuo obiettivo principale è l'elaborazione complessa a più stadi: Sfrutta i 50 segmenti programmabili per definire precisamente ogni rampa, stazionamento e fase di raffreddamento per risultati altamente riproducibili.
- Se il tuo obiettivo principale è la convalida del processo e la registrazione dei dati: Utilizza la porta di comunicazione DB9 per collegarti a un PC per il monitoraggio in tempo reale e per creare una registrazione permanente dei tuoi cicli di temperatura.
Comprendere come funziona questo sistema di controllo ti permette di passare dal semplice utilizzo del forno a un vero e proprio dominio del tuo processo termico.
Tabella riassuntiva:
| Caratteristica | Descrizione |
|---|---|
| Tipo di Controllore | Controllore PID Programmabile YD858P |
| Metodo di Controllo | Proporzionale-Integrale-Derivativo (PID) con Auto-Tune |
| Precisione della Temperatura | ±1°C |
| Programmabilità | 50 Segmenti per Rampe, Stazionamenti e Fasi di Raffreddamento |
| Comunicazione | Porta PC DB9 per la Registrazione dei Dati e Operazioni Remote |
Sblocca la precisione nel tuo laboratorio con le soluzioni avanzate per forni di KINTEK
Stai cercando un controllo esatto della temperatura e riproducibilità nei tuoi processi termici? KINTEK è specializzata in forni ad alta temperatura su misura per le diverse esigenze di laboratorio. Sfruttando la nostra eccezionale R&D e la produzione interna, offriamo una linea di prodotti completa—inclusi forni a muffola, a tubo, rotanti, forni a vuoto e ad atmosfera, e sistemi CVD/PECVD—migliorata da una profonda personalizzazione per soddisfare i tuoi requisiti sperimentali unici. La nostra esperienza ti assicura prestazioni e efficienza superiori in applicazioni come test sui materiali, trattamenti termici e altro ancora.
Pronto a elevare la tua ricerca? Contattaci oggi per una consulenza personalizzata e scopri come le nostre soluzioni possono guidare il tuo successo!

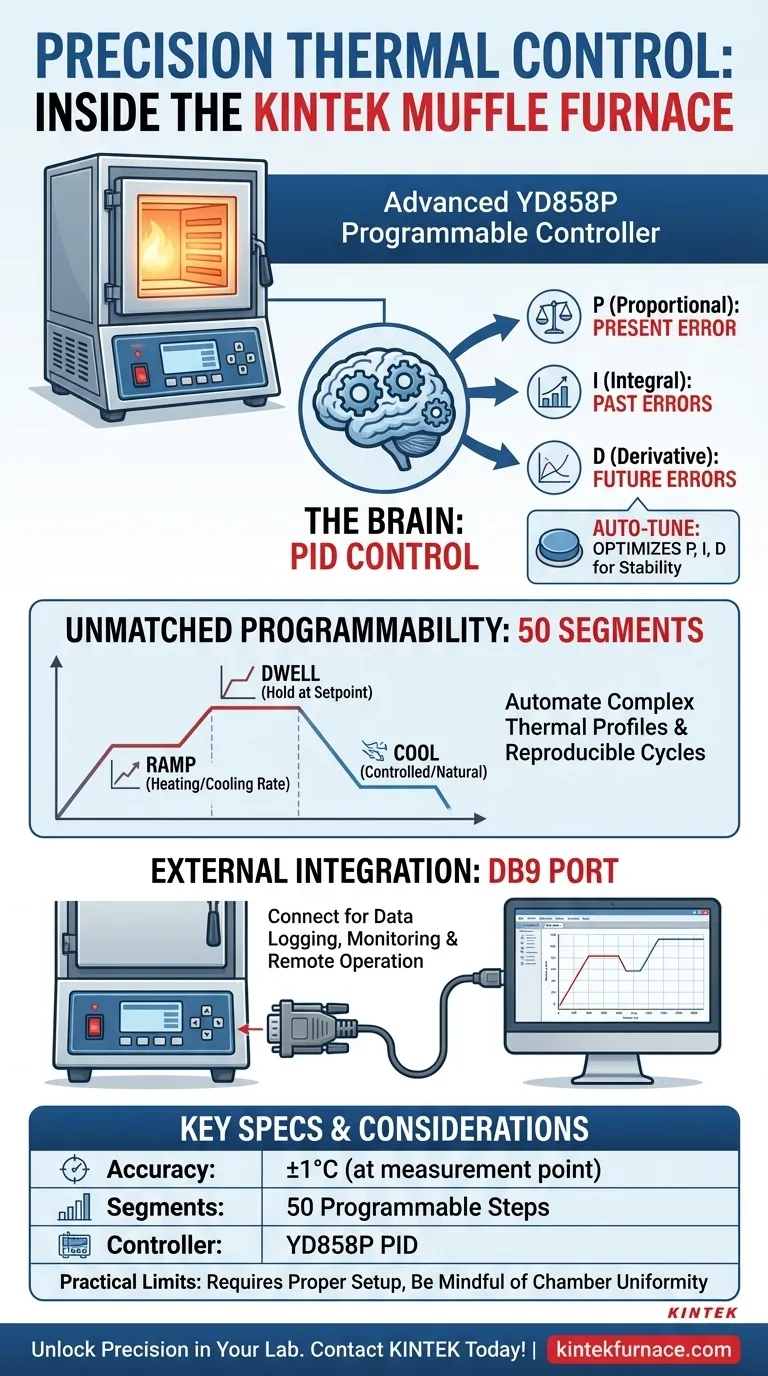

Guida Visiva
