In sintesi, un forno tubolare a 3 zone è progettato per processi termici di alta precisione come ricottura flessibile e deposizione chimica da vapore (CVD) a temperature tipicamente inferiori a 1000°C. La sua configurazione multizona è progettata per creare un ambiente di temperatura altamente uniforme o specificamente profilato, superiore a quanto un forno a zona singola possa raggiungere.
La sfida centrale in qualsiasi forno tubolare è la perdita di calore alle estremità del tubo. Un forno a 3 zone risolve questo problema utilizzando due zone "di guardia" esterne per compensare questa perdita, assicurando che la grande zona centrale mantenga una temperatura eccezionalmente stabile e uniforme.
Il Problema Fondamentale: Ottenere una Vera Uniformità Termica
Qualsiasi processo di riscaldamento che richieda consistenza in un campione, dalla creazione di film semiconduttori alla ricottura di parti metalliche, dipende dall'uniformità termica. Un forno a 3 zone è specificamente progettato per superare questa sfida.
Perché i Forni a Zona Singola Hanno Limiti
In un forno a zona singola standard, la temperatura è più alta al centro e diminuisce naturalmente verso le estremità più fredde e aperte del tubo. Questo fenomeno di perdita di calore riduce l'efficace "zona calda" dove la temperatura è stabile e precisa. Per campioni grandi o processi sensibili, questa area uniforme limitata è un significativo svantaggio.
La Soluzione a 3 Zone: Compensare la Perdita di Calore
Un forno a 3 zone divide l'elemento riscaldante in tre sezioni controllate indipendentemente: una grande zona centrale e due zone più piccole a ciascuna estremità.
Le zone esterne agiscono come riscaldatori di guardia. Impostandole a una temperatura leggermente più alta, è possibile creare barriere termiche che impediscono al calore di fuoriuscire dalla zona centrale. Questo annulla efficacemente il naturale calo di temperatura.
Il Risultato: Una Zona Calda Più Lunga e Piatta
Questa compensazione crea un profilo di temperatura molto più lungo, piatto e stabile nella zona centrale. Ciò consente di elaborare campioni più grandi o di eseguire processi altamente sensibili alle variazioni di temperatura con maggiore affidabilità.
Applicazioni Primarie Abilitate dal Controllo a 3 Zone
Il controllo preciso offerto da un'architettura a 3 zone la rende ideale per la sintesi e il trattamento avanzato dei materiali.
Deposizione Chimica da Vapore (CVD)
Nella CVD, i gas precursori fluiscono attraverso il tubo e reagiscono su un substrato riscaldato per formare un film sottile. La velocità di questa reazione e la qualità del film risultante dipendono estremamente dalla temperatura. La zona calda uniforme di un forno a 3 zone garantisce che il film sia depositato uniformemente su tutto il substrato.
Ricottura Avanzata
La ricottura modifica la microstruttura di un materiale per migliorarne le proprietà. Quando si ricuociono componenti grandi o lotti di parti più piccole, una temperatura uniforme garantisce che ogni parte del materiale riceva lo stesso identico trattamento termico. Ciò previene le incoerenze in durezza, duttilità o proprietà elettriche.
Crescita di Cristalli e Congelamento a Gradiente
Un forno a 3 zone può anche essere programmato per creare un preciso gradiente di temperatura impostando ogni zona a una temperatura target diversa. Questo è essenziale per la solidificazione direzionale e per alcuni tipi di crescita di cristalli, come il trasporto fisico di vapore, dove il materiale evapora in una zona calda e condensa in una zona più fredda.
Comprendere i Compromessi
Sebbene potente, un forno a 3 zone non è sempre la scelta necessaria. Comprendere i suoi compromessi è fondamentale per fare un investimento oculato.
Aumento della Complessità e del Costo
Un forno a 3 zone richiede tre controller di temperatura e termocoppie separati. Questo hardware aggiuntivo e la logica di controllo lo rendono intrinsecamente più complesso e costoso rispetto a un modello a zona singola comparabile.
Quando una Zona Singola è Sufficiente
Per la lavorazione di campioni molto piccoli che si adattano comodamente alla zona calda naturalmente uniforme di un forno a zona singola, la spesa aggiuntiva e la complessità di un sistema a 3 zone potrebbero essere superflue.
Configurazioni Orizzontali vs. Altre
Questo design è distinto da altri tipi di forni. I forni verticali sono migliori per processi che coinvolgono tempra o caduta di campioni, mentre i forni rotanti sono costruiti per la lavorazione continua di polveri e materiali sfusi. Il forno orizzontale a 3 zone è appositamente costruito per la lavorazione in lotti di substrati o parti che richiedono un'atmosfera statica e controllata.
Fare la Scelta Giusta per il Tuo Processo
La tua specifica applicazione determina se la precisione di un forno a 3 zone è un requisito o una spesa non necessaria.
- Se il tuo obiettivo principale è la lavorazione di substrati di grandi dimensioni o la garanzia della massima uniformità termica per processi come la CVD: Un forno a 3 zone è la scelta superiore per creare una zona calda lunga e stabile.
- Se il tuo obiettivo principale è la crescita di cristalli o la creazione di gradienti di temperatura specifici: Il controllo indipendente di un forno a 3 zone fornisce la flessibilità necessaria per progettare un profilo termico preciso.
- Se il tuo obiettivo principale è la lavorazione di piccoli campioni, l'esecuzione di trattamenti termici di base o la gestione di un budget limitato: Un forno a zona singola è spesso una soluzione più economica e perfettamente adeguata.
In definitiva, la scelta del forno giusto si riduce alla corrispondenza delle capacità dello strumento con i requisiti specifici del tuo processo.
Tabella Riepilogativa:
| Caratteristica | Descrizione |
|---|---|
| Uso Primario | Processi termici di alta precisione come ricottura e CVD a temperature inferiori a 1000°C |
| Vantaggio Chiave | Crea una zona di temperatura uniforme o profilata compensando la perdita di calore con riscaldatori di guardia |
| Applicazioni Ideali | Deposizione chimica da vapore (CVD), ricottura avanzata, crescita di cristalli e congelamento a gradiente |
| Considerazioni | Più complesso e costoso dei forni a zona singola; migliore per campioni grandi o processi sensibili |
Sblocca la Precisione nel Tuo Laboratorio con le Soluzioni Avanzate per Forni di KINTEK
Sfruttando un'eccezionale ricerca e sviluppo e la produzione interna, KINTEK fornisce a diversi laboratori soluzioni avanzate per forni ad alta temperatura. La nostra linea di prodotti, che include Forni a Muffola, Tubolari, Rotanti, Forni a Vuoto e Atmosfera, e Sistemi CVD/PECVD, è completata dalla nostra forte capacità di personalizzazione profonda per soddisfare con precisione i requisiti sperimentali unici. Che tu abbia bisogno del riscaldamento uniforme di un forno tubolare a 3 zone per CVD o di sistemi su misura per altri processi, garantiamo affidabilità e prestazioni.
Contattaci oggi per discutere come la nostra esperienza può migliorare la tua lavorazione termica—Mettiti in contatto ora!

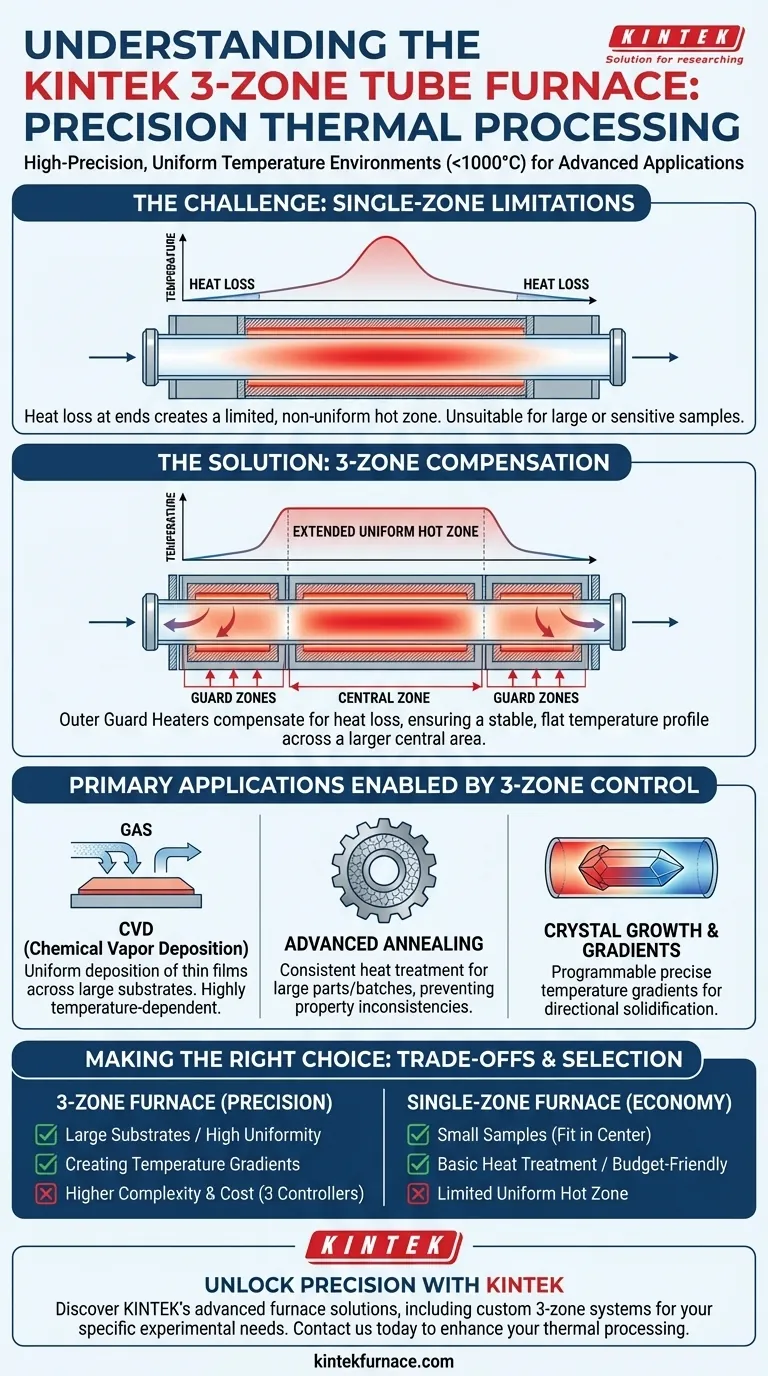

Guida Visiva
