Il circuito di pilotaggio in un riscaldatore a induzione basato su IGBT è lo stadio di commutazione ad alta potenza che controlla il flusso di corrente verso la bobina a induzione. Il suo componente principale è il Transistor Bipolare a Gate Isolato (IGBT), che funge da interruttore elettronico estremamente veloce. La funzione principale del driver è prendere in ingresso una corrente continua (DC) dall'alimentatore e "tagliarla" in un'uscita in corrente alternata (AC) ad alta frequenza, che viene poi inviata alla bobina di riscaldamento.
Lo scopo fondamentale del circuito di pilotaggio è agire come un amplificatore di potenza elevata. Traduce i comandi a bassa energia provenienti da un circuito di controllo nelle potenti oscillazioni ad alta frequenza necessarie per generare un campo magnetico intenso e che compie lavoro nella bobina a induzione.
La Funzione Centrale: Dalla Potenza DC al Lavoro AC
Un riscaldatore a induzione non può funzionare con la corrente continua stabile fornita da un alimentatore. Richiede una corrente che cambia rapidamente per indurre correnti parassite nel pezzo da lavorare. Il circuito di pilotaggio è responsabile di questa conversione critica.
L'Ingresso: Alimentazione DC Stabile
L'intero sistema inizia con un alimentatore, che fornisce una tensione DC stabile e ad alta corrente (ad esempio, 12V). Questa è la fonte di energia grezza per il processo di riscaldamento.
L'IGBT come Interruttore ad Alta Velocità
L'IGBT è il cuore del circuito di pilotaggio. Pensalo come un interruttore della luce per impieghi gravosi che può essere attivato e disattivato decine di migliaia di volte al secondo. Quando è "acceso", permette il passaggio della corrente; quando è "spento", la blocca.
Generazione dell'Oscillazione ad Alta Frequenza
Commutando rapidamente l'alimentazione DC, il circuito di pilotaggio crea efficacemente una corrente alternata a onda quadra. Questa AC ad alta frequenza è l'ingrediente essenziale per il riscaldamento a induzione.
Il Ruolo del Driver nel Sistema Completo
Il circuito di pilotaggio non opera in isolamento. È il collegamento cruciale tra il "cervello" a bassa potenza del sistema e il "muscolo" ad alta potenza.
Il "Cervello": Il Circuito di Controllo
Un separato circuito di controllo, spesso utilizzando un microcontrollore, detta il funzionamento. Invia segnali a bassa tensione al circuito di pilotaggio, dicendo agli IGBT precisamente quando e per quanto tempo commutare. Questo controllo determina la potenza di uscita del riscaldatore e la frequenza operativa.
Il "Muscolo": Il Circuito Serbatoio Risonante
L'uscita AC del driver viene immessa in un circuito serbatoio risonante, composto dalla bobina a induzione e da uno o più condensatori. Il compito del driver è quello di immettere energia in questo serbatoio alla sua frequenza di risonanza naturale. È come spingere un'altalena al momento perfetto, facendo sì che la corrente oscillante all'interno del serbatoio raggiunga livelli estremamente elevati, ben superiori a quelli che l'alimentatore potrebbe fornire direttamente. Questa massiccia corrente oscillante nella bobina genera il potente campo magnetico necessario per il riscaldamento.
Comprendere i Compromessi
Le prestazioni di un circuito di pilotaggio sono regolate da compromessi ingegneristici chiave. Capirli è fondamentale per la risoluzione dei problemi e l'ottimizzazione.
Velocità di Commutazione vs. Calore
Frequenze di commutazione più elevate possono offrire un controllo più preciso, ma ogni azione di commutazione genera una piccola quantità di calore dissipato nell'IGBT. All'aumentare della frequenza, questa "perdita di commutazione" si accumula, richiedendo un dissipatore di calore più robusto e potenzialmente riducendo l'efficienza complessiva del sistema.
Integrità del Segnale di Pilotaggio
Il segnale dal circuito di controllo al gate dell'IGBT deve essere pulito, nitido e sufficientemente potente per accenderlo e spegnerlo in modo deciso. Un segnale di pilotaggio del gate debole o "approssimativo" può far sì che l'IGBT trascorra troppo tempo in uno stato parzialmente acceso, causando un'enorme generazione di calore e un rapido guasto.
Guasto dei Componenti
Poiché gestiscono un'enorme potenza in uno stato dinamico, gli IGBT nel circuito di pilotaggio sono un punto comune di guasto. Il surriscaldamento, i picchi di sovratensione o il superamento della loro corrente nominale possono distruggerli istantaneamente.
Fare la Scelta Giusta per il Tuo Obiettivo
Il tuo approccio al circuito di pilotaggio dipende dal tuo obiettivo.
- Se la tua attenzione principale è costruire un riscaldatore di base: Concentrati su un progetto collaudato e ben documentato. La relazione tra il driver, il circuito di controllo e il serbatoio risonante è fondamentale e difficile da perfezionare senza un solido riferimento.
- Se la tua attenzione principale è la risoluzione dei problemi di un riscaldatore difettoso: Gli IGBT del driver sono un sospetto primario. Controllali per cortocircuiti e usa un oscilloscopio per verificare che un segnale di pilotaggio pulito e corretto raggiunga i gate degli IGBT.
- Se la tua attenzione principale è ottimizzare l'efficienza: Assicurati che il driver stia commutando alla frequenza di risonanza precisa del circuito serbatoio. Frequenze non corrispondenti sono una fonte primaria di perdita di energia e stress sui componenti.
Padroneggiando il circuito di pilotaggio, controlli il cuore stesso del riscaldatore a induzione, sbloccando tutto il suo potenziale di prestazioni e affidabilità.
Tabella Riassuntiva:
| Componente/Funzione | Descrizione |
|---|---|
| IGBT (Transistor Bipolare a Gate Isolato) | Agisce come un interruttore ad alta velocità per tagliare la DC in AC. |
| Circuito di Controllo | Fornisce segnali a bassa tensione per dettare la temporizzazione e la frequenza di commutazione. |
| Circuito Serbatoio Risonante | Include la bobina a induzione e i condensatori; amplifica la corrente per la generazione del campo magnetico. |
| Funzione Principale | Converte l'ingresso DC in uscita AC ad alta frequenza per il riscaldamento a induzione. |
| Considerazioni Chiave | Velocità di commutazione vs. calore, integrità del segnale di pilotaggio, affidabilità dei componenti. |
Sblocca le Prestazioni di Picco con le Soluzioni Personalizzate di Riscaldamento a Induzione di KINTEK
Sfruttando un'eccezionale R&S e la produzione interna, KINTEK fornisce a diversi laboratori soluzioni avanzate per forni ad alta temperatura. La nostra linea di prodotti, che include forni a muffola, a tubo, rotativi, forni sottovuoto e a atmosfera, e sistemi CVD/PECVD, è completata dalla nostra forte capacità di personalizzazione approfondita per soddisfare con precisione i requisiti sperimentali unici. Sia che tu stia costruendo, risolvendo problemi o ottimizzando un riscaldatore a induzione, la nostra esperienza garantisce prestazioni affidabili ed efficienti, su misura per le tue esigenze.
Contattaci oggi stesso per discutere come possiamo migliorare le capacità del tuo laboratorio con le nostre soluzioni all'avanguardia!

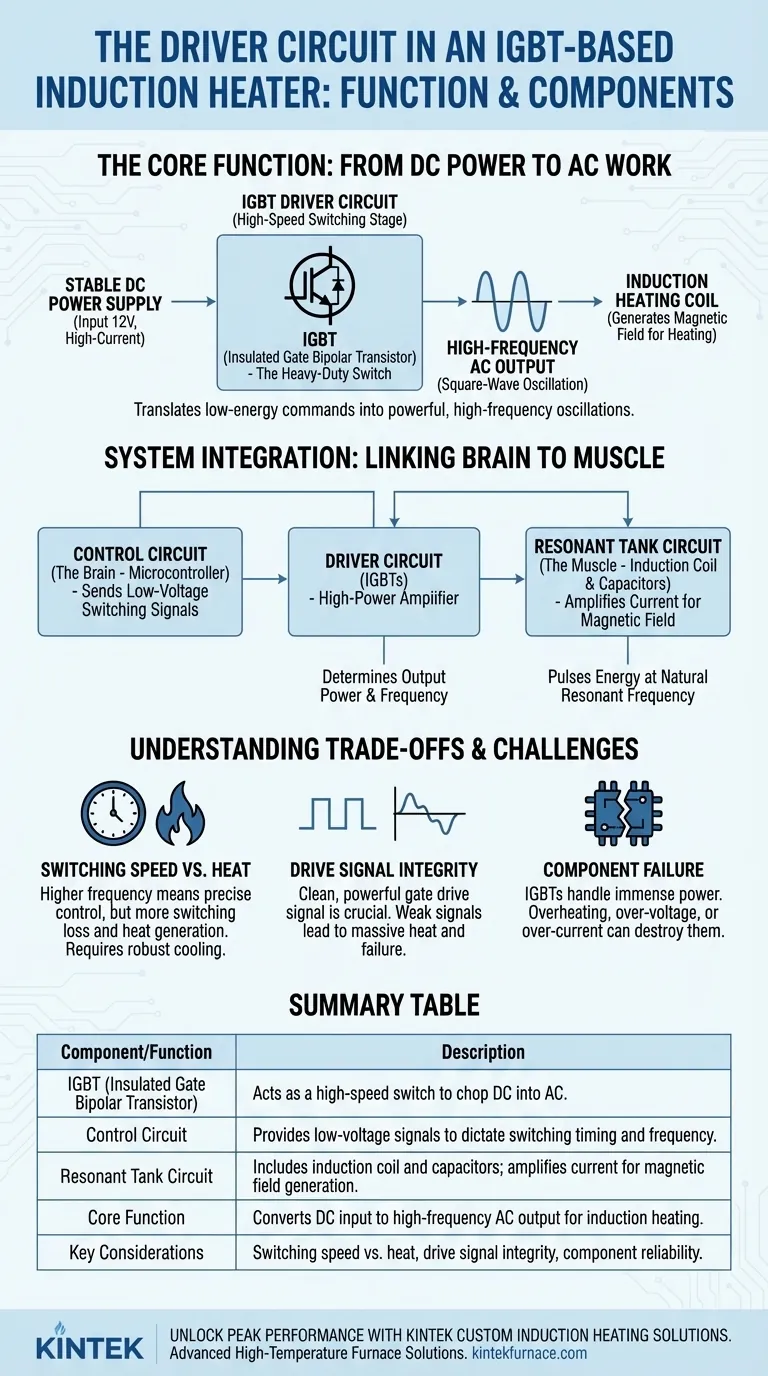

Guida Visiva
