In sostanza, si calibra un forno a muffola confrontando la temperatura visualizzata con la temperatura interna effettiva, misurata utilizzando un sistema di termometro indipendente e calibrato. Si utilizza quindi la differenza, o "errore", per regolare le impostazioni del controller del forno o creare una tabella di correzione. Questo processo assicura che il forno raggiunga la temperatura precisa richiesta per risultati accurati e ripetibili.
Il principio fondamentale della calibrazione non è solo impostare una temperatura, ma verificarla. Si utilizza un dispositivo di misurazione esterno fidato per confermare che la temperatura mostrata sul display del forno rifletta accuratamente le reali condizioni termiche all'interno della camera.
Perché la Calibrazione del Forno è Non Negoziabile
Un forno a muffola è uno strumento di precisione, ma la sua accuratezza può variare nel tempo a causa dell'invecchiamento dei componenti come il termocoppia interno o l'elettronica del controller. Affidarsi a un display di temperatura non verificato è un rischio significativo.
Il Costo di un Forno Non Calibrato
Un forno impreciso porta a risultati incoerenti. Ciò può significare esperimenti falliti, materiali che non soddisfano le specifiche o dati errati per la ricerca, sprecando tempo e risorse.
Rispettare gli Standard di Qualità e Settoriali
Per molte industrie, tra cui aerospaziale, medica e manifatturiera, l'accuratezza della temperatura non è facoltativa. I processi regolati da standard come ISO o ASTM richiedono una prova documentata che l'attrezzatura utilizzata sia calibrata e accurata.
Garantire la Ripetibilità del Processo
La calibrazione è l'unico modo per garantire che un processo eseguito a 900°C oggi sia identico a uno eseguito a 900°C tra sei mesi. Questa ripetibilità è il fondamento di un lavoro scientifico e industriale affidabile.
Il Processo di Calibrazione: Una Guida Pratica
La calibrazione comporta il confronto della lettura del forno con uno standard noto e tracciabile. Ecco l'attrezzatura e il processo richiesti.
Passaggio 1: Raccogliere gli Strumenti Giusti
Il sensore integrato del forno è l'Unità in Prova (UUT). Per testarla, è necessario un sistema di misurazione separato e affidabile. Questo è tipicamente composto da:
- Un Termocoppia Calibrato: Si tratta di un sensore ad alta temperatura (spesso di Tipo K, S o R) che è stato calibrato professionalmente rispetto a standard noti. Deve essere accompagnato da un certificato di calibrazione che ne mostri l'errore a varie temperature. Utilizzare un termocoppia non calibrato per eseguire una calibrazione è inutile.
- Un Lettore di Termocoppia o Datalogger: Si tratta di un misuratore digitale ad alta precisione in cui si collega il termocoppia calibrato. Visualizza la temperatura misurata dal sensore esterno.
Passaggio 2: Preparazione per la Misurazione

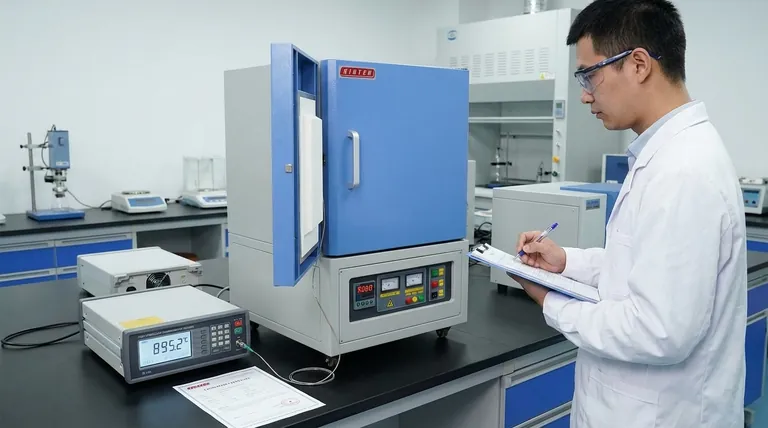

Posizionare la punta del termocoppia calibrato all'interno della camera del forno. Idealmente, dovrebbe trovarsi al centro geometrico della camera o nella posizione specifica in cui verranno collocati i campioni.
Chiudere con attenzione lo sportello del forno, facendo passare il filo del termocoppia attraverso l'apertura con il minimo spazio. Alcuni sportelli dei forni hanno una piccola apertura a tale scopo.
Passaggio 3: Eseguire un Test Multi-Punto
Un controllo a punto singolo è buono, ma una calibrazione multi-punto attraverso il tuo intervallo operativo tipico è molto meglio.
- Impostare una Bassa Temperatura: Impostare il controller del forno sul primo punto di prova (es. 300°C).
- Attendere la Stabilizzazione: Lasciare che il forno si riscaldi e si stabilizzi. Questo è fondamentale. Attendere che sia il display del forno sia il lettore esterno abbiano mantenuto una temperatura costante per almeno 15-20 minuti.
- Registrare Entrambe le Letture: Annotare la temperatura dal display del forno e la temperatura dal lettore esterno calibrato.
- Ripetere ad Altre Temperature: Ripetere questo processo per le temperature di gamma media e alta che si utilizzano tipicamente (es. 600°C e 900°C).
Passaggio 4: Analizzare i Dati e Agire
Ora si dispone di una serie di dati che confrontano il setpoint con la temperatura effettiva.
- Calcolare l'Errore: Per ogni punto di prova, l'errore è
(Temperatura Effettiva dal Lettore) - (Temperatura Visualizzata dal Forno). - Regolare l'Offset del Controller: Molti controller digitali moderni hanno un parametro di calibrazione o offset nel loro menu delle impostazioni. Se il forno sta leggendo 8°C in meno, è possibile inserire un offset per correggere il display. Consultare il manuale del forno per le istruzioni su come fare.
- Creare una Tabella di Correzione: Se il controller non può essere regolato, creare una semplice tabella. Questa tabella indicherà quale temperatura impostare sul forno per ottenere una temperatura vera desiderata. Ad esempio: "Per ottenere 900°C, impostare il forno a 908°C".
Comprendere i Compromessi e le Insidie
Una calibrazione corretta richiede attenzione ai dettagli. Evitare questi errori comuni è essenziale per un risultato significativo.
Insidia: Ignorare l'Uniformità Termica
La temperatura al centro del forno può essere diversa da quella negli angoli. Una calibrazione a punto singolo indica l'accuratezza in quel punto. Una Indagine sull'Uniformità della Temperatura (TUS) più avanzata prevede il posizionamento di termocoppie multiple in tutta la camera per mappare questi punti caldi e freddi.
Insidia: Utilizzare un Termocoppia Non Certificato
L'utilizzo di un termocoppia nuovo di zecca ma non calibrato per questo compito non fornisce alcuna garanzia di accuratezza. L'intero principio si basa sul confronto del forno con un sensore con prestazioni note e documentate, tracciabili agli standard nazionali.
Insidia: Non Consentire la Stabilizzazione (Tempo di Ammollo)
I forni, specialmente quelli grandi, hanno una massa termica significativa. La temperatura dell'aria può raggiungere rapidamente il setpoint, ma le pareti della camera e l'isolamento richiedono molto più tempo per essere completamente riscaldati e stabilizzati. Affrettare le letture porterà a dati errati.
Fare la Scelta Giusta per il Tuo Obiettivo
La tua strategia di calibrazione dipende dai tuoi requisiti di accuratezza.
- Se il tuo obiettivo principale è la ricerca e sviluppo generale o il riscaldamento non critico: Eseguire un controllo a punto singolo o multi-punto e creare una tabella di correzione fornisce un grande miglioramento dell'accuratezza con una minima complessità.
- Se il tuo obiettivo principale è il controllo qualità o il rispetto degli standard di settore (ISO, ASTM): È richiesta una calibrazione formale multi-punto eseguita con un termocoppia certificato, e potrebbe essere necessaria una Indagine completa sull'Uniformità della Temperatura.
- Se riscontri un errore grande o incoerente: Una deviazione significativa (es. >2% del setpoint) o un errore non lineare può indicare un controller difettoso o un termocoppia interno degradato, che richiede un intervento di assistenza professionale.
Prendendoti il tempo per calibrare il tuo forno, stai assumendo il controllo diretto dell'accuratezza e della ripetibilità dei tuoi processi termici.
Tabella Riassuntiva:
| Passaggio di Calibrazione | Azione Chiave | Perché è Importante |
|---|---|---|
| 1. Raccogliere gli Strumenti | Utilizzare un termocoppia calibrato e un lettore con certificato. | Garantisce che la misurazione sia tracciabile a uno standard noto. |
| 2. Preparazione | Posizionare il termocoppia al centro geometrico della camera. | Misura la temperatura dove saranno i tuoi campioni. |
| 3. Test Multi-Punto | Testare a temperature basse, medie e alte dopo la stabilizzazione. | Verifica l'accuratezza nell'intero intervallo operativo. |
| 4. Analisi e Azione | Calcolare l'errore e regolare l'offset del controller o creare una tabella di correzione. | Corregge il display del forno per riflettere la temperatura reale. |
