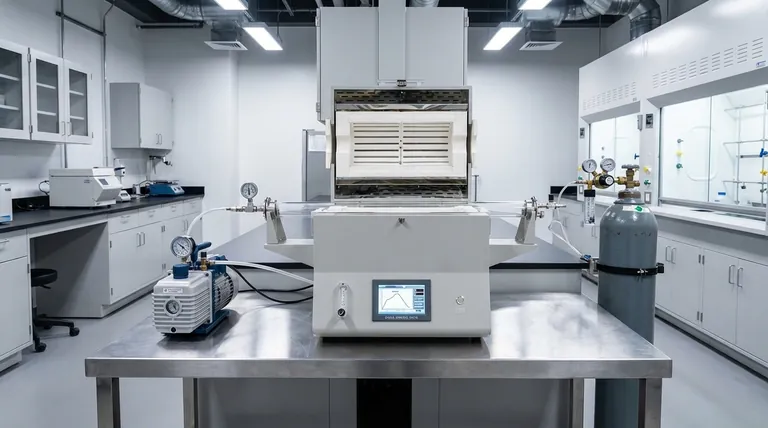

Al suo centro, un forno a tubo a vuoto funziona riscaldando i materiali all'interno di un tubo sigillato e a tenuta d'aria dopo che l'aria è stata aspirata. Questo processo utilizza elementi riscaldanti elettrici avvolti attorno al tubo per raggiungere temperature precise, mentre il vuoto o l'atmosfera gassosa controllata impedisce al materiale di ossidarsi o contaminarsi durante il riscaldamento.
Lo scopo fondamentale di un forno a tubo a vuoto non è solo quello di riscaldare un campione, ma di controllare l'ambiente chimico attorno al campione. Rimuovendo l'aria reattiva, consente la lavorazione, la ricottura e la sintesi di elevata purezza che sarebbero impossibili in un forno standard.
Come un forno a tubo a vuoto ottiene il controllo
L'efficacia di un forno a tubo a vuoto deriva dalla precisa integrazione di tre sistemi chiave: la camera sigillata, il sistema di controllo dell'atmosfera e il sistema di riscaldamento.
La camera sigillata: tubo e flange
Il cuore del forno è un tubo ceramico ad alta purezza, tipicamente realizzato in quarzo o allumina (corindone). Questo tubo contiene il materiale campione.
Per creare un ambiente a tenuta d'aria, ciascuna estremità del tubo è sigillata con flange in acciaio inossidabile. Queste flange contengono O-ring e morsetti che formano una tenuta a prova di vuoto, isolando l'interno del tubo dall'aria esterna.
Il sistema atmosferico: creazione di un vuoto o di un ambiente inerte
Una pompa per il vuoto è collegata a una delle flange. Il suo compito è evacuare l'aria e l'umidità dal tubo sigillato, creando un ambiente a bassa pressione.
Questo vuoto impedisce ai campioni di reagire con l'ossigeno e altri gas presenti nell'aria. Per processi più avanzati, gas specifici come argon o azoto possono essere introdotti attraverso una porta sulla flangia dopo che è stato creato il vuoto, consentendo la lavorazione in un'atmosfera inerte controllata.
Il sistema di riscaldamento: precisione tramite resistenza elettrica
Il forno genera calore utilizzando elementi riscaldanti a resistenza elettrica che circondano il tubo ceramico. Questi elementi non si trovano all'interno del vuoto.
Un sofisticato regolatore di temperatura e una termocoppia monitorano la temperatura e regolano la potenza inviata agli elementi riscaldanti. Ciò consente cicli di riscaldamento precisi e programmabili, inclusi tassi di rampa controllati e tempi di mantenimento prolungati a una temperatura specifica. Il design tubolare assicura che il campione sia riscaldato uniformemente.
Il processo operativo, passo dopo passo
L'uso di un forno a tubo a vuoto segue una sequenza logica progettata per proteggere il campione e l'attrezzatura.
1. Caricamento e sigillatura del campione
Il processo inizia posizionando il materiale da riscaldare all'interno del centro del tubo di quarzo o allumina. Le flange di tenuta vengono quindi fissate a entrambe le estremità del tubo.
2. Evacuazione e controllo dell'atmosfera
La pompa per il vuoto viene attivata per rimuovere l'aria dal tubo. L'operatore monitora un manometro del vuoto fino al raggiungimento del livello di pressione desiderato. Se necessario, la pompa per il vuoto viene isolata e un gas di processo specifico viene riempito nel tubo.
3. Riscaldamento controllato e mantenimento
Con l'atmosfera impostata, il regolatore di temperatura viene programmato per avviare il ciclo di riscaldamento. Il forno aumenta gradualmente fino alla temperatura target e la mantiene per la durata specificata (un "mantenimento").
4. Raffreddamento e recupero del campione
Una volta completato il processo di riscaldamento, gli elementi riscaldanti vengono spenti. Il forno deve essere lasciato raffreddare lentamente mantenendo il vuoto o l'atmosfera inerte. Una volta raggiunta una temperatura sicura, la camera viene riportata alla pressione atmosferica, le flange vengono rimosse e il campione viene recuperato.
Comprensione dei compromessi chiave
Sebbene potenti, i forni a tubo a vuoto presentano limitazioni operative che è necessario rispettare per garantire esperimenti di successo e longevità dell'attrezzatura.
Limitazioni del materiale del tubo
La scelta tra un tubo di quarzo e uno di allumina è fondamentale. I tubi di quarzo sono comuni ed economici, ma sono tipicamente limitati a temperature intorno a 1100-1200°C. I tubi di allumina (corindone) possono sopportare temperature molto più elevate (fino a 1700°C o più), ma sono più costosi e fragili.
Rischio di shock termico
Sia il quarzo che l'allumina sono ceramiche che possono rompersi se riscaldate o raffreddate troppo rapidamente. Questo fenomeno, noto come shock termico, richiede rampe di temperatura controllate e graduali. Il raffreddamento rapido è una causa comune di guasto del tubo.
Livello di vuoto rispetto alla complessità del sistema
Ottenere un vuoto di base per prevenire l'ossidazione è relativamente semplice. Tuttavia, raggiungere un alto vuoto per applicazioni ultra-pure richiede un sistema di pompaggio più complesso e costoso, che spesso include una pompa turbomolecolare secondaria.
Fare la scelta giusta per il tuo obiettivo
Il tuo obiettivo sperimentale determina come dovresti utilizzare il forno.
- Se la tua attenzione principale è prevenire l'ossidazione durante la ricottura dei metalli: un vuoto di base creato da una pompa meccanica è sufficiente per rimuovere l'ossigeno reattivo.
- Se la tua attenzione principale è la lavorazione di materiali al di sopra dei 1200°C: devi utilizzare un forno dotato di un tubo in allumina (corindone).
- Se la tua attenzione principale è la sintesi di materiali in un ambiente inerte: la tua procedura deve includere prima l'evacuazione della camera, quindi il riempimento con un gas di elevata purezza come l'argon.
- Se la tua attenzione principale è garantire la ripetibilità del processo: devi utilizzare il regolatore di temperatura programmabile per eseguire profili di riscaldamento e raffreddamento identici e automatizzati ogni volta.
Padroneggiando l'interazione tra temperatura e atmosfera, si ottiene un controllo preciso sulle proprietà finali del materiale.
Tabella riassuntiva:
| Componente | Funzione | Dettagli chiave |
|---|---|---|
| Camera sigillata | Contiene il campione in ambiente a tenuta d'aria | Realizzata in quarzo (fino a 1200°C) o allumina (fino a 1700°C) |
| Sistema atmosferico | Controlla l'ambiente gassoso | Utilizza una pompa per il vuoto per rimuovere l'aria, consente il riempimento con gas inerte |
| Sistema di riscaldamento | Fornisce un controllo preciso della temperatura | Elementi riscaldanti a resistenza con controller programmabile |
| Passaggi operativi | Guida l'uso sicuro | Caricare campione, evacuare aria, riscaldare/mantenere, raffreddare, recuperare campione |
