Una configurazione di camera a vuoto multi-catodo migliora significativamente l'efficienza dei rivestimenti industriali consentendo la deposizione continua di strutture multistrato complesse all'interno di un singolo ciclo. Utilizzando più bersagli distinti, in particolare cromo per l'adesione e grafite per lo strato funzionale, questa configurazione consente configurazioni flessibili del campo magnetico e la creazione di rivestimenti a gradiente senza interrompere il vuoto.
Integrando più sorgenti di materiale in un'unica camera, i produttori eliminano la necessità di scambi di bersagli a metà processo. Ciò garantisce che sequenze di rivestimento complesse, dall'interfaccia di base alla superficie superiore di carbonio amorfo (DLC), siano ottenute con coerenza superiore e velocità di produzione.
Ottimizzazione del flusso di lavoro di deposizione
Il vantaggio dell'elaborazione in ciclo singolo
In una configurazione industriale standard, come una camera da 400 mm x 400 mm, una configurazione a quattro catodi cambia il paradigma di produzione.
Invece di eseguire lotti separati per diversi strati, il sistema può completare l'intera architettura di rivestimento in un'unica volta.
Ciò riduce drasticamente i tempi di inattività associati allo sfiato della camera o al cambio di configurazioni delle apparecchiature tra gli strati.
Controllo flessibile del campo magnetico
L'uso di quattro catodi dedicati fornisce un controllo granulare sull'ambiente di deposizione.
Gli operatori possono manipolare le configurazioni del campo magnetico dinamicamente durante il processo.
Questa flessibilità consente una precisa regolazione delle caratteristiche del plasma per adattarsi alle diverse fasi della crescita del rivestimento.
Ottenere l'integrazione di materiali multistrato
Stabilire un'adesione robusta
La sfida principale nel rivestimento DLC è garantire che lo strato di carbonio duro aderisca al substrato.
Per risolvere questo problema, catodi specifici vengono caricati con bersagli di cromo per depositare uno strato di adesione iniziale.
Ciò crea un forte legame chimico con il substrato, prevenendo la delaminazione sotto stress.
Creazione di strati DLC funzionali
Una volta stabilito lo strato di adesione, il sistema passa il controllo ai catodi dotati di bersagli di grafite.
Questa transizione consente la deposizione dello strato funzionale di carbonio amorfo.
Spostandosi gradualmente tra le sorgenti, il sistema crea un rivestimento a gradiente, uniformando la transizione tra l'interfaccia metallica e la superficie di carbonio duro.
Il ruolo critico dell'integrità del vuoto
Raggiungere una pressione di base ad alte prestazioni
L'efficacia di un sistema multi-catodo dipende fortemente dalla purezza dell'ambiente di vuoto.
Prima della deposizione, pompe ad alte prestazioni riducono la pressione di base a $3.0 \times 10^{-5}$ Pa.
Questo vuoto profondo è necessario per massimizzare la rimozione di molecole d'aria residue, umidità e gas impuri.
Garantire la purezza chimica
Se il livello di vuoto è insufficiente, gli atomi di carbonio attivi nel plasma reagiranno con i gas residui.
Mantenere la soglia di $3.0 \times 10^{-5}$ Pa garantisce che la scarica al plasma rimanga stabile.
Ciò previene la contaminazione, garantendo che il rivestimento DLC drogato mantenga la sua precisa composizione chimica e le sue proprietà fisiche.
Comprendere i compromessi
Aumento della complessità del sistema
Sebbene efficiente, un sistema multi-catodo introduce più variabili nell'equazione di produzione.
Bilanciare le interazioni tra quattro sorgenti diverse richiede un software di controllo sofisticato e operatori qualificati.
Una gestione errata dei campi magnetici può portare a uno spessore del rivestimento non uniforme o all'avvelenamento del bersaglio.
Considerazioni sulla manutenzione
La gestione di quattro catodi distinti richiede protocolli di manutenzione vigili.
Gli operatori devono monitorare contemporaneamente i tassi di erosione dei bersagli sulle sorgenti di cromo e grafite.
L'usura non uniforme dei bersagli può alterare la velocità di deposizione, influenzando potenzialmente la struttura a gradiente se non corretta.
Fare la scelta giusta per il tuo obiettivo
Per sfruttare efficacemente un sistema multi-catodo, allinea la tua configurazione con i tuoi specifici obiettivi di produzione:
- Se il tuo obiettivo principale è l'efficienza di produzione: Utilizza la configurazione multi-sorgente per eseguire lotti continui in ciclo singolo per ridurre al minimo i tempi di inattività tra gli strati.
- Se il tuo obiettivo principale è la durata del rivestimento: Dai priorità alla precisa calibrazione dei bersagli di cromo e grafite per creare un gradiente liscio che massimizzi l'adesione.
- Se il tuo obiettivo principale è la purezza del materiale: Assicurati che i tuoi protocolli di vuoto aderiscano rigorosamente allo standard di $3.0 \times 10^{-5}$ Pa per prevenire il degrado chimico dello strato DLC.
La configurazione multi-catodo non riguarda solo l'aggiunta di più hardware; si tratta di creare un ambiente unificato e versatile che trasforma processi chimici complessi in routine industriali affidabili.
Tabella riassuntiva:
| Caratteristica | Sistema a singolo catodo | Sistema multi-catodo |
|---|---|---|
| Ciclo di elaborazione | Cicli multipli / Interrotti | Ciclo singolo / Continuo |
| Integrazione del materiale | Limitato a un materiale | Cromo (adesione) + Grafite (DLC) |
| Complessità dello strato | Semplici strati singoli | Avanzati gradienti e multistrato |
| Integrità del vuoto | Rischio di contaminazione durante gli scambi | Mantenuto a $3.0 \times 10^{-5}$ Pa |
| Velocità di produzione | Più lenta a causa dei tempi di inattività | Alta efficienza e alto rendimento |
Eleva la tua precisione di rivestimento con KINTEK
Sblocca il pieno potenziale dell'ingegneria delle superfici ad alte prestazioni con le soluzioni di deposizione avanzate di KINTEK. Supportato da R&S esperta e produzione di livello mondiale, KINTEK offre sistemi personalizzabili Muffle, Tube, Rotary, Vacuum e CVD progettati per soddisfare le rigorose esigenze dei moderni laboratori industriali.
Sia che tu stia sviluppando rivestimenti resistenti di carbonio amorfo (DLC) o materiali a gradiente specializzati, i nostri sistemi forniscono l'integrità del vuoto e il controllo del processo necessari per garantire un'adesione superiore e la purezza chimica.
Pronto a ottimizzare il tuo flusso di lavoro di produzione? Contatta i nostri specialisti oggi stesso per trovare il forno ad alta temperatura o il sistema a vuoto perfetto su misura per le tue esigenze uniche di ricerca e produzione.

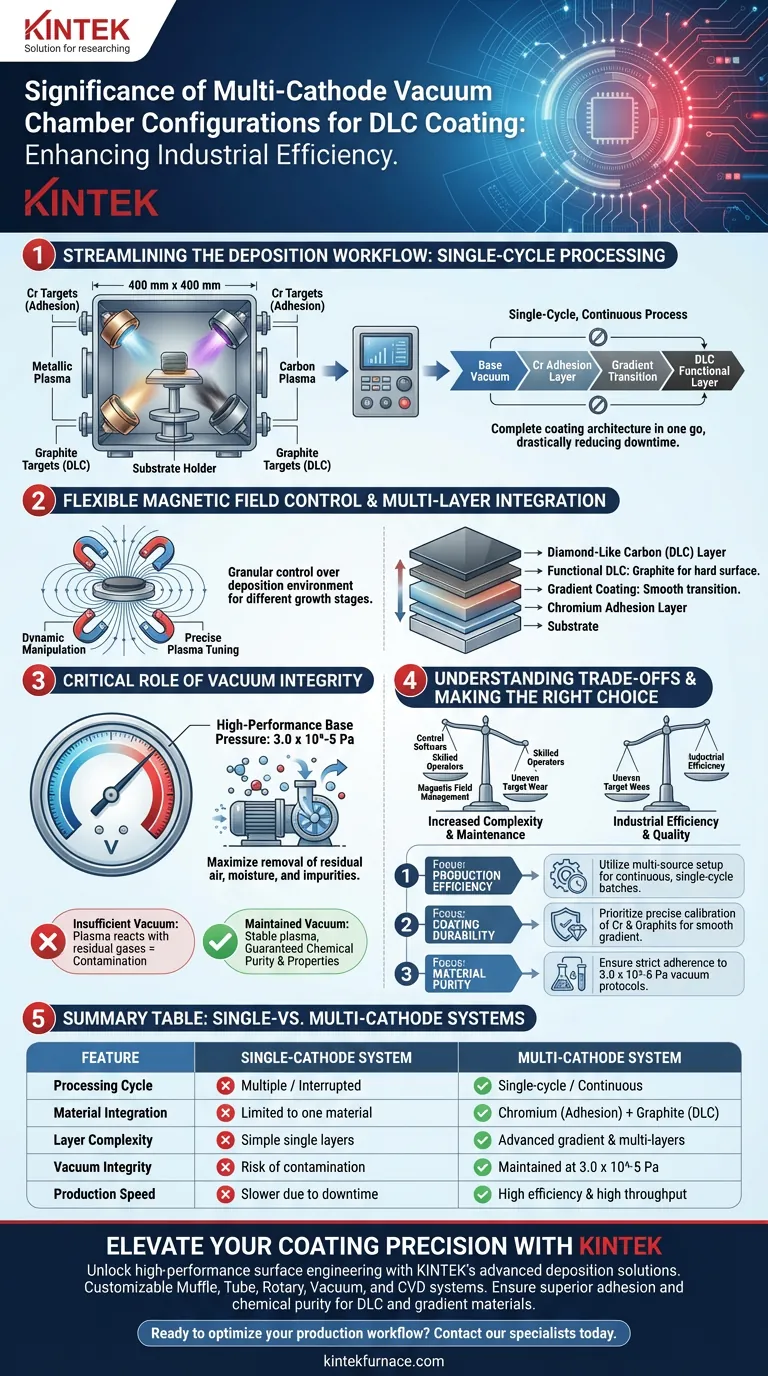

Guida Visiva
Riferimenti
- Eneko Barba, J.A. Garcı́a. Study of the Industrial Application of Diamond-Like Carbon Coatings Deposited on Advanced Tool Steels. DOI: 10.3390/coatings14020159
