Installare correttamente una termocoppia in una fornace a muffola implica più di un semplice inserimento di una sonda; richiede un posizionamento preciso, una sigillatura corretta e una connessione elettricamente sicura. Per un'installazione standard, la punta della termocoppia dovrebbe essere inserita per 20-50 mm nella camera del forno. Il foro di ingresso deve quindi essere sigillato, e la sonda deve essere collegata al controllore utilizzando il tipo corretto di filo di compensazione con stretta attenzione alla polarità.
L'obiettivo dell'installazione della termocoppia non è solo posizionare la sonda, ma assicurare che il punto di misurazione rifletta accuratamente il vero ambiente del forno e che questo segnale venga trasmesso al controllore senza errori. Ogni fase del processo riguarda il mantenimento dell'integrità di questa misurazione.
I principi del posizionamento della termocoppia
Il corretto posizionamento fisico è la base di una misurazione accurata della temperatura. La posizione e la profondità della punta della termocoppia dettano quale temperatura viene effettivamente "vista" dal tuo sistema di controllo.
Ottenere una temperatura rappresentativa
La profondità di inserimento standard di 20-50 mm è una linea guida critica. Ciò assicura che la giunzione di misura (la punta) sia completamente all'interno della zona calda e non venga raffreddata artificialmente dalla vicinanza alla parete esterna più fredda del forno.
Se la termocoppia è troppo superficiale, leggerà una temperatura inferiore rispetto al nucleo effettivo del forno, causando al controllore di erogare inutilmente più potenza e surriscaldare il tuo carico di lavoro.
Sigillatura del punto di ingresso del forno
Lo spazio tra la guaina della termocoppia e il foro di ingresso nella parete del forno deve essere sigillato. Ciò impedisce la fuoriuscita di calore e, cosa ancora più importante, impedisce che l'aria fredda venga aspirata nel forno, il che creerebbe un punto freddo attorno alla sonda e corromperebbe la lettura della temperatura.
Mentre i manuali più vecchi potrebbero menzionare la corda di amianto, è necessario utilizzare un'alternativa moderna e sicura come la corda in fibra ceramica o un cemento refrattario ad alta temperatura. Questi materiali forniscono un'eccellente isolamento senza i significativi rischi per la salute dell'amianto.
Posizionamento rispetto al carico di lavoro
Per un controllo ottimale, la punta della termocoppia dovrebbe essere posizionata vicino al carico di lavoro per misurare l'ambiente che sta effettivamente vivendo. Tuttavia, non dovrebbe toccare direttamente il carico di lavoro a meno che non si stia misurando specificamente la temperatura del materiale stesso.
Il contatto diretto può portare a errori di misurazione se il carico di lavoro ha un'emissività o una conduttività termica diversa dall'aria circostante.
Garantire l'integrità del segnale: il collegamento elettrico
Un posizionamento fisico accurato è inutile se il segnale elettrico che genera è corrotto. La connessione dalla termocoppia al controllore è altrettanto critica quanto la posizione della sonda nel forno.
Perché il filo di compensazione è essenziale
Non è possibile utilizzare un normale filo elettrico di rame per collegare una termocoppia al suo controllore. In questo modo si creano nuove giunzioni termocoppia non intenzionali dove il filo di rame incontra le leghe della termocoppia, introducendo errori di temperatura significativi e imprevedibili.
Il filo di compensazione è un cavo speciale a basso costo realizzato con leghe che hanno una risposta termoelettrica simile a quella della termocoppia stessa, ma su un intervallo di temperatura più limitato. Estende efficacemente il percorso del segnale della termocoppia fino ai terminali del controllore senza introdurre errori.
Il ruolo critico della polarità
Le termocoppie generano un segnale di tensione molto piccolo che dipende dalle leghe specifiche utilizzate nelle loro gambe positive (+) e negative (-). L'inversione di queste connessioni farà sì che il sistema si guasti catastroficamente.
Una termocoppia collegata al contrario riporterà una temperatura decrescente man mano che il forno diventa più caldo. Ciò causerà al controllore di applicare piena potenza continuamente in una condizione di fuga, potenzialmente distruggendo il forno e il suo contenuto. Controlla sempre che i terminali positivo e negativo sulla termocoppia, sul filo di compensazione e sul controllore siano tutti correttamente abbinati.
Errori comuni e di installazione
Evitare alcuni errori comuni è fondamentale per un'installazione riuscita e affidabile.
Utilizzo di materiali obsoleti o non sicuri
Non usare mai l'amianto. Opta sempre per isolamento in fibra ceramica moderna o cemento ad alta temperatura per sigillare il punto di ingresso. È più sicuro e funziona altrettanto bene.
Profondità di inserimento errata
Una profondità di inserimento inferiore a 20 mm darà quasi certamente una lettura bassa e inaccurata. Al contrario, un inserimento troppo profondo potrebbe interferire con il posizionamento del carico di lavoro o esporre la termocoppia a sollecitazioni meccaniche non necessarie.
Ignorare la polarità
Questo è l'errore di installazione più pericoloso. Verifica sempre la polarità controllando i codici colore o le marcature sui fili e sui terminali. Per il Tipo K, il filo giallo è tipicamente positivo (+) e il filo rosso è negativo (-).
Fare la scelta giusta per il tuo obiettivo
La tua strategia di installazione dovrebbe essere guidata dalle tue specifiche esigenze di precisione e controllo.
- Se la tua attenzione principale è l'affidabilità generale: Assicurati che la termocoppia sia inserita per almeno 20-50 mm, sigilla il punto di ingresso con corda in fibra ceramica e ricontrolla che la polarità del tuo filo di compensazione sia corretta fino al controllore.
- Se la tua attenzione principale è il controllo di alta precisione: Oltre a quanto sopra, posiziona attentamente la punta della termocoppia il più vicino possibile al tuo carico di lavoro critico senza toccarlo, assicurandoti di misurare l'ambiente in cui si trova effettivamente il tuo materiale.
In definitiva, una corretta installazione della termocoppia è la base per ottenere risultati ripetibili e affidabili dal tuo forno.
Tabella riassuntiva:
| Aspetto | Linee guida chiave |
|---|---|
| Posizionamento | Inserire la punta per 20-50 mm nella camera del forno, posizionare vicino al carico di lavoro senza contatto diretto |
| Sigillatura | Utilizzare corda in fibra ceramica o cemento ad alta temperatura per sigillare il punto di ingresso, evitare l'amianto |
| Collegamento elettrico | Utilizzare il filo di compensazione corretto, assicurare la corretta polarità (es. Tipo K: giallo +, rosso -) |
| Errori comuni | Evitare l'inserimento superficiale, l'inversione di polarità e materiali non sicuri per un funzionamento affidabile |
Hai bisogno di un controllo preciso della temperatura nel tuo laboratorio? KINTEK è specializzata in soluzioni avanzate per forni ad alta temperatura, inclusi forni a muffola, a tubo, rotativi, a vuoto e ad atmosfera, e sistemi CVD/PECVD. Con eccezionali attività di ricerca e sviluppo e produzione interna, offriamo una profonda personalizzazione per soddisfare le tue esigenze sperimentali uniche. Contattaci oggi per migliorare l'efficienza e la precisione del tuo laboratorio!

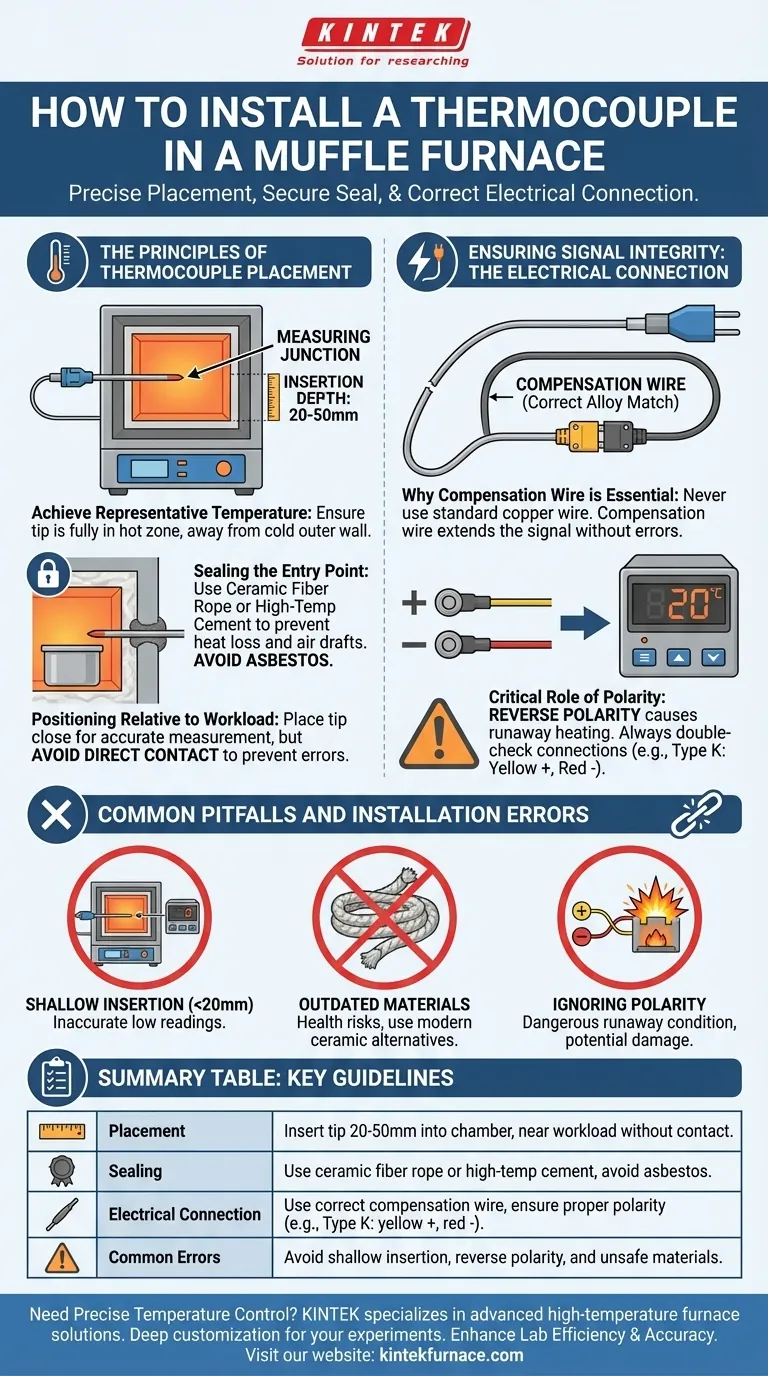

Guida Visiva
